فیلتر هارمونیک چیست و چه کاربردی دارد؟⚡ [انواع + محاسبات]
شناخت دقیق اینکه فیلتر هارمونیک چیست و چه کاربردی دارد، اولین قدم برای ایمنسازی شبکه برق کارخانه شماست. نادیده گرفتن هارمونیکها میتواند خسارات میلیاردی به ترانسفورماتورها و سیستمهای اصلاح ضریب توان وارد کند. ما در کلینیک تخصصی برق صنعتی با تکیه بر دانش مهندسی روز و ارائه بهترین تجهیزات برق صنعتی، شبکهای پایدار و بدون اعوجاج را برای شما طراحی و اجرا میکنیم. برای مشاوره تخصصی، بررسی کیفیت توان شبکه و خرید تجهیزات با ما در تماس باشید.
در این مقاله تخصصی به بررسی کامل فیلتر هارمونیک و نقش حیاتی آن در بهبود کیفیت توان و پایداری شبکههای صنعتی میپردازیم. با گسترش استفاده از تجهیزات الکترونیکی و بارهای غیرخطی، شناخت ماهیت هارمونیکها، خطرات ناشی از پدیده رزونانس در بانکهای خازنی و روشهای اصولی مقابله با آن اهمیت دوچندانی یافته است. ما در اینجا ضمن پاسخ دقیق به سوال “فیلتر هارمونیک چیست”، تفاوتهای فنی، مزایا و معایب انواع فیلترهای اکتیو و پسیو را تشریح کرده و اصول طراحی صحیح بانک خازنی در محیطهای آلوده به هارمونیک را آموزش میدهیم. اگر به دنبال راهکاری مهندسی برای کاهش تلفات انرژی، جلوگیری از داغ شدن ترانسفورماتورها و محافظت از تجهیزات گرانقیمت برقی خود هستید، مطالعه این راهنمای جامع را از دست ندهید.

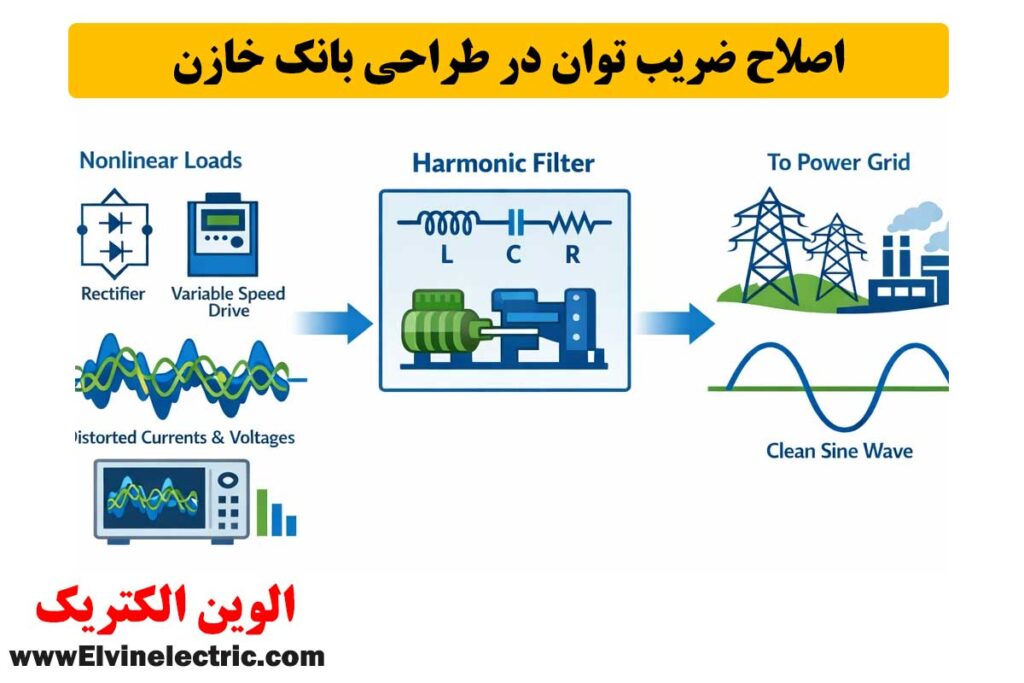

فیلتر هارمونیک چیست و چه کاربردی دارد؟
شاید برای شما هم این سوال پیش آمده باشد که دقیقا فیلتر هارمونیک چیست و چه کاربردی دارد و چرا صنایع بزرگ به آن نیاز مبرم دارند؟ برای پاسخ به این سوال و حفظ سلامت شبکه، انتخاب درست تجهیزات برق صنعتی امری حیاتی است. ما در کلینیک تخصصی برق صنعتی با بهرهگیری از برترین متخصصان و ارائه باکیفیتترین تجهیزات، آمادهایم تا شبکههای برق شما را ایمن و بهینه کنیم؛ همین حالا برای دریافت مشاوره رایگان با ما تماس بگیرید.
انتخاب نوع فیلتر مستقیما به نوع شبکه و میزان اعوجاج (THD) بستگی دارد. به طور کلی، این تجهیزات به دو دسته اصلی تقسیم میشوند که هر کدام کاربرد خاص خود را در صنعت دارند.
- فیلتر پسیو (غیرفعال): از ترکیب سلف و خازن ساخته میشود. این فیلترها روی فرکانس خاصی (مثلا هارمونیک پنجم یا هفتم) تنظیم میشوند. فرمول تشدید در این فیلترها به صورت fr=12πLCf_r = \frac{1}{2 \pi \sqrt{LC}} محاسبه میگردد.
- فیلتر اکتیو (فعال): این دستگاههای هوشمند، شکل موج شبکه را در لحظه آنالیز کرده و جریانی دقیقاً مخالف با هارمونیکهای مزاحم تولید و تزریق میکنند تا آنها را خنثی کنند.

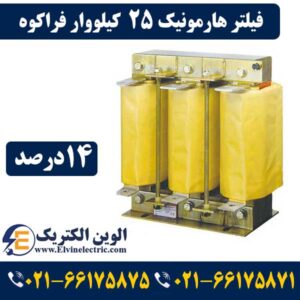

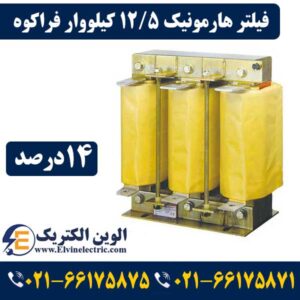

فیلتر هارمونیک خازنی 25 کیلووار فراکوه HFR-14/400/25

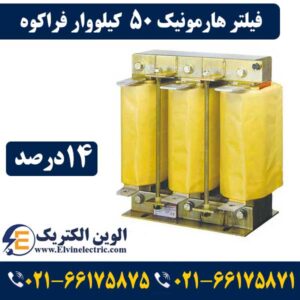

فیلتر هارمونیک خازنی 50 کیلووار فراکوه HFR-14/400/50

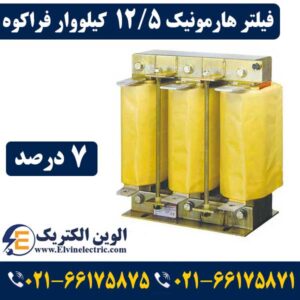

فیلتر هارمونیک خازنی 12.5 کیلووار فراکوه HFR-7/400/12.5

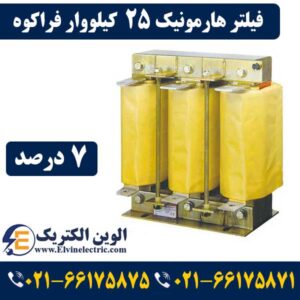

فیلتر هارمونیک خازنی 25 کیلووار فراکوه HFR-7/400/25
فیلتر هارمونیک خازنی 50 کیلووار فراکوه HFR-7/400/50
مزایای استفاده از فیلتر هارمونیک چیست
سرمایهگذاری روی این سیستمها بازگشت سرمایه سریعی برای کارخانجات به همراه دارد. با حذف امواج مزاحم، مزایای متعددی نصیب سیستم برق شما میشود.
- جلوگیری از سوختن مکرر خازنها و کنتاکتورها
- کاهش چشمگیر دمای ترانسفورماتورها و کابلها
- جلوگیری از عملکرد ناخواسته رلههای حفاظتی و قطع شدن برق
- افزایش طول عمر ماشینآلات و الکتروموتورها
هارمونیک چیست؟
برای درک عملکرد فیلتر، ابتدا باید دشمن را بشناسیم. در یک سیستم برق ایدهآل، ولتاژ و جریان به صورت موجهای سینوسی خالص با فرکانس پایه (مثلاً ۵۰ هرتز در ایران) نوسان میکنند. هارمونیکها (Harmonics)، جریانها یا ولتاژهایی با فرکانسهایی هستند که مضرب صحیحی از فرکانس پایه میباشند (مثلاً ۱۵۰ هرتز، ۲۵۰ هرتز و غیره).
اگر فرکانس اصلی شبکه 𝑓 باشد، فرکانس هارمونیک مرتبه 𝑛 برابر است با:
𝑓𝑛=𝑛×𝑓
به زبان ساده، هارمونیکها آلودگیهایی هستند که شکل موج سینوسی تمیز را خراب کرده و باعث ایجاد گرما، لرزش و اختلال در سیستم میشوند.

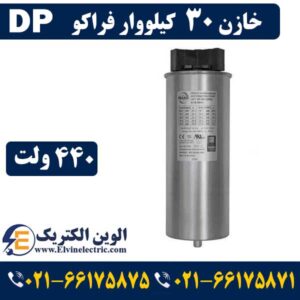

خازن 30 کیلووار فشار ضعیف فراکو LKT30-400DB

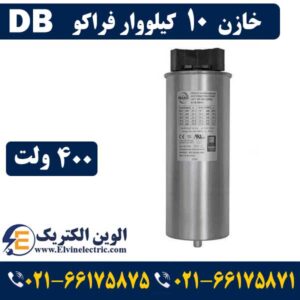

خازن سه فاز 5 کیلووار فراکو LKT5-400DB
خازن 18 کیلووار فراکو در 480 ولت ( 12.5 در 400) LKT18-480DP
خازن سه فاز 9.1 کیلووار فراکو در 440 ولت ( 7.5 در 400) LKT9.1-440DL
هارمونیک ها کجا به وجود می آیند؟
منبع اصلی تولید هارمونیک، بارهای غیرخطی (Non-linear Loads) هستند. این بارها جریانی را میکشند که شکل موج آن با شکل موج ولتاژ اعمال شده مطابقت ندارد. مهمترین منابع تولید هارمونیک عبارتند از:
درایوهای فرکانس متغیر (VFD) و اینورترها: که در کنترل موتورهای صنعتی استفاده میشوند.
منابع تغذیه سوئیچینگ (SMPS): که در کامپیوترها، سرورها و تجهیزات مخابراتی وجود دارند.
کورههای قوس الکتریکی و القایی: در صنایع فولاد و ذوب فلزات.
تجهیزات روشنایی مدرن: مانند لامپهای LED و کممصرف با بالاست الکترونیکی.
دستگاههای جوشکاری و شارژرهای باتری UPS.
هارمونیک ها تا قبل از نصب خازن
قبل از اینکه بانک خازنی یا سیستم اصلاح ضریب قدرت وارد مدار شود، هارمونیکها توسط بارهای غیرخطی تولید شده و به سمت منبع تغذیه (ترانسفورماتور) جریان مییابند. در این حالت:
امپدانس شبکه: هارمونیکها با عبور از امپدانس کابلها و ترانسفورماتور، باعث افت ولتاژ هارمونیکی میشوند.
تلفات: جریانهای هارمونیکی باعث تلفات مسی ( 𝐼2𝑅 ) اضافی در سیمپیچها و کابلها میشوند.
گرمای ترانسفورماتور: تلفات فوکو و هیسترزیس در هسته ترانسفورماتور به شدت افزایش مییابد.
در این مرحله، اگرچه تلفات بالاست، اما هنوز خطر پدیده “رزونانس” کم است.
فیلتر هارمونیک خازنی 12.5 کیلووار پرتوخازن PKR-400/7/12.5
فیلتر هارمونیک خازنی 25 کیلووار پرتوخازن PKR-400/14/25
فیلتر هارمونیک خازنی 25 کیلووار پرتوخازن PKR-400/7/25
فیلتر هارمونیک خازنی 100 کیلووار پرتوخازن PKR-400/7/100

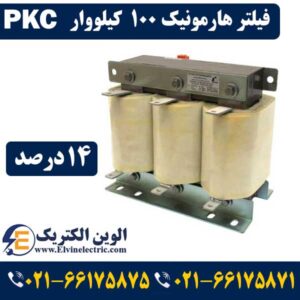

فیلتر هارمونیک خازنی 100 کیلووار پرتوخازن PKR-400/14/100
نحوه محاسبه فیلتر هارمونیک چیست و چه کاربردی دارد؟
محاسبات دقیق، مرز بین یک سیستم کارآمد و یک فاجعه تجهیزاتی است. برای نصب این تجهیزات، ابتدا باید میزان اعوجاج هارمونیک کل (THD) توسط دستگاههای پاور آنالایزر اندازهگیری شود.
بر اساس فرمول
مهندسان تشخیص میدهند که شبکه در چه فرکانسهایی دچار رزونانس است. سپس با انتخاب راکتور (چوک) مناسب با درصدهای استاندارد (مثل ۷٪ یا ۱۴٪)، از ورود این فرکانسها به خازنها جلوگیری میکنند.
اثر بانک خازنی بر دامنه هارمونیک ها (خطر رزونانس)
بسیاری از صنایع برای کاهش هزینه برق راکتیو، از بانک خازنی استفاده میکنند. اما نصب خازن در یک شبکه آلوده به هارمونیک بدون تمهیدات لازم، میتواند فاجعهبار باشد.
خازنها در فرکانسهای بالا (فرکانسهای هارمونیکی)، امپدانس پایینی از خود نشان میدهند:
این ویژگی باعث میشود جریانهای هارمونیکی به سمت خازن جذب شوند. بدتر از آن، پدیده رزونانس (تشدید) است. اگر فرکانس رزونانس ایجاد شده توسط سلف شبکه (ترانسفورماتور) و خازن نصب شده، با یکی از فرکانسهای هارمونیکی موجود (مثلاً هارمونیک پنجم یا هفتم) برابر شود، جریان یا ولتاژ به شدت تقویت میشود.
نتیجه این تشدید میتواند انفجار خازنها، عملکرد بی دلیل فیوزها و آسیب جدی به عایق تجهیزات باشد.
طراحی بانک خازنی برای شبکه هارمونیکی
برای جلوگیری از مشکلات فوق، طراحی بانک خازنی در شبکه آلوده باید متفاوت باشد. مهندسین برق در این شرایط از بانکهای خازنی دیتیون (Detuned Capacitor Banks) یا همان فیلترهای هارمونیک خازنی استفاده میکنند.
مراحل طراحی:
آنالیز شبکه: استفاده از دستگاه پاور آنالایزر برای اندازهگیری طیف هارمونیکی و THD (اعوجاج هارمونیکی کل).
انتخاب راکتور: قرار دادن یک راکتور (سلف) سری با خازن.
تغییر فرکانس رزونانس: هدف این است که فرکانس رزونانس مدار LC سری (خازن و راکتور) را به مقداری کمتر از پایینترین هارمونیک غالب شبکه (معمولاً کمتر از هارمونیک پنجم، مثلا ۱۸۹ هرتز یا ۱۳۴ هرتز) تنظیم کنیم.
فیلتر هارمونیک خازنی (Capacitor Harmonic Filter)
این فیلتر که ترکیبی از خازن و راکتور (Inductor) است، دو وظیفه اصلی را همزمان انجام میدهد:
اصلاح ضریب قدرت: تأمین توان راکتیو مورد نیاز شبکه برای کاهش قبض برق.
جلوگیری از رزونانس: با ایجاد یک مدار امپدانس القایی در فرکانسهای هارمونیکی، مانع از جذب و تقویت هارمونیکها توسط خازن میشود.
به این نوع فیلترها اصطلاحاً فیلترهای “ضد رزونانس” یا “دیتیون” (Detuned) گفته میشود. در این فیلترها معمولاً ضریب راکتور به صورت درصد بیان میشود (مثلاً ۷٪ یا ۱۴٪) که نشاندهنده نسبت امپدانس راکتور به خازن است.
انواع فیلتر حذف هارمونیک بانک خازنی
به طور کلی برای مدیریت هارمونیکها در کنار بانکهای خازنی و تجهیزات صنعتی، سه راهکار اصلی وجود دارد:
خازن 18.2 کیلووار لیفاسا در 440 ولت سه فاز ( 15 در 400) مدل POLB44182HD
خازن 6.2 کیلووار لیفاسا در 440 ولت سه فاز ( 5 در 400) مدل POLB44062HD
خازن 12.5 کیلووار لیفاسا در 440 ولت سه فاز ( 10 در 400) مدل POLB44125HD
خازن 36.4 کیلووار لیفاسا در 440 ولت سه فاز ( 30 در 400) مدل POLB44364HD
خازن 10 کیلووار لیفاسا در 440 ولت سه فاز ( 8 در 400) مدل POLB44100HD
فیلتر پسیو (Passive Filter) چیست و چه کاربردی دارد؟
فیلتر پسیو یا غیرفعال، سادهترین و اقتصادیترین روش حذف هارمونیک است. این فیلتر از قطعات غیرفعال شامل خازن، سلف (راکتور) و گاهی مقاومت تشکیل شده است.
نحوه عملکرد: مدار LC طوری تنظیم (Tune) میشود که در یک فرکانس هارمونیکی خاص (مثلاً ۲۵۰ هرتز برای هارمونیک پنجم)، امپدانس بسیار پایینی ایجاد کند. در نتیجه، جریان هارمونیکی به جای ورود به شبکه، از داخل فیلتر عبور کرده و به زمین تخلیه میشود (Short Circuit برای هارمونیک).
کاربرد:
صنایع سنگین مانند فولاد و سیمان.
تاسیساتی که منبع هارمونیک مشخص و ثابتی دارند.
جایی که هزینه پایین اولویت دارد.
مزایا: ساختار ساده، هزینه نگهداری کم، قیمت ارزان.
معایب: احتمال بروز رزونانس با امپدانس شبکه، وابستگی عملکرد به تغییرات بار، ابعاد فیزیکی بزرگ
فیلتر اکتیو (Active Filter) چیست و چه کاربردی دارد؟
فیلتر اکتیو یا فعال، پیشرفتهترین تکنولوژی حذف هارمونیک است که مانند یک سیستم هوشمند عمل میکند. این دستگاه در واقع یک منبع جریان کنترل شده است.
نحوه عملکرد: فیلتر اکتیو به صورت موازی در شبکه قرار میگیرد. این دستگاه دائماً جریان بار را پایش کرده و هارمونیکها را تشخیص میدهد. سپس جریانی دقیقاً برابر با جریان هارمونیکی اما با فاز مخالف (۱۸۰ درجه اختلاف فاز) به شبکه تزریق میکند. جمع جریان هارمونیک بار و جریان تزریقی فیلتر، یکدیگر را خنثی کرده و نتیجه یک موج سینوسی خالص در سمت منبع خواهد بود.
کاربرد:
دییتاسنترها و مراکز حساس کامپیوتری.
بیمارستانها و تجهیزات پزشکی دقیق.
ساختمانهای تجاری با بارهای متغیر زیاد.
مزایا: حذف طیف وسیعی از هارمونیکها به صورت همزمان، عدم خطر رزونانس، پاسخدهی بسیار سریع به تغییرات بار، قابلیت اصلاح ضریب قدرت همزمان.
معایب: قیمت بسیار بالا، پیچیدگی فنی و نیاز به تخصص برای تعمیرات
خازن سه فاز سیلندری 18.5 کیلووار 525 ولت PKC
خازن سه فاز سیلندری 10 کیلووار 400 ولت PKC
خازن سه فاز سیلندری 10 کیلووار 440 ولت PKC
خازن سه فاز سیلندری 15 کیلووار 400 ولت PKC
خازن سه فاز سیلندری 5 کیلووار 440 ولت PKC
فیلتر هیبرید (Hybrid Filter)
این فیلتر ترکیبی از فیلتر پسیو و اکتیو است. در این روش، فیلتر پسیو برای حذف هارمونیکهای اصلی و تامین توان راکتیو پایه استفاده میشود و فیلتر اکتیو (با توان کمتر و قیمت پایینتر) برای حذف هارمونیکهای باقیمانده و تنظیم دقیق نهایی به کار میرود. این روش تعادلی بین هزینه و کارایی ایجاد میکند.
بهترین برندهای فیلتر هارمونیک در ایران
در بازار ایران، فیلتر هارمونیک فراکو (FRAKO) آلمان بهعنوان یکی از معتبرترین و باکیفیتترین برندها شناخته میشوند. این برند با تکیه بر تکنولوژی پیشرفته اروپایی، طول عمر بالا، دقت عملکرد و پایداری عالی در شبکههای صنعتی، انتخاب اول بسیاری از صنایع بزرگ، کارخانجات و پروژههای حساس برق است. فیلترهای هارمونیک فراکو بهویژه در ترکیب با بانکهای خازنی، نقش بسیار مؤثری در کاهش اعوجاج هارمونیکی، افزایش ضریب توان و جلوگیری از آسیب به تجهیزات الکتریکی دارند و از نظر مهندسان برق، گزینهای مطمئن و حرفهای محسوب میشوند.

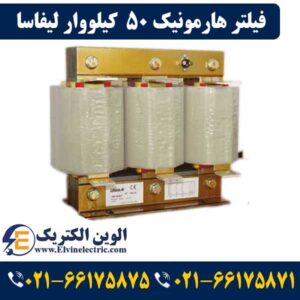

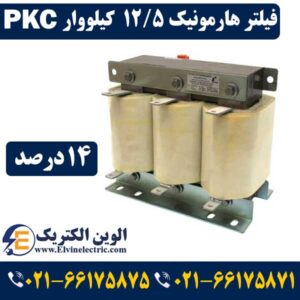

در کنار فراکو، فیلتر هارمونیک لیفاسا (LIFASA) اسپانیا نیز از برندهای پرطرفدار بازار ایران است که به دلیل قیمت مناسبتر نسبت به برندهای آلمانی و در عین حال کیفیت قابل قبول، کاربرد گستردهای در پروژههای صنعتی و ساختمانی دارد. لیفاسا تنوع خوبی در فیلترهای هارمونیک و تجهیزات اصلاح ضریب توان ارائه میدهد. همچنین فیلتر هارمونیک PKC که بیشتر در پروژههای اقتصادی و نیمهصنعتی استفاده میشود، بهعنوان گزینهای مقرونبهصرفه شناخته میشود. این برند برای پروژههایی که کنترل هارمونیک در سطح متوسط مدنظر است، انتخاب مناسبی بوده و تعادل خوبی بین قیمت و کارایی ایجاد میکند.
سوالات متداول فیلتر هارمونیک چیست
تفاوت چوک (راکتور) با فیلتر هارمونیک چیست؟
چوکها نوعی فیلتر پسیو ساده هستند که معمولا برای محافظت از خازنها در برابر هجوم جریان هارمونیکی با آنها سری میشوند، اما فیلترهای اکتیو سیستمهای پیچیدهتری برای حذف کامل هارمونیک از شبکه هستند.
آیا نصب فیلتر هارمونیک اجباری است؟
در شبکههایی که بیش از ۱۵ تا ۲۰ درصد بار آنها غیرخطی است (مثل کارخانجاتی که درایوهای زیادی دارند)، نصب این تجهیزات برای جلوگیری از رزونانس و سوختن خازنها الزامی است.
راکتور ۷ درصد بهتر است یا ۱۴ درصد؟
انتخاب بین این دو به فرکانس هارمونیک غالب در شبکه بستگی دارد. راکتور ۷٪ معمولا برای هارمونیک پنجم (۲۵۰ هرتز) و راکتور ۱۴٪ برای هارمونیک سوم (۱۵۰ هرتز) استفاده میشود.
چه تجهیزاتی هارمونیک تولید میکنند؟
درایوهای فرکانس متغیر (VFD)، کورههای القایی، دستگاههای جوشکاری، سیستمهای UPS و روشناییهای LED صنعتی از اصلیترین منابع تولید هارمونیک هستند.
عمر مفید یک فیلتر هارمونیک چقدر است؟
فیلترهای پسیو در صورت طراحی درست و تهویه مناسب بیش از ۱۰ سال کار میکنند، اما فیلترهای اکتیو به دلیل داشتن قطعات الکترونیکی حساس، نیاز به سرویس و نگهداری دورهای دارند.
