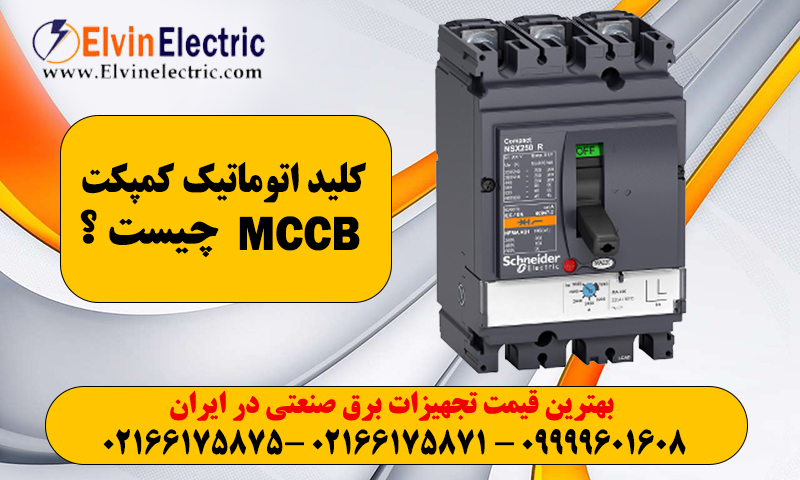

کلید اتوماتیک چیست؟
کلید اتوماتیک چیست ؟ کلید اتوماتیک یا MCCB یکی از مهمترین تجهیزات حفاظتی در برق فشار ضعیف است تجهیزی که در بسیاری از تابلوهای صنعتی، ساختمانی بزرگ، ژنراتورها، UPS و فیدرهای اصلی نقش «قطعکنندهی هوشمند» را بازی میکند. اگر دانشجوی برق هستید یا در کار اجرا و تابلوسازی فعالیت میکنید، درک دقیق عملکرد و معیارهای انتخاب کلید اتوماتیک کامپکت میتواند جلوی خطاهای پرهزینه مثل سوختن کابل، آسیب به موتور، آتشسوزی تابلو یا قطعهای بیمورد را بگیرد.

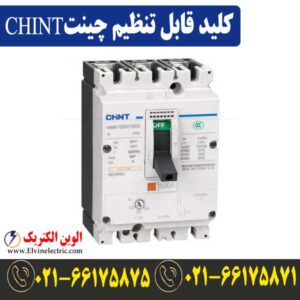

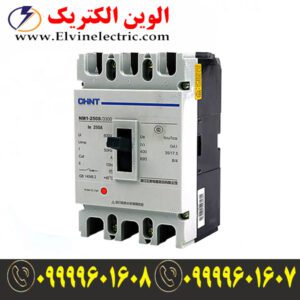

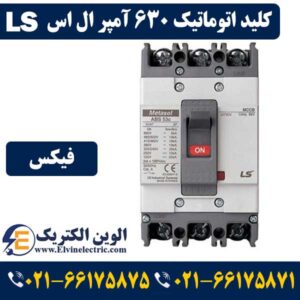

MCCB چیست و چرا به آن «کلید اتوماتیک» یا «کلید کامپکت» میگویند؟

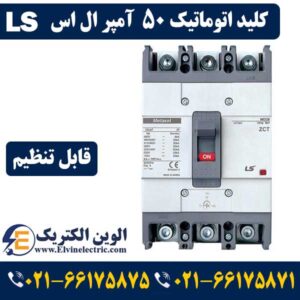

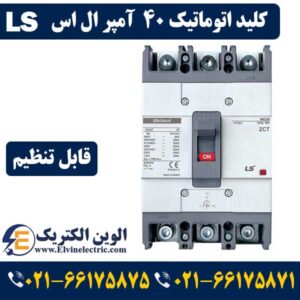

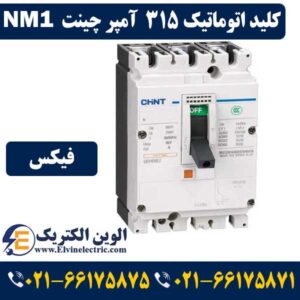

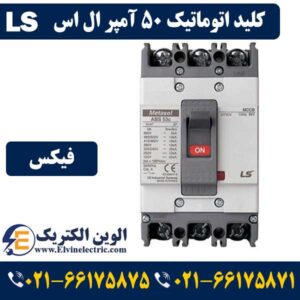

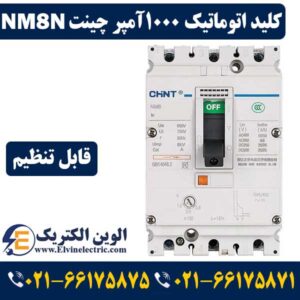

MCCB مخففِ Molded Case Circuit Breaker است؛ یعنی «کلید قطعکننده مدار با بدنه قالبگیریشده». در بازار ایران به آن کلید اتوماتیک یا کلید اتوماتیک کامپکت هم میگویند. واژهی «اتوماتیک» از اینجا میآید که کلید، هنگام وقوع خطا (اضافهبار یا اتصال کوتاه و در برخی مدلها خطای زمین) بهصورت خودکار تریپ میکند و مدار را قطع میکند.
بهصورت کلی MCCB سه کار اصلی انجام میدهد: اول اینکه مثل یک کلید قدرت، قطع و وصل زیر بار را انجام میدهد. دوم اینکه در برابر اضافهبار از مدار محافظت میکند (جریانی که کمی بالاتر از جریان نامی است اما مدتدار است). سوم اینکه در برابر اتصال کوتاه از مدار و تجهیزات حفاظت میکند (جریان بسیار بزرگ و ناگهانی که باید سریع قطع شود). بسیاری از کلیدهای MCCB در رنجهای جریان بالاتر از MCB بهکار میروند و در پروژهها جایگزین راهکارهای قدیمیتر مثل فیوزهای قدرت شدهاند، چون هم قابل ریست هستند و هم قابلیت تنظیم و اکسسوری دارند.
ساختار داخلی MCCB داخل یک کلید اتوماتیک چه خبر است؟
کلید اتوماتیک از بیرون شبیه یک قاب عایقی فشرده است، اما داخل آن یک مجموعه الکترومکانیکی دقیق قرار دارد. بدنهی عایق (Molded Case) معمولاً از مواد مقاوم در برابر حرارت و ضربه ساخته میشود تا انرژی خطا و قوس الکتریکی به بیرون منتقل نشود. داخل کلید، کنتاکت ثابت و متحرک قرار دارد که در لحظه تریپ باید با سرعت بالا از هم جدا شوند؛ سرعت جدایش اهمیت زیادی دارد چون هرچه جدایش کندتر باشد، قوس قویتر و مخربتر شکل میگیرد.
یکی از بخشهای بسیار مهم، محفظه خاموشکننده قوس (Arc Chamber/Arc Chute) است که با صفحات فلزی لایهلایه قوس را تقسیم و سرد میکند تا خاموش شود. همچنین مکانیزم فنری و قفل تریپ وجود دارد تا حتی اگر اپراتور دستش روی دسته باشد، کلید در خطا مستقل و سریع قطع کند. در بسیاری از مدلها امکان افزودن تجهیزات جانبی مثل شنتتریپ، آندرولت، کنتاکت کمکی و موتور اپراتور هم فراهم است که در ادامه دقیقتر به آن میپردازیم.

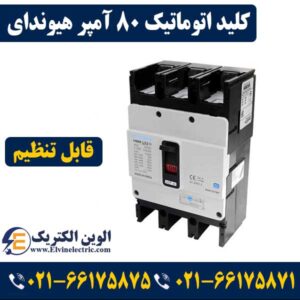

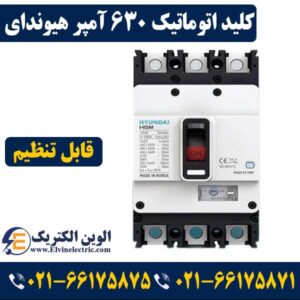

کلید کمپکت اتوماتیک قابل تنظیم 63 آمپر هیوندای
کلید اتوماتیک کمپکت ۵۰ آمپر غیرقابل تنظیم هیوندای
کلید کمپکت اتوماتیک قابل تنظیم 250 آمپر هیوندای

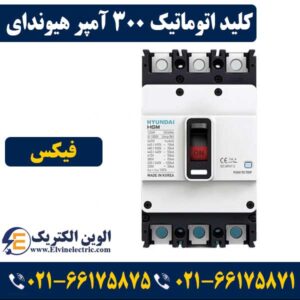

کلید اتوماتیک کمپکت 200 آمپر غیرقابل تنظیم هیوندای

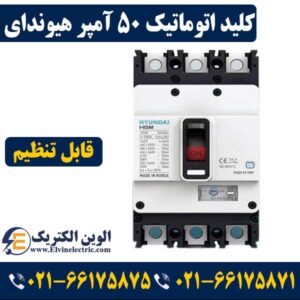

کلید کمپکت اتوماتیک قابل تنظیم ۵۰ آمپر هیوندای
MCCB چگونه عمل میکند؟ (حفاظت حرارتی و مغناطیسی)
در مدلهای رایج، حفاظت MCCB ترکیبی از حرارتی و مغناطیسی است. حفاظت حرارتی معمولاً با بیمتال انجام میشود. وقتی جریان از حد مجاز بالاتر میرود، گرمشدن تدریجی بیمتال باعث خمشدن آن و در نهایت آزاد شدن مکانیزم تریپ میشود. این نوع حفاظت ذاتاً زماندار است؛ یعنی هرچه اضافهبار بیشتر باشد، زمان قطع کوتاهتر میشود. همین رفتار زمان-جریان، دلیل اصلی سازگاری MCCB با حفاظت کابل و بسیاری از بارهای صنعتی است.
حفاظت مغناطیسی برای اتصال کوتاه است. در اتصال کوتاه، جریان در کسری از ثانیه چندین برابر جریان نامی میشود و یک میدان مغناطیسی قوی ایجاد میکند. سیمپیچ/هسته مغناطیسی داخل کلید به سرعت عمل میکند و کلید تقریباً لحظهای قطع میشود. این قطع سریع، برای محدود کردن انرژی عبوری و کم کردن آسیب به شینهها، کابل و تجهیزات حیاتی است.

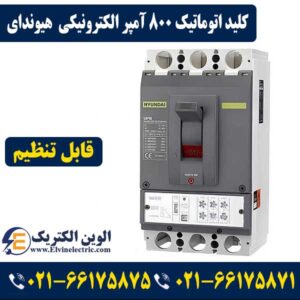

در مدلهای پیشرفتهتر، به جای حرارتی-مغناطیسی از واحد تریپ الکترونیکی استفاده میشود. مزیت بزرگ این نوع تریپ این است که پارامترهای حفاظتی با دقت بالاتر تنظیم میشوند و معمولاً امکاناتی مثل ثبت رویداد خطا، تنظیم تأخیر زمانی برای سلکتیویتی، و حتی حفاظت زمین (Ground Fault) بهتر در اختیار شما قرار میگیرد.
تفاوت MCCB با MCB و ACB کجا کدام را انتخاب کنیم؟
اگر بخواهیم خیلی کاربردی نگاه کنیم، MCB معمولاً برای مدارهای کمجریانتر و استفادههای عمومی (روشنایی، پریز، مدارهای سبک) مناسب است و غالباً تنظیمپذیر نیست. در مقابل، MCCB برای جریانهای بالاتر، فیدرها، موتورهای بزرگتر و تابلوهای صنعتی انتخاب رایجتری است چون معمولاً قابلیت تنظیم دارد و قدرت قطع بالاتری ارائه میدهد. ACB یا کلید هوایی هم معمولاً برای ورودیهای اصلی تابلوهای بزرگ و جریانهای خیلی بالا استفاده میشود و ساختار/امکاناتش صنعتیتر و حجیمتر است
پارامترهای مهم روی پلاک MCCB که باید بلد باشید (In, Icu, Ics)
خیلی از انتخابهای اشتباه از اینجا شروع میشود که خریدار فقط «آمپر کلید» را میبیند. در حالیکه MCCB چند پارامتر کلیدی دارد:
In (جریان نامی) یعنی جریانی که کلید میتواند به صورت پیوسته (در شرایط تعریفشده سازنده) عبور دهد بدون اینکه حفاظت اضافهبار عمل کند. اما برای انتخاب صحیح کافی نیست.
Icu (Ultimate Breaking Capacity) یعنی حداکثر جریان اتصال کوتاهی که کلید میتواند یکبار قطع کند بدون اینکه از نظر ایمنی فاجعه رخ دهد. در انتخاب برای تابلو صنعتی، این عدد بسیار حیاتی است چون باید با سطح اتصال کوتاه محل نصب هماهنگ باشد.
Ics (Service Breaking Capacity) بیان میکند کلید تا چه سطحی از اتصال کوتاه را میتواند به صورت سرویسپذیر و تکرارشونده قطع کند. به زبان ساده، Icu «مرز نهایی» است، اما Ics نشان میدهد کلید بعد از قطع خطا چقدر احتمالاً سالم و قابل ادامه کار است. در پروژههای حساس، Ics بالا ارزش زیادی دارد.
نکتهای که کمتر در مقالات عمومی گفته میشود این است که انتخاب Icu/Ics باید با محاسبه یا برآورد سطح اتصال کوتاه در نقطه نصب انجام شود (بر اساس ترانس، کابلها، امپدانس مسیر و…)، نه بر اساس حدس یا «مثل قبلیها». اگر این بخش را اشتباه انتخاب کنید، ممکن است کلید در خطای واقعی نتواند ایمن قطع کند یا بعد از قطع، قابلیت ادامه سرویس را از دست بدهد.

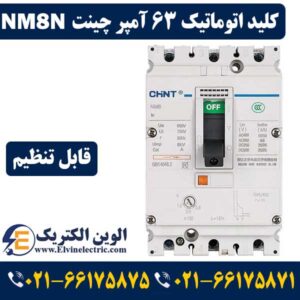

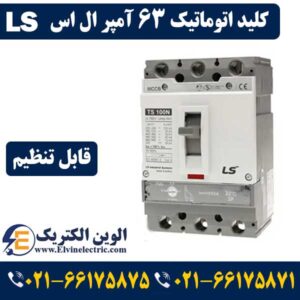

تنظیمات حفاظتی در MCCB یعنی دقیقاً چه چیزهایی را تنظیم میکنیم؟
در کلیدهای اتوماتیک تنظیمپذیر (خصوصاً مدلهای الکترونیکی)، معمولاً چند سطح تنظیم مهم وجود دارد. رایجترینها اینها هستند: تنظیم جریان بلندمدت (برای اضافهبار)، تنظیم جریان اتصال کوتاه لحظهای (Instantaneous)، و در برخی مدلها تنظیم حفاظت کوتاهزمان (Short-time) و حتی حفاظت زمین (Ground Fault). این تنظیمها به شما کمک میکنند کلید را دقیقاً مطابق بار، کابل و هماهنگی با کلیدهای بالادست تنظیم کنید.
اینجا یک نکته بسیار عملی برای تکنسینها وجود دارد: «تنظیم بیشتر» همیشه «بهتر» نیست. اگر جریانها را بیمنطق بالا ببرید تا “کلید نپرد”، در واقع حفاظت کابل و تجهیزات را تضعیف کردهاید. هدف، رسیدن به نقطهای است که هم در راهاندازی موتور/بارهای گذرا قطع بیمورد نداشته باشید و هم در خطا، سریع و مطمئن قطع انجام شود.
سلکتیویتی (Selectivity) یا هماهنگی حفاظتی راز تابلوهای حرفهای
یکی از تفاوتهای اصلی یک تابلو معمولی با یک تابلو مهندسیشده، رعایت هماهنگی حفاظتی یا Selectivity است. منظور این است که اگر در یک فیدر خطا رخ داد، فقط کلید نزدیک به خطا قطع کند و کلید بالادست (مثلاً کلید ورودی تابلو) بیدلیل کل مجموعه را خاموش نکند. این موضوع در صنعت یعنی کاهش توقف خط تولید و افزایش قابلیت اطمینان.
سلکتیویتی میتواند زمانی یا جریانی باشد و معمولاً با توجه به منحنیهای زمان-جریان و قابلیتهای کلیدهای بالادست/پاییندست تعیین میشود. اگر MCCB شما تریپ الکترونیکی و قابلیت تنظیم تأخیر داشته باشد، رسیدن به سلکتیویتی معمولاً آسانتر و دقیقتر است. این همان بخشی است که خیلی از رقبا فقط اسمش را میآورند، اما در عمل در پروژهها تعیینکنندهی کیفیت طراحی است.
کاربردهای صنعتی MCCB از تابلو توزیع تا موتور و UPS
کلید اتوماتیک در صنعت تقریباً همه جا حضور دارد، اما بیشترین کاربردهای واقعی آن در این سناریوهاست: در ورودی تابلوهای فشار ضعیف به عنوان کلید فیدر اصلی یا فرعی، در خروجیها برای حفاظت فیدرها و کابلهای طولانی، در حفاظت موتورهای سهفاز (معمولاً همراه با کنتاکتور و رله اضافهبار)، در سیستمهای ژنراتور و UPS برای حفاظت و قطع بار، و در خطوطی که بارهای غیرخطی مثل درایو (VFD) دارند.
نکته مهم این است که برای موتور، MCCB بهتنهایی همیشه کافی نیست. MCCB اتصال کوتاه و اضافهبار کلی را میبیند، اما حفاظت دقیق موتور معمولاً با تجهیزات مکمل مثل رله حرارتی/الکترونیکی موتور بهتر انجام میشود. در عوض، MCCB نقش حیاتی در حفاظت کابل و قطع سریع اتصال کوتاه در مسیر تغذیه موتور دارد.
انتخاب MCCB مناسب چکلیست مهندسی (ولی در قالب توضیح کاربردی)
برای انتخاب درست کلید اتوماتیک باید همزمان به بار، کابل، سطح اتصال کوتاه و ساختار تابلو نگاه کنید. اول از همه جریان کاری مدار را دقیق مشخص کنید و سپس In را طوری انتخاب کنید که نه کوچک باشد و قطع بیمورد ایجاد کند و نه آنقدر بزرگ که کابل بدون حفاظت بماند. بعد حتماً Icu/Ics را بر اساس شرایط واقعی شبکه انتخاب کنید، خصوصاً در نزدیکی ترانس یا در تابلوهای اصلی که سطح اتصال کوتاه میتواند بالا باشد.

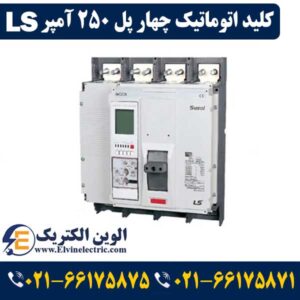

بعد از آن، به تعداد پل توجه کنید. در شبکه سهفاز، انتخاب بین 3P، 4P و 3P+N صرفاً سلیقهای نیست؛ اگر نیاز دارید نول هم قطع و ایزوله شود (مثلاً در برخی بارها، یا در سیستمهایی که مدیریت نول حساس است)، 4P معنی پیدا میکند. در برخی طراحیها 3P+N به کار میرود که نول را بیشتر به عنوان کنتاکت کمکی/مسیر عبور میدهد و نوع حفاظت آن با 4P متفاوت است؛ پس باید دقیق بدانید در پروژه شما چه نیاز و استانداردی مطرح است.
عامل مهم دیگر، دما و شرایط محیطی است. MCCBها در شرایط استاندارد کاتالوگ تست میشوند، اما در تابلوهای فشرده، مناطق گرم، یا تابلوهایی با تهویه ضعیف، ممکن است نیاز به دریتینگ (کاهش ظرفیت واقعی) داشته باشید. این مسئله مخصوصاً در تابستان و در تابلوهای صنعتی پرتراکم باعث میشود کلید زودتر از انتظار تریپ کند یا برعکس، اگر اشتباه انتخاب شده باشد، حفاظت درست انجام نشود.
لوازم جانبی (Accessories) MCCB که در پروژههای واقعی خیلی به کار میآیند
در خرید کلید اتوماتیک، خیلیها فقط خود کلید را میخرند و بعد در مرحله بهرهبرداری متوجه میشوند امکانات لازم را ندارند. اکسسوریهایی مثل شنت تریپ برای قطع از راه دور (مثلاً فرمان از سیستم اعلام حریق یا PLC)، آندرولتاژ ریلیز برای قطع در افت ولتاژ (افزایش ایمنی در برخی کاربردها)، کنتاکت کمکی برای مانیتور وضعیت کلید در تابلو و BMS، و موتور اپراتور برای کنترل از راه دور یا اتوماسیون، در پروژههای صنعتی کاملاً رایج هستند. اگر از ابتدا این نیازها مشخص شوند، انتخاب سری و فریم کلید هم دقیقتر میشود و هزینههای دوبارهکاری کاهش پیدا میکند
نصب و نگهداری MCCB نکاتی که از خرابی و تریپ بیدلیل جلوگیری میکند
بخش زیادی از مشکلات کلید اتوماتیک، اصلاً از خود کلید نیست؛ از نصب اشتباه است. سفتکردن ترمینالها با گشتاور نامناسب، استفاده از کابلشو نامناسب، شل بودن اتصال شینه به ترمینال، یا جانمایی بد در تابلو (که باعث دمای بالا میشود) از دلایل رایج داغ شدن و تریپ ناخواسته هستند. در نگهداری دورهای هم، بازدید چشمی برای تغییر رنگ ناشی از حرارت، کنترل سفتی اتصالات، تمیزکاری گرد و غبار و در صورت وجود دکمه تست، آزمون عملکرد میتواند از خرابیهای بعدی جلوگیری کند.
یک نکته عملی برای خرید از سایت فروشگاهی: در بازار تجهیزات برق، نمونههای غیراصل یا نامعتبر هم وجود دارد. برای پروژه صنعتی، بهتر است MCCB را از فروشنده معتبر تهیه کنید، به سری و کد فنی دقت کنید، و اگر ممکن است کاتالوگ/دیتاشیت همان مدل را مبنا قرار دهید تا تریپ یونیت و Icu/Ics دقیقاً همان چیزی باشد که پروژه نیاز دارد
جمعبندی MCCB انتخاب حرفهای برای حفاظت واقعی در صنعت
اگر بخواهیم یک جملهای جمعبندی کنیم، کلید اتوماتیک MCCB یک «کلید قطع و وصل ساده» نیست؛ یک تجهیز حفاظتی مهندسیشده است که باید بر اساس جریان بار، کابل، سطح اتصال کوتاه، هماهنگی حفاظتی و نیازهای کنترلی انتخاب شود. تفاوت پروژهای که MCCB آن درست انتخاب و درست تنظیم شده با پروژهای که فقط “آمپرش را درست زدهاند” در زمان خطا مشخص میشود؛ همان جایی که یا فقط یک فیدر از مدار خارج میشود و سیستم ادامه کار میدهد، یا کل کارخانه خاموش میشود.
اگر برای خرید کلید اتوماتیک (MCCB) یا انتخاب مدل مناسب برای تابلو برق، موتور، ژنراتور یا UPS نیاز دارید، بهترین کار این است که مشخصات پروژه (توان/جریان، ولتاژ، سطح اتصال کوتاه تقریبی، نوع بار و تعداد پل) را آماده کنید تا انتخاب شما هم ایمن باشد و هم اقتصادی.
سوالات متداول برای کلید اتوماتیک چیست و چه کاربردی دارد ؟
۱. تفاوت اصلی کلید اتوماتیک MCCB با کلید مینیاتوری MCB چیست؟
کلید اتوماتیک MCCB برای مدارهای با جریان بالاتر و کاربردهای صنعتی طراحی شده است، در حالیکه کلید مینیاتوری MCB بیشتر در مصارف خانگی و نیمهصنعتی استفاده میشود. MCCB علاوه بر تحمل جریان نامی بالاتر، دارای قدرت قطع بسیار بیشتری (Icu/Ics) بوده و در بسیاری از مدلها امکان تنظیم جریان تریپ حرارتی و مغناطیسی یا حتی استفاده از واحد تریپ الکترونیکی وجود دارد. این قابلیتها باعث میشود MCCB انتخابی ایدهآل برای تابلوهای صنعتی، موتورخانهها و خطوط تولید باشد.
۲. پارامترهای In، Icu و Ics در انتخاب MCCB چه اهمیتی دارند؟
پارامتر In نشاندهنده جریان نامی کلید اتوماتیک است و باید متناسب با جریان بار و سطح مقطع کابل انتخاب شود. Icu حداکثر قدرت قطع نهایی کلید در شرایط اتصال کوتاه است و Ics قدرت قطع عملیاتی کلید را مشخص میکند. انتخاب صحیح این مقادیر نقش حیاتی در ایمنی سیستم، جلوگیری از آسیب به تجهیزات و افزایش طول عمر MCCB دارد و از مهمترین نکات طراحی اصولی تابلو برق صنعتی محسوب میشود.
۳. آیا کلید اتوماتیک MCCB برای حفاظت موتورهای الکتریکی مناسب است؟
بله، کلید اتوماتیک MCCB در بسیاری از کاربردها برای حفاظت موتورهای الکتریکی استفاده میشود، بهخصوص زمانی که جریان موتور بالا باشد. با این حال، برای حفاظت کامل موتور، معمولاً MCCB در کنار تجهیزاتی مانند بیمتال یا رله حرارتی به کار میرود. در پروژههای حرفهای، تنظیم دقیق تریپ حرارتی و مغناطیسی MCCB باعث جلوگیری از تریپ ناخواسته و افزایش پایداری سیستم میشود.
۴. در چه شرایطی باید از MCCB با تریپ الکترونیکی استفاده کرد؟
MCCBهای مجهز به تریپ الکترونیکی زمانی توصیه میشوند که دقت حفاظتی بالا، امکان تنظیمات پیشرفته، مانیتورینگ و هماهنگی حفاظتی (Selectivity) اهمیت داشته باشد. این نوع کلیدها در صنایع حساس، دیتاسنترها، تابلوهای توزیع اصلی و پروژههایی با سطوح مختلف حفاظت استفاده میشوند و انعطافپذیری بسیار بیشتری نسبت به مدلهای حرارتی-مغناطیسی دارند.
