مفصل رزینی سه راهی T برنا BT1

مفصل رزینی سه راهی T برنا مدل BT1

در شبکه‌های توزیع برق فشار ضعیف، همیشه انشعاب‌گیری به صورت زاویه‌دار (Y شکل) امکان‌پذیر یا مطلوب نیست. گاهی اوقات معماری پروژه، محدودیت‌های فضا یا مسیر کابل‌کشی ایجاب می‌کند که انشعاب دقیقاً به صورت عمود و T شکل (T-Type) گرفته شود. مفصل رزینی سه راهی T برنا BT1 ، پاسخی مهندسی شده به این نیاز است که امکان انشعاب‌گیری ۹۰ درجه را با بالاترین سطح حفاظت عایقی فراهم می‌کند.

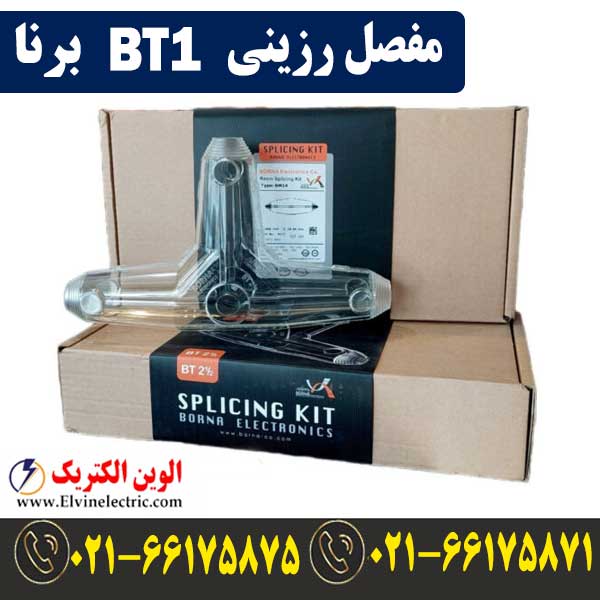

این محصول (Borna Resin Joint BT1) با طراحی خاص قالب خود، کابل فرعی را دقیقاً عمود بر کابل اصلی قرار داده و یک اتصال T شکل مستحکم و ضد آب ایجاد می‌کند.

مفصل رزینی BT1 برنا الکترونیک مناسب برای

سیم یا کابل تک رشته 1X50 تا 1X185

سیم یا کابل دو رشته 2X4 تا 2X50

سیم یا کابل سه رشته 3X4 تا 3X50

سیم یا کابل چهار رشته 4X2.5 تا 4X25

سیم یا کابل پنج رشته 5X2.5 تا 5X16

مفصل رزینی سه راهی T برنا BT1چیست و چه تفاوتی با مدل‌های Y دارد؟

در حالی که مفاصل سری BY (طرح Y) برای انشعاب‌گیری با زاویه حاده طراحی شده‌اند، سری BT (طرح T) برای شرایطی است که کابل فرعی باید عمود بر کابل اصلی خارج شود. این ویژگی باعث می‌شود در فضاهای محدود مثل منهول‌ها، سینی‌های کابل با عرض کم یا کانال‌های تنگ، مدیریت کابل‌ها آسان‌تر شود.

مفصل رزینی سه راهی T برنا BT1 کوچکترین سایز در خانواده مفاصل T برنا الکترونیک است و برای کابل‌های فشار ضعیف با سطح مقطع پایین و مصارف روشنایی یا کنترلی ایده‌آل است.

مشخصات فنی مفصل رزینی سه راهی T برنا BT1

از نگاه یک مهندس برق، قابلیت اطمینان اتصال در زیر خاک یا محیط‌های مرطوب اولویت اول است. مفصل BT1 با تکیه بر تکنولوژی رزین پلی‌اورتان (Polyurethane Cast Resin)، مزایای فنی زیر را ارائه می‌دهد:

هرمتیک سیلینگ (Hermetic Sealing): پس از تزریق و پخت رزین، تمامی فضای خالی بین هادی‌ها و کانکتورها پر شده و راه نفوذ اکسیژن و رطوبت مسدود می‌شود. این یعنی خداحافظی با اکسیداسیون و خوردگی در نقطه اتصال.
استقامت دی‌الکتریک بالا: رزین استفاده شده در کیت BT1 دارای عایق الکتریکی بسیار قوی است که از نشتی جریان یا آرک زدن بین فازها جلوگیری می‌کند.
مقاومت مکانیکی: رزین پخته شده مانند یک سپر سخت عمل کرده و در برابر فشارهای مکانیکی خاک، ضربه و حتی جوندگان موذی از کابل محافظت می‌کند.

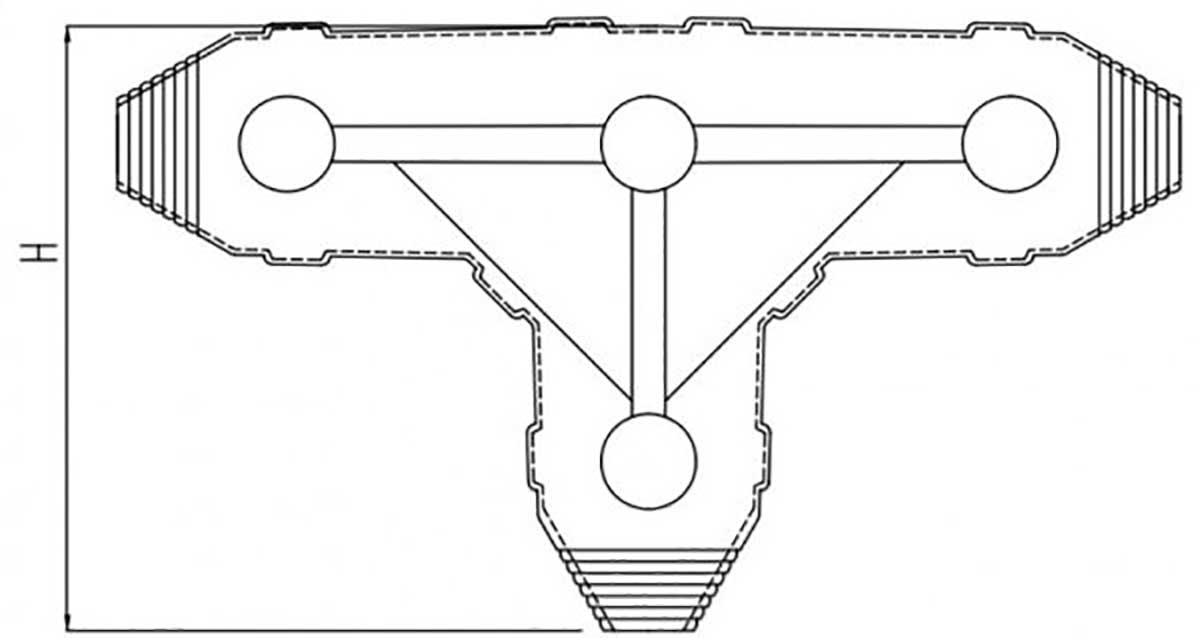

مشخصات فنی دقیق مفصل رزینی BT1

برای انتخاب صحیح، پیمانکاران و ناظران برق باید به پارامترهای زیر دقت کنند:

نام تجاری: مفصل رزینی سه راهی (T-Joint)
مدل: BT1
ولتاژ نامی:
𝑈0/𝑈(𝑈𝑚)=0.6/1(1.2)𝑘𝑉U0

/U(Um)=0.6/1(1.2)kV

جنس بدنه قالب: پلاستیک شفاف دو تکه (جهت رویت کیفیت تزریق رزین)
نوع رزین: دو جزئی (رزین + هاردنر) با ویسکوزیته مناسب جهت نفوذ در لابلای رشته‌های کابل.
استاندارد تست: مطابق با DIN EN 50393 و CENELEC HD 623.
جدول سایز کابل مناسب برای BT1
مفصل رزینی سه راهی T برنا BT1 برای انشعاب‌گیری T شکل در سایزهای پایین طراحی شده است. محدوده‌ی پوشش‌دهی این مفصل به شرح زیر است:

مفصل رزینی BT1 برنا الکترونیک مناسب برای

سیم یا کابل تک رشته 1X50 تا 1X185

سیم یا کابل دو رشته 2X4 تا 2X50

سیم یا کابل سه رشته 3X4 تا 3X50

سیم یا کابل چهار رشته 4X2.5 تا 4X25

سیم یا کابل پنج رشته 5X2.5 تا 5X16

(نکته مهندسی: توجه داشته باشید که فضای داخلی مفصل باید گنجایش قرارگیری کانکتور T شکل یا کلمپ انشعابی را نیز داشته باشد.)

کاربردهای کلیدی مفصل رزینی سه راهی BT1

این محصول در سناریوهای متعددی کاربرد دارد:

انشعاب‌گیری در شبکه‌های روشنایی پارک‌ها: اتصال پایه چراغ‌ها به کابل اصلی دفنی.
تاسیسات صنعتی و کارخانجات: انشعاب عمودی از کابل‌های عبوری در سینی کابل برای تغذیه موتورهای کوچک.
سیستم‌های کنترل و فرمان: اتصال سنسورها یا تجهیزات ابزار دقیق به کابل اصلی سیگنال.
تعمیرات موضعی: زمانی که نیاز است بدون جابجایی کابل اصلی، یک خط جدید به سیستم اضافه شود.

سوالات متداول (FAQ) درباره مفصل BT1

۱. آیا مفصل رزینی سه راهی T برنا BT1 در داخل بسته‌بندی موجود است؟

خیر، کانکتورهای انشعابی (معمولاً از نوع C-Clamp یا کلمپ‌های پیچی شیاردار) باید جداگانه و متناسب با سایز دقیق هادی (نمره سیم) تهیه شوند.

۲. زمان خشک شدن رزین مفصل رزینی سه راهی T برنا BT1 چقدر است؟

زمان گیرش رزین به دمای محیط بستگی دارد. در دمای معمول (۲۵ درجه سانتی‌گراد)، حدود ۱ تا ۲ ساعت زمان می‌برد تا رزین سفت شود، اما پخت نهایی و رسیدن به حداکثر عایقی ممکن است تا ۲۴ ساعت طول بکشد. البته پس از سفت شدن اولیه می‌توان روی مفصل خاک ریخت.

۳. آیا می‌توان از مفصل رزینی سه راهی T برنا BT1 برای کابل‌های آلومینیومی استفاده کرد؟

بله، مفصل رزینی سه راهی T برنا BT1 نسبت به جنس هادی (مس یا آلومینیوم) خنثی است. نکته مهم انتخاب “کانکتور” مناسب (بی‌متال یا آلومینیومی) و استفاده از خمیر آنتی‌اکسیدان بر روی هادی آلومینیومی قبل از مفصل‌بندی است.
