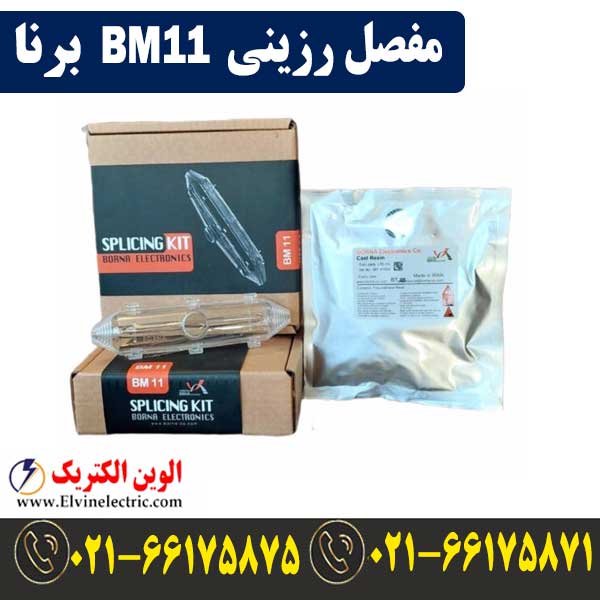

مفصل رزینی BM11 برنا

مفصل رزینی سایز BM11 برنا

در دنیای صنعت برق و مخابرات، حفاظت از اتصالات کابل در برابر رطوبت، فشار مکانیکی و عوامل شیمیایی از اهمیت بسیار بالایی برخوردار است. مفصل رزینی BM11 برنا یکی از پرفروش‌ترین و باکیفیت‌ترین محصولات شرکت برنا الکترونیک است که به دلیل ویژگی‌های فنی برتر و قیمت مقرون‌به‌صرفه، انتخابی ایده‌آل برای مهندسین و پیمانکاران برق محسوب می‌شود. در این مطلب به طور کامل به بررسی مشخصات، کاربردها و مزایای این محصول می‌پردازیم.

مناسب برای :

سیم یا کابل تک رشته 1X1.5 تا 1X70

سیم یا کابل دو رشته 2X1.5 تا 2X16

سیم یا کابل سه رشته 3X1.5 تا 3X16

سیم یا کابل چهار رشته 4X1.5 تا 4X10

سیم یا کابل پنج رشته 5X1.5 تا 5X6

معرفی مفصل رزینی BM11 برنا

مفصل رزینی BM11 برنا (Borna Resin Joint BM11) یک کیت اتصال کابل فشار ضعیف است که برای ایجاد یک اتصال دائمی، ضد آب و عایق بین دو کابل طراحی شده است. مفصل رزینی با استفاده از رزین پلی‌اورتان دو جزئی (Cast Resin) فضای خالی اطراف اتصال کابل را پر کرده و پس از خشک شدن، یک محافظ صلب و غیرقابل نفوذ ایجاد می‌کند.

برند برنا الکترونیک با سال‌ها تجربه در تولید تجهیزات حفاظت کاتدی و اتصالات کابل، مدل BM11 را به گونه‌ای طراحی کرده است که نصب آن بسیار سریع و آسان بوده و نیاز به ابزار خاص یا حرارت (برخلاف مفاصل حرارتی) ندارد. شفاف بودن قاب پلاستیکی این مفصل به نصاب اجازه می‌دهد تا فرآیند پر شدن رزین را به دقت مشاهده کرده و از عدم وجود حباب هوا اطمینان حاصل کند.

مشخصات فنی مفصل رزینی BM11 برنا

برای درک بهتر عملکرد این محصول، نگاهی دقیق به مشخصات فنی آن می‌اندازیم:

مدل محصول: BM11
برند سازنده: برنا الکترونیک (Borna Electronics)
نوع رزین: رزین پلی‌اورتان دو جزئی (Rezin Cast) با قابلیت عایقی بالا
ولتاژ نامی: مناسب برای سطح ولتاژ فشار ضعیف (0.6/1𝐾𝑉0.6/1KV)
جنس بدنه (قالب): پلی‌کربنات شفاف و مقاوم در برابر ضربه (High-impact PC)
محتویات کیت:
قالب شفاف دو تکه
دو پک رزین و هاردنر (مخلوط شونده)
نوار عایق‌بندی و درزگیر
دستکش ایمنی و سمباده
دستورالعمل نصب فارسی
استانداردها: مطابق با استانداردهای بین‌المللی مانند CENELEC HD 623
دمای کاری: مقاوم در بازه دمایی گسترده (از منفی تا مثبت درجه سانتی‌گراد)
ویژگی خاص: واترپروف (Waterproof) و مقاوم در برابر نفوذ مواد شیمیایی خاک

مفصل رزینی BM11 برنا مناسب چه نوع کابل هایی می باشد؟

یکی از بزرگترین مزایای مفصل BM11 برنا ، انعطاف‌پذیری آن در پوشش طیف وسیعی از سایزهای کابل است. این مفصل برای کابل‌های مسی و آلومینیومی، چه مفتولی و چه افشان، و همچنین کابل‌های زره‌دار (Armored) و بدون زره مناسب است.

سایز کابل‌های قابل استفاده برای مفصل BM11:

این مفصل معمولاً برای کابل‌هایی با قطر خارجی (Outer Diameter) بین 8 تا 22 میلی‌متر طراحی شده است. به طور خاص برای کابل‌های زیر کاربرد دارد:

مناسب برای : سیم یا کابل پنج رشته 5X1.5 تا 5X6

سیم یا کابل تک رشته 1X1.5 تا 1X70

سیم یا کابل چهار رشته 4X1.5 تا 4X10

سیم یا کابل دو رشته 2X1.5 تا 2X16

سیم یا کابل سه رشته 3X1.5 تا 3X16

نکته: همیشه قبل از خرید، قطر نهایی کابل خود را با دهانه ورودی مفصل چک کنید.

کاربردهای مفصل رزینی BM11 برنا

به دلیل ساختار مقاوم رزین پس از سخت شدن، این مفصل‌ها در سخت‌ترین شرایط محیطی قابل استفاده هستند. کاربردهای اصلی مفصل رزینی برنا مدل BM11 عبارتند از:

اتصالات مدفون در خاک: ایده‌آل برای کابل‌کشی‌های زیرزمینی که در معرض رطوبت مستقیم خاک هستند.
محیط‌های مرطوب و غرقابی: قابل استفاده در چاه‌های آب، منهول‌ها و مناطقی که سطح آب زیرزمینی بالا است.
تاسیسات صنعتی و پتروشیمی: مقاومت بالا در برابر مواد شیمیایی و خورنده موجود در محیط‌های صنعتی.
روشنایی معابر و پارک‌ها: جهت انشعاب‌گیری یا اتصال کابل‌های روشنایی در فضای باز.
اتصال کابل‌های پمپ شناور: به دلیل خاصیت ضد آب بودن فوق‌العاده.

مزایای استفاده از مفصل‌های رزینی نسبت به حرارتی

آب‌بندی صد در صد: رزین تمام منافذ را پر می‌کند و هیچ راه نفوذی برای آب باقی نمی‌گذارد.
مقاومت مکانیکی: پس از خشک شدن رزین، مفصل تبدیل به یک قطعه سنگ‌مانند می‌شود که در برابر فشار خاک و ضربه مقاوم است.
عدم نیاز به شعله: نصب ایمن بدون نیاز به کپسول گاز و مشعل، که در محیط‌های گازی و پتروشیمی حیاتی است.
طول عمر بالا: عمر مفید این مفاصل اغلب بیشتر از عمر خود کابل است (بیش از 30 سال).

سوالات متداول مفصل رزینی BM11 برنا

1. زمان خشک شدن رزین مفصل BM11 چقدر است؟

زمان خشک شدن مفصل رزینی BM11 برنا (Curing Time) بستگی مستقیم به دمای محیط دارد. در دمای معمولی (25 درجه)، رزین حدود 45 تا 60 دقیقه زمان نیاز دارد تا به سفتی اولیه برسد و پس از 24 ساعت به نهایت سختی خود می‌رسد.

2. آیا تاریخ انقضا برای رزین مفصل رزینی BM11 برنا وجود دارد؟

بله، رزین‌های دو جزئی معمولاً دارای تاریخ مصرف هستند (معمولاً 2 تا 3 سال پس از تولید). حتماً هنگام خرید به تاریخ درج شده روی بسته‌بندی رزین دقت کنید. ما در نمایندگی برنا همواره محصولات با تاریخ روز را ارائه می‌دهیم.

3. آیا می‌توان از این مفصل رزینی BM11 برنا برای کابل‌های فشار متوسط استفاده کرد؟

خیر، مفصل رزینی BM11 منحصراً برای کابل‌های فشار ضعیف (Low Voltage) تا 1 کیلوولت طراحی شده است.

4. نحوه مخلوط کردن رزین در مفصل رزینی BM11 برنا چگونه است؟

در مدل‌های جدید برنا، رزین و هاردنر در یک کیسه دو قسمتی قرار دارند. کافیست جداکننده وسط کیسه را باز کنید و دو مایع را به مدت 2 تا 3 دقیقه درون همان کیسه ورز دهید تا کاملاً مخلوط شوند، سپس داخل قالب بریزید.

نمایندگی مفصل رزینی برنا

خرید مفصل رزینی BM11 برنا و باکیفیت، تضمین‌کننده ایمنی شبکه برق شماست. برای تهیه مفصل رزینی BM11 برنا با ضمانت اصالت کالا و بهترین قیمت بازار، می‌توانید با نمایندگی فروش محصولات برنا تماس بگیرید. کارشناسان ما آماده ارائه مشاوره فنی و راهنمایی در انتخاب سایز مناسب مفصل برای پروژه شما هستند.

برای استعلام قیمت روز، دریافت کاتالوگ و ثبت سفارش با شماره‌های زیر در ارتباط باشید:
