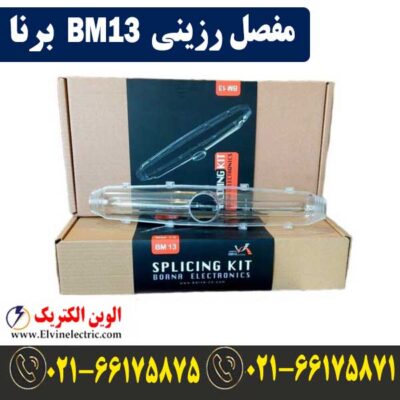

در سطوح بالاتر انتقال جریان در فشار ضعیف، جایی که قطر کابلها افزایش مییابد، استفاده از تجهیزات اتصال معمولی دیگر پاسخگو نیست. مفصل رزینی BM13 برنا، پاسخی مهندسی شده به نیاز پیمانکاران برای اتصال کابلهای قطورتر و اصلی شبکه است. اگر پروژه شما نیازمند مفصلی با ابعاد بزرگ، حجم رزین بالا و قابلیت اطمینان صددرصدی در برابر نفوذ آب است، مدل BM13 دقیقاً همان قطعه گمشده پازل شماست.
چرا مفصل رزینی BM13 برنا انتخاب اول مهندسین است؟
برخلاف سایزهای کوچکتر، مفصل BM13 (Borna Resin Joint BM13) برای تحمل تنشهای مکانیکی و حجم کابلهای سنگینتر طراحی شده است. شرکت برنا الکترونیک در طراحی این مدل، فضای داخلی قالب (Shell) را به گونهای بهینه کرده که حجم رزین کافی برای عایقکاری کابلهایی با سطح مقطع بالا فراهم شود.
مفصل رزینی برنا یک کیت کامل اتصال مستقیم (Straight Joint) است که با استفاده از تکنولوژی رزین پلیاورتان هیدرولیز پایدار، یک پیوند مولکولی قدرتمند ایجاد میکند. پس از اتمام فرآیند نصب، شما عملاً یک کابل یکپارچه خواهید داشت که در برابر رطوبت خاک، فشار آبهای زیرزمینی و حتی مواد شیمیایی خورنده، نفوذناپذیر است.
مفصل رزینی BM13 برنا الکترونیک مناسب برای
سیم یا کابل تک رشته 1X1.5 تا 1X240
سیم یا کابل دو رشته 2X1.5 تا 2X95
سیم یا کابل سه رشته 3X1.5 تا 3X70
سیم یا کابل چهار رشته 4X1.5 تا 4X50
سیم یا کابل پنج رشته 5X1.5 تا 5X50
آنالیز دقیق مشخصات فنی BM13
به عنوان یک کارشناس برق، باید بدانید که BM13 صرفاً یک محفظه پلاستیکی نیست. مشخصات فنی متمایز این محصول عبارتند از:
کد محصول: BM13 سازنده: شرکت برنا الکترونیک (پیشرو در حفاظت کاتدی و اتصالات) نوع عایق: رزین دو جزئی گرماسخت (Thermosetting Resin) کلاس ولتاژی:𝑈0/𝑈(𝑈𝑚):0.6/1(1.2)𝑘𝑉U0 /U(Um):0.6/1(1.2)kV
ابعاد تقریبی: طول مفصل در این مدل حدود 350 تا 360 میلیمتر است (کاملاً بزرگتر از سری BM12). حجم رزین مورد نیاز: حدود 1.5 تا 2 کیلوگرم (بسته به نوع بستهبندی متغیر است، اما حجم آن برای پر کردن محفظه بزرگ BM13 کافیست). قطر دهانه ورودی: قابلیت پذیرش کابلهایی با قطر شیت (غلاف) خارجی تا حدود 45 میلیمتر. استاندارد مرجع: منطبق با DIN VDE 0291 و CENELEC HD 623.
کاتالوگ مفصل رزینی برنا
دامنه کاربرد مفصل BM13 مناسب برای کدام سایز کابل؟
مهمترین بخش برای یک تکنسین، تطابق سایز کابل با مفصل است. مدل BM13 پل ارتباطی میان کابلهای توزیع نیمهسنگین است. این مفصل برای بازه قطری 30 تا 45 میلیمتر طراحی شده و مشخصاً برای کابلهای زیر پیشنهاد میشود:
مفصل رزینی BM13 برنا الکترونیک مناسب برای سیم یا کابل تک رشته 1X1.5 تا 1X240
سیم یا کابل دو رشته 2X1.5 تا 2X95
سیم یا کابل سه رشته 3X1.5 تا 3X70
سیم یا کابل چهار رشته 4X1.5 تا 4X50
سیم یا کابل پنج رشته 5X1.5 تا 5X50
نکته فنی: همواره فضای کافی برای قرارگیری دوراهههای (Connectors) سایز بالا در داخل شکم این مفصل تعبیه شده است.
سناریوهای کاربردی مفصل رزینی BM13
با توجه به ابعاد و استحکام مکانیکی بالای مدل BM13، این محصول در پروژههای زیربنایی کاربرد دارد:
فیدرهای اصلی کارخانجات: اتصال کابلهای تغذیه اصلی تابلوهای برق صنعتی. شبکههای آب و فاضلاب: استفاده در حوضچههایی که احتمال غرق شدن کابل وجود دارد (IP68 واقعی). پروژههای راهسازی و تونل: اتصال کابلهای روشنایی جتفنها و سیستمهای تهویه که کابلهای ضخیم دارند. تعمیرات کابلهای آسیبدیده: به دلیل طول بلندتر (حدود 36 سانتیمتر)، برای ترمیم پارگیهای وسیع کابل بسیار مناسب است.
سوالات متداول درباره مفصل رزینی BM13 برنا
1. آیا مقدار رزین موجود در بسته مفصل رزینی BM13 برنا برای پر کردن کامل قالب کافی است؟
بله، پکیجهای مفصل رزینی BM13 برنا برنا حاوی حجم رزین محاسبه شده (اغلب در بستههای بزرگتر یا دو پک رزین) هستند تا تمام فضای خالی اطراف کابلهای قطور را پر کنند.
2. آیا میتوانم کابل زرهدار (Armored) را با BM13 مفصلبندی کنم؟
بله، فضای داخلی مفصل رزینی BM13 برنا اجازه میدهد تا پیوستگی زره (Earth Continuity) را با استفاده از بافههای مسی و فنرهای رول برقرار کنید و سپس رزینریزی را انجام دهید.
3. نگهداری رزین تا قبل از مصرف چگونه باید باشد؟
رزینهای حجیمتر مانند مدل مفصل رزینی BM13 برنا باید حتماً در دمای متعادل (15 تا 35 درجه) و دور از تابش مستقیم نور خورشید انبار شوند تا خاصیت شیمیایی خود را از دست ندهند.
مرکز فروش و نمایندگی رسمی محصولات برنا
در پروژههای کابلکشی سنگین، ریسک استفاده از مفصلهای متفرقه یا تاریخگذشته بسیار بالاست. برای اطمینان از اینکه رزین مفصل BM13 شما به درستی عمل کرده و کابل گرانقیمت شما را محافظت میکند، تنها از نمایندگی معتبر خرید کنید.
ما اصالت کالا، تازگی تاریخ تولید رزین و قیمت رقابتی را برای شما تضمین میکنیم. جهت مشاوره تخصصی در مورد سایزینگ کابل و ثبت سفارش، با نمایندگی فروش مفصل رزینی برنا پلهای ارتباطی زیر در اختیار شماست:
