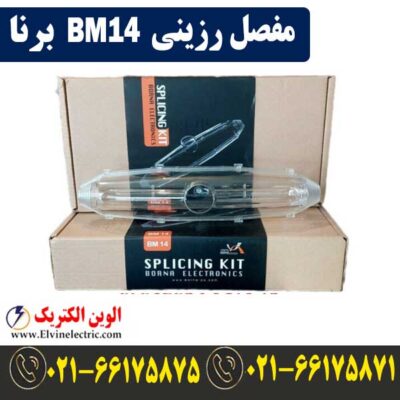

مفصل رزینی BM14 برنا

راهنمای خرید مفصل رزینی BM14 برنا

زمانی که صحبت از کابل‌کشی در مقیاس صنعتی و فیدرهای اصلی برق می‌شود، کوچکترین ضعف در نقطه اتصال می‌تواند منجر به فاجعه شود. در این سطح از جریان و سطح مقطع کابل، شما به مفصلی نیاز دارید که فضای کافی برای دوراهه‌های بزرگ (Ferrule) داشته باشد و حجم رزین آن بتواند عایقی یکپارچه و ضخیم ایجاد کند. مفصل رزینی BM14 برنا ، دقیقاً برای پاسخگویی به این نیازهای سنگین مهندسی شده است. مفصل رزینی ، گزینه‌ای بی‌رقیب برای پیمانکارانی است که به دنبال ایمنی حداکثری در اتصالات کابل‌های فشار ضعیف با سایز بالا هستند.

مفصل رزینی BM14 برنا به طور خاص برای سایزهای زیر پیشنهاد می‌شود:

سیم یا کابل تک رشته 1X1.5 تا 1X400

سیم یا کابل دو رشته 2X1.5 تا 2X120

سیم یا کابل سه رشته 3X1.5 تا 3X95

سیم یا کابل چهار رشته 4X1.5 تا 4X95

سیم یا کابل پنج رشته 5X1.5 تا 5X70

آشنایی با ساختار مفصل رزینی BM14 برنا

مفصل رزینی BM14 برنا (Borna Resin Joint BM14)، یکی از بزرگترین اعضای خانواده اتصالات کابل شرکت برنا الکترونیک است. این کیت اتصال مستقیم (Straight Through Joint)، با بهره‌گیری از تکنولوژی رزین‌های پلیمری سرد، کابل را در یک محفظه سخت و غیرقابل نفوذ دفن می‌کند.

تفاوت کلیدی مدل BM14 با مدل‌های پایین‌تر، در حجم محفظه و ابعاد فیزیکی آن است. این مفصل به گونه‌ای طراحی شده که بتواند تنش‌های حرارتی ناشی از عبور جریان‌های بالا در کابل‌های ضخیم را مدیریت کرده و پایداری مکانیکی فوق‌العاده‌ای در برابر رانش زمین یا فشارهای محیطی ارائه دهد. بدنه شفاف این مفصل از پلیمرهای مهندسی ساخته شده که در برابر ضربه مقاوم بوده و امکان نظارت بصری بر فرآیند تزریق رزین را فراهم می‌کند.

دیتای فنی و مشخصات دقیق محصول

به عنوان یک متخصص، نگاه به اعداد و ارقام برایتان اولویت دارد. مشخصات فنی متمایز BM14 عبارتند از:

شناسه تجاری: مفصل رزینی برنا مدل BM14
مکانیزم عایق: رزین ریختگی دو جزئی پلی‌اورتان (Polyurethane)
محدوده ولتاژ کاری: مناسب برای شبکه فشار ضعیف تا ۱ کیلوولت (0.6/1𝐾𝑉0.6/1KV)
طول بدنه مفصل: تقریباً 400 تا 430 میلی‌متر (فضای کار وسیع برای نصب راحت‌تر)
قطر کابل مجاز: پشتیبانی از کابل‌هایی با قطر خارجی (OD) تا حدود 55 الی 58 میلی‌متر.
حجم رزین: این کیت معمولاً شامل بسته‌های حجیم رزین (بیش از 2 تا 2.5 کیلوگرم) است تا محفظه بزرگ آن کاملاً پر شود.
استانداردها: تولید شده بر مبنای الزامات VDE 0278 و CENELEC.
محتویات جعبه: دو کفه قالب، پک‌های رزین و هاردنر، نوار آب‌بندی دور کابل، درپوش‌ها، دستکش ایمنی و راهنمای فارسی.

مفصل رزینی BM14 برنا مناسب چه نوع کابل هایی می باشد؟

این مفصل مخصوص «لیگ سنگین» کابل‌های فشار ضعیف است. اگر با کابل‌های قطور سروکار دارید که در مدل‌های BM12 یا BM13 جا نمی‌شوند یا فضای کافی برای بستن کابلشو و دوراهه ندارند، BM14 راه حل شماست.

این مدل به طور خاص برای سایزهای زیر پیشنهاد می‌شود:

سیم یا کابل تک رشته 1X1.5 تا 1X400

سیم یا کابل دو رشته 2X1.5 تا 2X120

سیم یا کابل سه رشته 3X1.5 تا 3X95

سیم یا کابل چهار رشته 4X1.5 تا 4X95

سیم یا کابل پنج رشته 5X1.5 تا 5X70

نکته تخصصی: همیشه قطر نهایی کابل (با احتساب روکش و زره احتمالی) را اندازه بگیرید، زیرا استاندارد کابل‌های تولیدکنندگان مختلف ممکن است کمی متفاوت باشد.

کاربردهای کلیدی مفصل BM14 در صنعت

با توجه به استحکام و حجم بالای رزین در مدل BM14، این محصول در بخش‌های زیربنایی و حیاتی مورد استفاده قرار می‌گیرد:

خطوط انتقال اصلی شهرک‌های صنعتی: اتصال کابل‌های مادر که برق را از پست ترانس به کارخانجات می‌رسانند.
صنایع نفت، گاز و پتروشیمی: مقاومت عالی رزین در برابر هیدروکربن‌ها، این مفصل را برای محیط‌های آلوده نفتی مناسب می‌سازد.
معادن و تونل‌سازی: مقاومت در برابر سایش و ضربات مکانیکی در محیط‌های خشن معدنی.
تاسیسات دریایی و بنادر: به دلیل خاصیت ضدآب بودن مطلق و مقاومت در برابر شوری آب.
اتصال کابل‌های زره‌دار سنگین: فضای کافی داخل مفصل برای نصب تجهیزات پیوستگی زره (Earth continuity kit) وجود دارد.

سوالات متداول درباره مفصل رزینی BM14 برنا

۱. آیا نصب مفصل رزینی BM14 برنا نیاز به ابزار پرس خاصی دارد؟

برای اتصال هادی‌های کابل (سیم‌های مسی یا آلومینیومی) در این سایز، حتماً نیاز به دوراهه (Muff) و دستگاه پرس هیدرولیک دارید. اما برای خودِ بدنه مفصل و رزین‌ریزی، ابزار خاصی نیاز نیست و همه چیز در کیت موجود است.

۲. زمان گیرایی رزین در این حجم چقدر است؟

از آنجایی که حجم رزین در مفصل رزینی BM14 برنا زیاد است، واکنش شیمیایی گرمازاست. معمولاً در دمای ۲۵ درجه، حدود یک ساعت زمان برای سفت شدن اولیه نیاز است، اما توصیه می‌شود تا چند ساعت پس از نصب، مفصل تحت کشش یا فشار شدید قرار نگیرد.

۳. تفاوت اصلی BM14 با BM13 چیست؟

مفصل رزینی BM14 برنا نه تنها طول بیشتری دارد، بلکه قطر محفظه آن نیز بزرگتر است. این یعنی فضای بیشتر برای عایق‌کاری کابل‌های ضخیم‌تر و ایمنی بالاتر برای اتصالات حساس.

۴. آیا رزین تاریخ گذشته قابل تشخیص است؟

بله، رزین سالم باید مایع و روان باشد. اگر یکی از اجزا سفت شده یا کریستالی شده باشد، فاسد است. خرید از نمایندگی معتبر تضمین‌کننده تازگی مواد شیمیایی است.

نمایندگی فروش مفصل رزینی برنا

در اتصالات کابل‌های قطور و گران‌قیمت، استفاده از مفصل‌های تقلبی یا بی‌کیفیت ریسک بسیار بزرگی است. یک اتصال ضعیف می‌تواند باعث آتش‌سوزی یا توقف خط تولید شود. ما به عنوان نمایندگی محصولات برنا ، اصالت کالا و سلامت فیزیکی و شیمیایی مفصل‌های رزینی سری BM را تضمین می‌کنیم.

برای دریافت مشاوره تخصصی جهت انتخاب سایز مناسب، استعلام موجودی و دریافت لیست قیمت روز مفصل رزینی BM14، همکاران ما در واحد فروش آماده پاسخگویی هستند:
