کلید حرارتی چانت 13 تا 18 آمپر NS2-25

کلید حرارتی چینت 13 تا 18 آمپر NS2-25

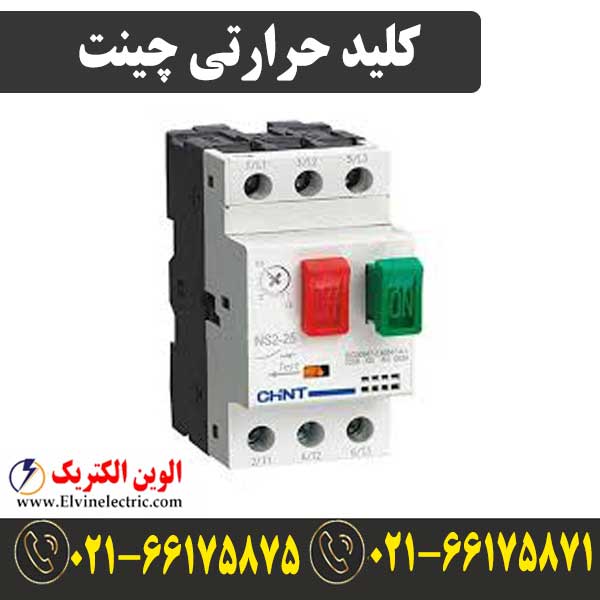

کلید حرارتی چینت 13 تا 18 آمپر NS2-25 در واقع یک وسیله حفاظتی می باشد که از می توان گفت از یک کلید مینیاتوری و یک بی متال تشکیل شده است تا موتورهای الکتریکی را در برابر اضافه جریان و اتصال کوتاه محافظت کند. کلید حرارتی چینت یکی از برند هایی می باشد که در بازار ایران مورد توجه و استفاده قرار گرفته و با توجه به کیفیت خوبی که دارد در بسیاری از تابلوها و مدارات الکتریکی مورد استفاده قرار می گیرد. به کلید های حرارتی بصورت مختصر MPCB گفته می شود و از ویژگی های این کلید می توان به قطع موتور در زیر بار اشاره کرد. در این قسمت به بررسی کلید حرارتی 13 تا 18 آمپر چانت و ویژگی های آن در مدارات الکتریکی می پردازیم.

قیمت کلید حرارتی چانت 13 تا 18 آمپر NS2-25 با توجه به نمایندگی های فروش مختلف قیمتی در حدود 1547000 هزار تومان دارد. جهت دریافت قیمت روز با شماره تلفن 02166175875 – 02166175871 در تماس باشید.

کلید حرارتی چینت با توجه به انواع رنج آمپر کاری آنها دارای مغادیر متفاوتی می باشد. در این قسمت به بررسی قیمت کلید حرارتی چانت 13 تا 18 آمپر می پردازیم ولی با توجه به نوسانات قیمتی که در بازار وجود دارد حتما قبل از خرید آنلاین کلید حرارتی چانت جهت دریافت استعلام قیمت با شماره های 02166175875 – 02166175871 – 09999601608 تماس حاصل فرمایید تا از قیمت ها مطاع شوید.

ویژگی های کلید حرارتی 13 تا 18  آمپر چینت

کلید حرارتی چینت 13 تا 18 آمپر در مدارات برای محافظت مدار و موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه استفاده می شود. ولی شاید این سوال پیش آید که وظیفه بی متال چینت در مدارات همین می باشد .پس چرا باید به جای استفاده از بی متال از کلیدهای حرارتی استفاده شود؟

در پاسخ به این سوال باید بگوییم که کلید های حرارتی نسبت به بی متال امنیت بالاتری را برای مدارات ما فراهم می کند. از ویژگی های آن می توان به قطع مدار در زیر بار اشاره کرد که این یکی از ویژگی های نسبت به بی متال می باشد.

ویژگی دومی که بسیار اهمیت دارد این می باشد که در مداراتی که از کلید های حرارتی استفاده می شود در صورت بروز خطا کل مدار قطع می شود ولی بی متال می تواند فقط مدار فرمان را قطع کند.

با توجه به کارایی کلید حرارتی و ویژگی های آن نسبت به بی متال در مدارات الکتریکی برای محافظت از موتورهای حتما باید از این تجهیز استفاده کرد تا در صورت بروز خطا موتور بصورت کامل حتی در زیر بار از مدار خارج شود و کل مدار قطع شود تا از بروز خسارت جلوگیری شود.

قیمت کلید حرارتی 56 تا 80 آمپر چینت

کلید حرارتی 20 تا 25 آمپر چینت

قیمت کلید حرارتی 6 تا 10 آمپر چینت

قیمت کلید حرارتی هیوندای

کلید حرارتی ال اس

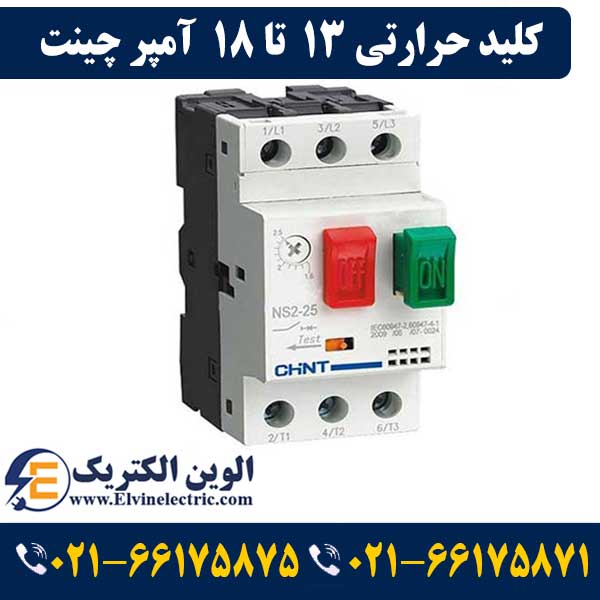

مشخصات فنی کلید حرارتی 13 تا 18 آمپر چینت

دارای شستی قطع و وصل یا کلید ۰ و ۱ می‌باشند (برای کنترل دستی).

مانند بیمتال‌ها دارای درجه تنظیم جریان می‌باشد (درجه آن را معمولاً ۱۰ درصد بیشتر از جریان نامی موتور تنظیم می‌کنند).

دارای کلید تست، برای تست سالم بودن کلیدمی باشند.

دارای ۳ فاز قدرت است (ورودی به برق و خروجی آن به موتو وصل می‌شود).

مشخصات فنی کلید حرارتی چانت (چینت)

کلید حرارتی : محافطت در برابر اضافه جریان , اتصال کوتاه و قطع فاز.

کلیدرنج جریان از 0.1 تا 80A

کلیدعملکرد در گستره دمایی -5° C تا +40° C

کلیدمطابق با استاندارد های IEC/EN 60947-2 و IEC/EN 60947-4-1

کلیدرنج کامل لوازم جانبی

Chint’s NXR and NR2 series thermal overload relays are three‑phase motor protection devices engineered for overload and phase‑failure protection in AC systems operating at 50Hz or 60Hz, up to 690 V, and with adjustable current ranges typically between 0.1 A and 630 A. They include features such as continuously adjustable current settings, temperature compensation for stable performance across varying ambient conditions, manual or automatic reset options, test and stop push‑buttons, and a clear trip indicator. These compact relays can either be plugged directly onto compatible Chint contactors or installed independently, offering versatility and compliance with IEC/EN 60947‑4‑1 and IEC/EN 60947‑5‑1 standards.

فارسی (ترجمه):

رله‌های بار حرارتی سری NXR و NR2 ساخت چینت، دستگاه‌هایی برای حفاظت از موتور سه‌فاز در برابر اضافه بار و قطع فاز در سیستم‌های AC با فرکانس‌های ۵۰ یا ۶۰ هرتز، تا ولتاژ ۶۹۰ ولت و جریان قابل تنظیم معمولاً بین ۰٫۱ تا ۶۳۰ آمپر هستند. این رله‌ها شامل ویژگی‌هایی مانند تنظیم پیوسته جریان، جبران دمایی برای عملکرد پایدار در شرایط محیطی مختلف، گزینه‌های ریست دستی یا اتوماتیک، کلیدهای آزمون و توقف، و نشانگر تریپ واضح می‌باشند. این رله‌ها به‌صورت جمع‌وجور طراحی شده‌اند و می‌توانند به‌طور مستقیم روی کلیدهای اتصال چینت نصب شوند یا به‌صورت مستقل نصب گردند، که این امر انعطاف‌پذیری بالا و تطبیق با استانداردهای IEC/EN 60947‑4‑1 و IEC/EN 60947‑5‑1 را فراهم می‌آورد. منبع

نمایندگی فروش چینت در لاله زار

شما عزیزان می تواید جهت دریافت لیست قیمت محصولات چانت با نمایندگی فروش چانت در لاله زار و با شماره های 09999601608 – 02166175875 – 02166175871 تماس حاصل فرمایید و نسبت به استعلام قیمت محصولات و دریافت آخرین لیست قیمت اقدام کنید.

سوالات متداول

1. کلید حرارتی چانت 13 تا 18 آمپر NS2-25 چه نوع موتوری را پوشش می‌دهد؟
کلید حرارتی چانت 13 تا 18 آمپر NS2-25 برای حفاظت از موتورهای سه‌فاز با جریان نامی بین 13 تا 18 آمپر مناسب است. این بازه جریان معمولاً مربوط به موتورهایی با توان حدود 7.5 تا 11 کیلووات (بسته به ولتاژ) می‌باشد. این کلید با ترکیب حفاظت حرارتی و مغناطیسی، از موتور در برابر اضافه‌بار و اتصال کوتاه محافظت کامل به‌عمل می‌آورد.

2. آیا کلید حرارتی چانت 13 تا 18 آمپر NS2-25 نیاز به فیوز دارد؟
خیر، کلید حرارتی چانت 13 تا 18 آمپر NS2-25 یک کلید محافظ موتور مستقل است که نیازی به فیوز جداگانه ندارد. این کلید با داشتن مکانیزم مغناطیسی و حرارتی داخلی، از تجهیزات در برابر اضافه‌جریان، اتصال کوتاه و قفل‌کردن موتور محافظت می‌کند و برای استفاده مستقیم در تابلو برق طراحی شده است.

3. چگونه می‌توان جریان کلید حرارتی چانت 13 تا 18 آمپر NS2-25 را به‌درستی تنظیم کرد؟
برای تنظیم دقیق کلید حرارتی چانت 13 تا 18 آمپر NS2-25، باید جریان نامی موتور را بررسی کرده و از طریق پیچ تنظیم موجود روی بدنه کلید، جریان را در بازه 13 تا 18 آمپر تنظیم کنید. بهتر است جریان تنظیم‌شده کمی بالاتر از جریان کاری موتور باشد اما از مقدار نامی تجاوز نکند تا حفاظت بهینه انجام شود.
