تفاوت کابلشو و سرکابل
در این مقاله به بررسی تفاوت کابلشو و سرکابل میپردازد تا انتخاب این تجهیزات برای کاربران سادهتر و دقیقتر شود. در این متن توضیح داده شده که کابلشو چه نقشی در ایجاد یک اتصال الکتریکی مطمئن بین کابل و تجهیزات دارد و با انواع آن از نظر جنس و کاربرد آشنا میشوید. همچنین سرکابل بهعنوان قطعهای مهم برای عایقبندی و افزایش ایمنی انتهای کابلها معرفی شده و انواع آن بر اساس محل نصب و روش ساخت بهصورت خلاصه توضیح داده شده است. در نهایت، تفاوتهای اصلی کابلشو و سرکابل به شکلی روشن بیان شده تا خواننده بتواند با آگاهی بیشتر، گزینه مناسب را برای استفاده در سیستمها و پروژههای برق صنعتی انتخاب کند.
تفاوت کابلشو و سرکابل چیست؟
مهمترین تفاوت کابلشو و سرکابل در وظیفه و کاربرد آنهاست. کابلشو برای برقراری اتصال الکتریکی مطمئن بین کابل و تجهیز استفاده میشود، در حالی که سرکابل برای عایقبندی و ایمنسازی انتهای کابل بهکار میرود. کابلشو مستقیماً با هادی کابل در تماس است و جریان را عبور میدهد، اما سرکابل بیشتر با لایههای عایقی کابل سروکار دارد.
از نظر سطح ولتاژ نیز تفاوت قابلتوجهی وجود دارد؛ کابلشو معمولاً در برق فشار ضعیف و تابلوهای صنعتی استفاده میشود، اما سرکابل مخصوص کابلهای فشار متوسط و فشار قوی است. همچنین کابلشو قطعهای فلزی (مسی یا آلومینیومی) است، در حالی که سرکابل ترکیبی از مواد عایقی، سیلیکونی یا پلیمری میباشد.
بهطور خلاصه، در یک سیستم استاندارد، کابلشو وظیفه اتصال را انجام میدهد و سرکابل وظیفه حفاظت و ایمنی را تکمیل میکند و این دو قطعه جایگزین یکدیگر نیستند بلکه مکمل هم هستند
انتخاب کابلشو و سرکابل مناسب در پروژههای برق صنعتی
در پروژههای برق صنعتی، انتخاب صحیح کابلشو و سرکابل نقش کلیدی در ایمنی، پایداری اتصال و افزایش عمر تجهیزات دارد. کابلشو باید متناسب با جنس هادی کابل (مسی یا آلومینیومی)، سطح مقطع، جریان عبوری و نوع اتصال به تجهیز انتخاب شود تا کمترین مقاومت الکتریکی و بیشترین استحکام مکانیکی را فراهم کند. از طرف دیگر، سرکابل باید با توجه به سطح ولتاژ کابل، محل نصب (داخلی یا بیرونی)، شرایط محیطی مانند رطوبت، آلودگی و دما و همچنین تکنولوژی ساخت (حرارتی یا سرد) انتخاب شود. استفاده از کابلشو یا سرکابل نامناسب میتواند منجر به داغشدن اتصال، تخلیه جزئی، آسیب عایقی و حتی بروز حوادث جدی در شبکه برق شود؛ بنابراین انتخاب مهندسی و مطابق استاندارد، یک ضرورت حرفهای برای تکنسینها و مهندسین برق محسوب میشود.
در جدول زیر، مهمترین معیارهای انتخاب کابلشو و سرکابل مناسب در پروژههای برق صنعتی بهصورت خلاصه و کاربردی آورده شده است:
کابلشو چیست و چه کاربردی دارد؟
کابلشو (Cable Lug) یکی از مهمترین اتصالات الکتریکی در سیستمهای برق فشار ضعیف و فشار متوسط است که برای اتصال هادی کابل به تجهیزات الکتریکی مانند شینه، کلید، کنتاکتور، فیوز، ترمینال و تابلو برق استفاده میشود. کابلشو در واقع رابطی مطمئن بین کابل و تجهیز مصرفکننده است که باعث کاهش مقاومت اتصال، جلوگیری از داغشدن و افزایش ایمنی سیستم میشود.
در پروژههای صنعتی، استفاده از کابل بدون کابلشو یا با اتصال غیر استاندارد، یکی از اصلیترین دلایل جرقه، افت ولتاژ و آتشسوزی محسوب میشود. به همین دلیل انتخاب کابلشوی مناسب از نظر جنس، سایز و نوع پرس، اهمیت بسیار بالایی دارد
انواع کابلشو از نظر جنس
کابلشوها بسته به نوع هادی کابل و شرایط محیطی در مدلهای مختلفی تولید میشوند:

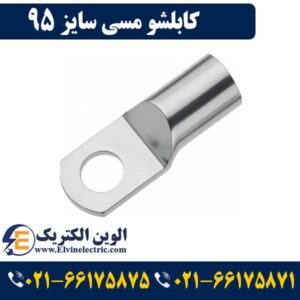

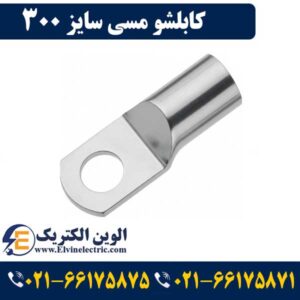

پرکاربردترین نوع کابلشو که برای کابلهای مسی استفاده میشود و دارای رسانایی بالا، استحکام مکانیکی مناسب و طول عمر زیاد است. قیمت کابلشو مسی نسبت به سایر مدلها بالاتر است اما در پروژههای حساس صنعتی انتخاب اول مهندسین برق محسوب میشود.

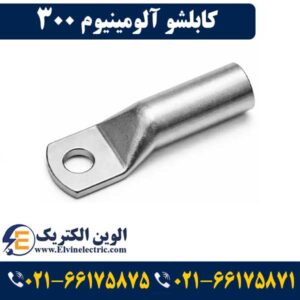

مخصوص کابلهای آلومینیومی که وزن کمتر و قیمت پایینتری دارد، اما در برابر اکسیداسیون حساستر است و حتماً باید بهدرستی نصب شود.

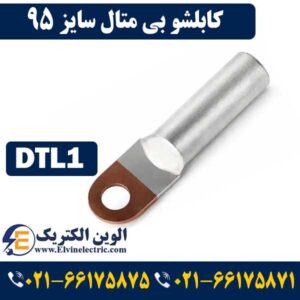

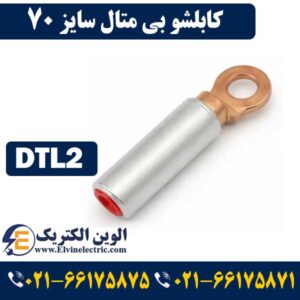

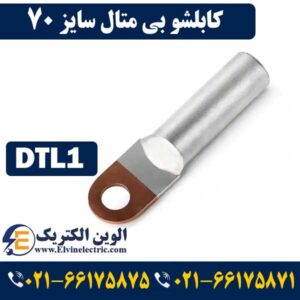

کابلشو بیمتال (مس به آلومینیوم)
برای اتصال کابل آلومینیومی به شینه یا تجهیزات مسی استفاده میشود و از ایجاد خوردگی گالوانیکی جلوگیری میکند. کابلشو بیمتال در شبکههای توزیع برق و تابلوهای صنعتی بسیار پرکاربرد است.
سرکابل چیست و چه وظیفهای دارد؟
سرکابل (Cable Termination) تجهیزی است که برای عایقبندی، محافظت و ایمنسازی انتهای کابلهای فشار متوسط و فشار قوی استفاده میشود. برخلاف کابلشو که وظیفه اتصال الکتریکی دارد، وظیفه اصلی سرکابل کنترل میدان الکتریکی، جلوگیری از تخلیه جزئی و افزایش ایمنی کابل است.
سرکابلها معمولاً در انتهای کابلهایی که به ترانس، کلیدهای MV، پست برق یا خطوط هوایی متصل میشوند، نصب میگردند و نقش بسیار مهمی در جلوگیری از شکست عایقی و برقگرفتگی دارند.
انواع سرکابل از نظر محل نصب
انواع سرکابل از نظر محل نصب یکی از مهمترین دستهبندیها در انتخاب سرکابل مناسب برای پروژههای برق صنعتی و شبکههای توزیع است، زیرا شرایط محیطی محل نصب تأثیر مستقیمی بر عملکرد عایقی، طول عمر و ایمنی کابل دارد. از این نظر، سرکابلها به دو نوع اصلی سرکابل داخلی (Indoor) و سرکابل بیرونی (Outdoor) تقسیم میشوند. سرکابل داخلی برای نصب در فضاهای بسته مانند تابلوهای برق، پستهای سرپوشیده، اتاقهای برق و محیطهایی با رطوبت، گردوغبار و آلودگی کنترلشده طراحی شده است. این نوع سرکابل معمولاً ابعاد کوچکتری دارد، نصب آن سادهتر است و برای کابلهای فشار متوسط در محیطهای صنعتی داخلی کاربرد گستردهای دارد، اما در برابر عوامل جوی مقاومت بالایی ندارد و استفاده از آن در فضای باز توصیه نمیشود.
در مقابل، سرکابل بیرونی مخصوص نصب در محیطهای روباز، پستهای برق فضای باز، ورودی ترانسفورماتورها و خطوط انتقال طراحی شده و از نظر عایقی و مکانیکی بسیار مقاومتر است. این نوع سرکابل در برابر اشعه UV، بارندگی، تغییرات شدید دما، آلودگیهای صنعتی و تنشهای محیطی مقاومت بالایی دارد و معمولاً از مواد سیلیکونی یا پلیمری با کیفیت بالا ساخته میشود. انتخاب صحیح بین سرکابل داخلی و بیرونی نقش مهمی در جلوگیری از تخلیه جزئی، شکست عایقی و افزایش ایمنی شبکه دارد و مهندسین برق باید با توجه به محل نصب، سطح ولتاژ و شرایط محیطی، نوع مناسب سرکابل را انتخاب کنند تا عملکرد پایدار و طول عمر کابل تضمین شود.
انواع سرکابل از نظر تکنولوژی ساخت
انواع سرکابل از نظر تکنولوژی ساخت بهطور مستقیم بر کیفیت عایقبندی، سهولت نصب و میزان اطمینان عملکرد کابل در شبکههای برق فشار متوسط و قوی تأثیر میگذارد. از این نظر، سرکابلها عمدتاً به دو نوع سرکابل حرارتی (Heat Shrink) و سرکابل سرد (Cold Shrink) تقسیم میشوند. سرکابل حرارتی با استفاده از حرارت (هیتر یا مشعل مخصوص) روی کابل جمع میشود و لایهای یکنواخت و عایق ایجاد میکند؛ این نوع سرکابل به دلیل قیمت مناسب، دسترسی آسان و نصب رایج، در بسیاری از پروژههای صنعتی و تابلوهای برق کاربرد دارد. در مقابل، سرکابل سرد بدون نیاز به حرارت و تنها با باز شدن هسته داخلی روی کابل نصب میشود و به دلیل حفظ خواص عایقی در طول زمان، عدم وابستگی به مهارت حرارتدهی و مقاومت بالاتر در برابر تخلیه جزئی، گزینهای ایدهآل برای پروژههای حساس، محیطهای صنعتی سنگین و تأسیسات نفت، گاز و پتروشیمی محسوب میشود.
سوالات متداول تفاوت کابلشو و سرکابل
کابلشو چیست و چه کاربردی در برق صنعتی دارد؟
کابلشو قطعهای فلزی است که برای اتصال مطمئن کابل به تجهیزات الکتریکی مانند شینه، کلید، کنتاکتور و تابلو برق استفاده میشود. وظیفه اصلی کابلشو کاهش مقاومت اتصال، عبور ایمن جریان و جلوگیری از داغشدن و شلشدگی اتصال است.
سرکابل چه نقشی در سیستمهای برق دارد؟
سرکابل برای عایقبندی و ایمنسازی انتهای کابلهای برق، بهویژه در ولتاژهای متوسط و قوی، بهکار میرود. این تجهیز از تخلیه جزئی، برقگرفتگی و شکست عایقی جلوگیری کرده و ایمنی شبکه برق را افزایش میدهد.
تفاوت اصلی کابلشو و سرکابل چیست؟
تفاوت اصلی کابلشو و سرکابل در کاربرد آنهاست؛ کابلشو برای ایجاد اتصال الکتریکی بین کابل و تجهیز استفاده میشود، در حالی که سرکابل وظیفه عایقبندی و حفاظت از انتهای کابل را بر عهده دارد. این دو قطعه مکمل یکدیگر هستند و جایگزین هم نمیشوند.
در چه پروژههایی باید از سرکابل و در چه مواردی از کابلشو استفاده کرد؟
در پروژههای برق فشار ضعیف و تابلوهای صنعتی معمولاً از کابلشو استفاده میشود، اما در کابلهای فشار متوسط و قوی، بهویژه در پستهای برق و ترانسفورماتورها، استفاده از سرکابل ضروری است. انتخاب صحیح هرکدام به سطح ولتاژ، محل نصب و شرایط محیطی بستگی دارد.
