راهنمای جامع انتخاب گلند کابل ⚡بر اساس استاندارد IP، درجه Ex و نوع کابل
انتخاب گلند کابل، خروجی یک معادله سه مجهولی است: شرایط محیطی، نوع کابل و استاندارد ایمنی. در پروژههای صنعتی، هرگونه صرفهجویی در هزینه انتخاب گلند، در واقع انتقال ریسک به فاز بهرهبرداری است. استفاده از گلندی که با IP محیط همخوانی ندارد، استفاده از گلند معمولی برای کابل زرهدار، یا نادیده گرفتن استانداردهای ضد انفجار (Ex)، همگی خطاهایی هستند که میتوانند منجر به شکست کل سیستم حفاظتی تابلو برق شوند. به عنوان یک توصیه پایانی، همیشه در BOM (لیست تجهیزات) پروژه، مشخصات فنی دقیق گلند (جنس، رده IP و نوع رزوه) را قید کنید و هرگز به “گلند معمولی” در لیست خرید اکتفا نکنید.
در طراحی و اجرای سیستمهای برق صنعتی، انتخاب گلند کابل یکی از مراحل کلیدی برای تضمین ایمنی، دوام و عملکرد صحیح تجهیزات الکتریکی است. انتخاب نادرست گلند میتواند منجر به نفوذ رطوبت، آسیب مکانیکی کابل، کاهش درجه حفاظت تابلو و حتی بروز خطرات انفجار در محیطهای حساس شود. در این مقاله، فرآیند انتخاب گلند کابل را بهصورت کاملاً مهندسی و کاربردی بر اساس درجه حفاظت IP، استاندارد ضد انفجار Ex و نوع کابل بررسی میکنیم تا مهندسین و تکنسینهای برق بتوانند با اطمینان کامل، انتخابی اصولی داشته باشند.
“The selection of an appropriate cable gland is not merely a matter of mechanical connection; it is a critical component in maintaining the ingress protection (IP) rating of an enclosure and ensuring the electrical integrity and mechanical strain relief of the entire installation, especially in hazardous or harsh environments.”
«انتخاب یک گلند کابل مناسب، صرفاً مسئلهای مربوط به یک اتصال مکانیکی نیست؛ بلکه مؤلفهای حیاتی در حفظ درجه حفاظت (IP) تجهیزات و تضمین سلامت الکتریکی و تسکین تنشهای مکانیکی (Strain Relief) در کل تأسیسات است، بهویژه در محیطهای خطرناک یا سخت.»
لینک به منبع : Cable Glands for Ex eb & Ex i Equipment
جدول مقایسه فنی و انتخاب گلند
| فاکتور انتخاب | گلند معمولی (استاندارد) | گلند صنعتی (Heavy Duty) | گلند ضد انفجار (Ex) |
|---|---|---|---|
| محیط کاربرد | تابلو برق داخلی، محیط خشک | صنایع سنگین، رطوبت، لرزش | پالایشگاه، محیطهای گازی (Zone 1,2) |
| جنس بدنه | پلی آمید، پلاستیک ساده | برنج آبکاری، استیل | برنج سنگین، استیل خاص |
| درجه حفاظت (IP) | IP54 – IP65 | IP67 – IP68 | IP66 – IP68 |
| اتصال زره کابل | ندارد | در مدلهای خاص موجود است | بله (در مدلهای مخصوص) |
| استاندارد ایمنی | IEC 60423 | IEC 60423/62444 | IEC 60079 |
چرا انتخاب صحیح گلند کابل یک تصمیم حیاتی در مهندسی است؟
در پروژههای صنعتی، بسیاری از مدیران پروژه و حتی تکنسینها، گلند کابل را صرفاً به عنوان یک “مهره نگهدارنده” ساده میبینند که قرار است کابل را به تابلو متصل کند. اما از دیدگاه یک مهندس ناظر یا بازرس ایمنی، این تصور میتواند فاجعهبار باشد. گلند کابل در واقع یک “دروازهبان” برای تجهیزات حساس شماست. اگر گلندی که انتخاب میکنید با شرایط محیطی (مثل رطوبت، گرد و غبار، یا حضور گازهای مشتعل) همخوانی نداشته باشد، کل سیستم حفاظتی، ترمینالها و بردهای الکترونیکی داخل تابلو برق در معرض خطر جدی قرار میگیرند.
ما در پروژههای صنعتی دیدهایم که یک اشتباه کوچک در انتخاب نوع گلند، باعث نفوذ رطوبت به داخل جعبهتقسیمهای اصلی یک مجتمع پتروشیمی شده و منجر به اتصالیهای مکرر و توقف تولید چندروزه گشته است. اهمیت گلند در سه محور اصلی تعریف میشود: مدیریت فشار مکانیکی روی کابل (Strain Relief)، آببندی محیطی برای حفظ درجه حفاظت (IP)، و در محیطهای خاص، جلوگیری از خروج جرقه به فضای بیرون (حفاظت ضد انفجار یا Ex). بنابراین، گلند کابل نه یک قطعه جانبی، بلکه بخشی از “ساختار حفاظتی” کل سیستم شماست.
انتخاب گلند کابل بر اساس درجه حفاظت IP
درجه حفاظت یا همان IP (Ingress Protection)، میزان نفوذناپذیری گلند در برابر عوامل خارجی را نشان میدهد. در پروژههایی که در معرض مستقیم باران، پاشش آب یا گرد و غبار شدید هستند، انتخاب گلند با IP پایین میتواند کل پروژه را در مرحله تستهای نهایی مردود کند. عدد اول بعد از IP نشاندهنده مقاومت در برابر اجسام جامد (گرد و غبار) و عدد دوم نشاندهنده مقاومت در برابر مایعات (آب) است.
استاندارد رایج برای تابلوهای برق داخلی معمولاً IP54 است، اما در محیطهای صنعتی سنگین، ما همیشه اصرار بر استفاده از IP66، IP67 یا حتی IP68 داریم. گلندهای با رده IP68 به گونهای طراحی شدهاند که حتی اگر در زیر آب غوطهور باشند، باز هم مانع نفوذ مایعات به داخل تجهیز میشوند. یکی از خطاهای رایج برقکاران این است که تصور میکنند گلند پلاستیکی ساده همان کارایی گلندهای صنعتی با واشرهای سیلیکونی مخصوص را دارد. در حالی که گلندهای صنعتی با رده IP68، دارای واشرهای نئوپرن یا سیلیکونی باکیفیت هستند که در اثر فشار، کاملاً کابل را در بر گرفته و هرگونه حفرهای را برای نفوذ رطوبت از بین میبرند.
درجه حفاظت IP مشخص میکند که گلند تا چه میزان در برابر نفوذ گردوغبار و مایعات مقاوم است. در پروژههای صنعتی، انتخاب IP نامناسب میتواند باعث نفوذ رطوبت، خوردگی تجهیزات و حتی اتصال کوتاه شود.
مفهوم کد IP در گلند کابل
رقم اول: میزان حفاظت در برابر گردوغبار
رقم دوم: میزان مقاومت در برابر نفوذ آب
IP54 / IP55
مناسب محیطهای داخلی، تابلوهای برق داخل سالن و شرایطی که تماس مستقیم با آب وجود ندارد.
IP65 / IP66
گزینهای استاندارد برای اکثر کاربردهای صنعتی، تابلوهای برق فضای باز، خطوط تولید و محیطهای دارای گردوغبار.
IP68
مناسب محیطهای بسیار مرطوب، شستوشوی صنعتی، فضاهای روباز دائم و مکانهایی که گلند در معرض آب مداوم یا غوطهوری قرار دارد.
✅ هرچه شرایط محیطی سختتر باشد، انتخاب گلند با IP بالاتر یک الزام فنی است، نه گزینه اختیاری.
انتخاب گلند کابل بر اساس استاندارد ضد انفجار (Ex)
در محیطهایی که احتمال وجود گاز، بخار یا غبار قابل اشتعال وجود دارد (مانند پالایشگاهها، سکوهای نفتی، یا صنایع رنگ و رزین)، انتخاب گلند بر اساس استاندارد Ex یک ضرورت مطلق است. در این محیطها، گلند باید به گونهای طراحی شده باشد که اگر داخل تجهیز برقی جرقهای رخ داد، آن جرقه به محیط بیرون سرایت نکند.
استانداردهای ضد انفجار معمولاً به دو دسته کلی Ex-d (ضد شعله یا Flameproof) و Ex-e (ایمنی افزایش یافته یا Increased Safety) تقسیم میشوند. گلندهای Ex-d به گونهای طراحی شدهاند که اگر انفجاری داخل جعبه رخ دهد، ساختار صلب گلند مانع از خروج شعله به بیرون میشود. در مقابل، گلندهای Ex-e طوری طراحی شدهاند که از بروز هرگونه جرقه در محل اتصال جلوگیری کنند. انتخاب گلند ضد انفجار بدون مطالعه دقیق “زونبندی” (Zone Classification) محیط پروژه، یکی از اشتباهات استراتژیک است که میتواند منجر به حوادث غیرقابل جبران شود.
در محیطهایی که گاز، بخار یا گردوغبار قابل اشتعال وجود دارد، استفاده از گلند معمولی بهشدت خطرناک است. در این شرایط باید از گلند ضد انفجار (Explosion Proof / Ex Cable Gland) استفاده شود که مطابق استانداردهای بینالمللی طراحی شدهاند.
گلندهای Ex معمولاً دارای استانداردهای زیر هستند:
ATEX (اروپا)
IECEx (بینالمللی)
NEC / UL (آمریکا)
این گلندها با ساختار چندمرحلهای، از انتقال شعله و فشار انفجار از داخل تجهیز به محیط بیرونی جلوگیری میکنند.
📌 کاربردهای اصلی گلند Ex:
صنایع نفت، گاز و پتروشیمی
پالایشگاهها و سکوهای نفتی
معادن و صنایع شیمیایی
محیطهای Zone 1 و Zone 2
در این کاربردها، انتخاب گلند بر اساس تاییدیه Ex و نه قیمت باید انجام شود.
انتخاب گلند بر اساس نوع کابل (زرهدار در برابر بدون زره)
تفاوت کلیدی دیگر در انتخاب گلند، توجه به نوع کابل است. کابلهای بدون زره (Unarmored) ساختار سادهای دارند و گلندهای معمولی برای آنها کافی است. اما کابلهای زرهدار (Armored – SWA) که در صنایع برای محافظت در برابر ضربات فیزیکی استفاده میشوند، نیاز به گلندهای خاص دارند. در این گلندها، بخشی به نام “پنجه” یا “کلمپ زره” وجود دارد که زره فلزی کابل را به بدنه گلند متصل میکند. این کار دو هدف دارد: اول اینکه زره کابل را محکم نگه میدارد و دوم اینکه مسیر پیوستهای برای اتصال زمین (Earthing) فراهم میکند. در پروژههای صنعتی دیدهایم که نصب کابل زرهدار با گلند معمولی، باعث شده زره کابل به درستی در جای خود فیکس نشود و به مرور زمان بر اثر لرزش، به عایق کابل آسیب جدی وارد شود.
انتخاب گلند کابل بر اساس نوع کابل
نوع کابل یکی از مهمترین عوامل در انتخاب گلند مناسب است، زیرا هر کابل ساختار مکانیکی متفاوتی دارد.
کابلهای بدون زره (Unarmoured Cable)
برای کابلهای معمولی، استفاده از گلند پلاستیکی یا گلند فلزی استاندارد کافی است. انتخاب بین این دو بیشتر به شرایط محیطی و تنش مکانیکی بستگی دارد.
محیط داخلی → گلند پلاستیکی
محیط صنعتی سنگین → گلند فلزی
گلند کابلهای زرهدار (Armoured Cable)
کابلهای زرهدار نیاز به گلند مخصوص دارند که بتواند:
کابل را مهار مکانیکی کند
زره کابل را به زمین متصل کند
آببندی کامل ایجاد نماید
در این موارد باید از گلند آرموردار (Armoured Cable Gland) استفاده شود. استفاده از گلند معمولی برای کابل آرمورد، یک خطای اجرایی جدی محسوب میشود.
گلند کابلهای زرهدار در محیطهای انفجاری
در سختترین شرایط صنعتی، یعنی کابل آرمورد + محیط Ex، تنها انتخاب صحیح استفاده از گلند آرموردار ضد انفجار است. این گلندها بالاترین سطح ایمنی، آببندی و مهار مکانیکی را فراهم میکنند و در پروژههای حیاتی الزامی هستند.
مشخصات فنی مهم هنگام انتخاب گلند کابل
هنگام خرید گلند کابل ، بررسی موارد زیر ضروری است:
محدوده قطر کابل (Cable Diameter Range)
نوع رزوه (Metric، PG، NPT)
جنس بدنه و آببندی
درجه حفاظت IP
استاندارد Ex و گواهیها
قابلیت اتصال ارت
اشتباهات رایج در انتخاب گلند کابل
یکی از رایجترین خطاها استفاده از گلند معمولی برای کابل آرمورد یا استفاده از گلند غیر Ex در محیطهای خطرناک است. این اشتباهات میتوانند منجر به کاهش ایمنی، خرابی تجهیزات و عدم تأیید پروژه توسط ناظر فنی شوند.
اصول پایه در سایزبندی گلندها (متریک در برابر PG)
در بازار تجهیزات برق ایران، دو استاندارد اصلی برای گلندها وجود دارد: استاندارد متریک (Metric) و استاندارد PG (Panzergewinde).
- استاندارد متریک (Metric): این استاندارد که با حرف M نشان داده میشود، طبق استاندارد جهانی (IEC/ISO) طراحی شده و بر اساس قطر بیرونی رزوه بر حسب میلیمتر نامگذاری میشود. برای مثال، M20 یعنی قطر رزوه گلند ۲۰ میلیمتر است. این استاندارد امروزه در پروژههای جدید و مدرن به عنوان مرجع اصلی شناخته میشود.
- استاندارد PG: این استاندارد قدیمی آلمانی است که بر اساس سطح مقطع رزوه نامگذاری میشد (مثلاً PG16). هرچند هنوز در بسیاری از پروژههای قدیمی یا تجهیزات وارداتی خاص استفاده میشود، اما به دلیل منسوخ شدن تدریجی، پیشنهاد مهندسی ما استفاده از رزوه متریک (M) در طراحیهای جدید است.
رنج کابلگیری (Clamping Range) چیست؟
مهمترین نکته فنی که اکثر تکنسینها از آن غافل هستند، «رنج کابلگیری» است. هر گلند دارای یک بازه (مثلاً ۸ تا ۱۲ میلیمتر) است. این یعنی گلند مذکور برای هر کابلی که قطر خارجی آن بین ۸ تا ۱۲ میلیمتر باشد، مناسب است. یکی از خطاهای رایج برقکاران این است که فکر میکنند اگر کابل ۸ میلیمتر است، حتماً باید کوچکترین گلند را بخرند. در حالی که باید همیشه حاشیهای برای خطا در نظر گرفت و گلندی را انتخاب کرد که قطر کابل در “میانه” بازه کابلگیری آن قرار داشته باشد.

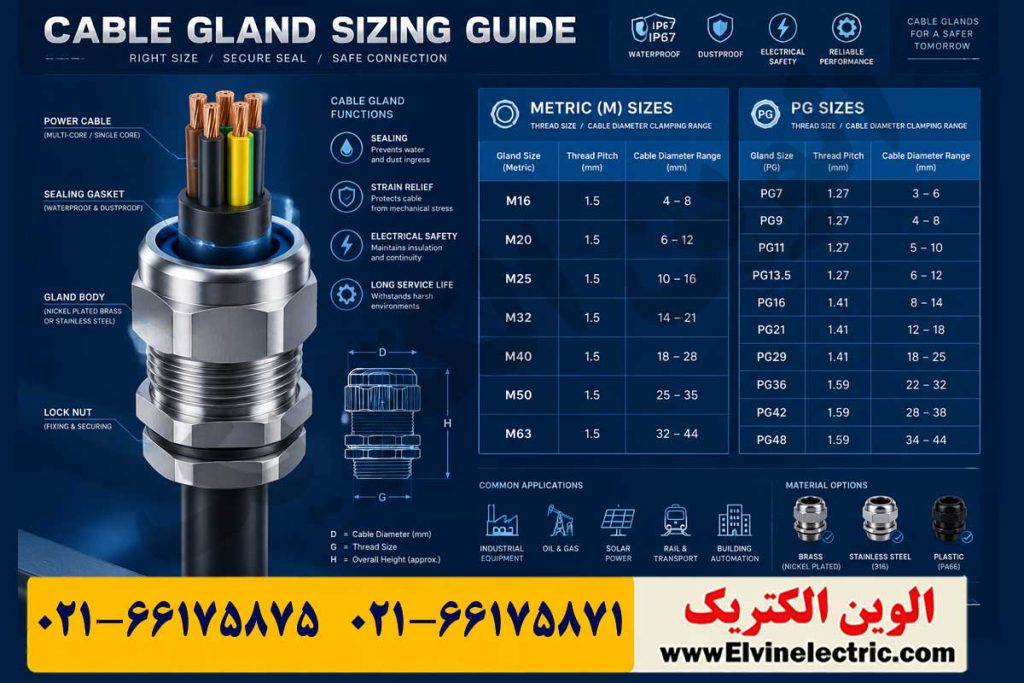

جداول مرجع سایزبندی گلند کابل
در این جداول، استانداردهای پرکاربرد برای انتخاب سریع آورده شده است.
جدول شماره ۱: استاندارد رزوه متریک (Metric)
این جدول برای پروژههای جدید و استاندارد IEC توصیه میشود.
| سایز گلند | قطر رزوه (میلیمتر) | رنج کابلگیری (میلیمتر) |
|---|---|---|
| M12 | ۱۲ | ۳ – ۶.۵ |
| M16 | ۱۶ | ۴ – ۸ |
| M20 | ۲۰ | ۶ – ۱۲ |
| M25 | ۲۵ | ۱۳ – ۱۸ |
| M32 | ۳۲ | ۱۸ – ۲۵ |
| M40 | ۴۰ | ۲۲ – ۳۲ |
| M50 | ۵۰ | ۳۰ – ۳۸ |
| M63 | ۶۳ | ۳۴ – ۴۴ |
جدول شماره ۲: استاندارد PG (سنتی)
برای استفاده در تابلوهای قدیمی یا تجهیزات خاص.
| سایز گلند | قطر رزوه تقریبی | رنج کابلگیری (میلیمتر) |
|---|---|---|
| PG7 | ۱۲.۵ | ۳ – ۶.۵ |
| PG9 | ۱۵.۲ | ۴ – ۸ |
| PG11 | ۱۸.۶ | ۵ – ۱۰ |
| PG13.5 | ۲۰.۴ | ۶ – ۱۲ |
| PG16 | ۲۲.۵ | ۱۰ – ۱۴ |
| PG21 | ۲۸.۳ | ۱۳ – ۱۸ |
| PG29 | ۳۷ | ۱۸ – ۲۵ |
خطاهای رایج در انتخاب سایز گلند
- تکیه بر سطح مقطع سیم: تکنسینها میگویند “کابل ۴ در ۲.۵ است، پس M20 مناسب است”. غلط است! باید قطر خارجی کل کابل (عایق نهایی) را با کولیس اندازه گرفت.
- عدم در نظر گرفتن واشر: کابلهایی که زرهدار (Armored) هستند، قطر بیشتری دارند. استفاده از گلند معمولی برای این کابلها یک اشتباه کلاسیک است.
- سوراخکاری غیر استاندارد: گاهی سوراخ روی بدنه تابلو بزرگتر از رزوه گلند ایجاد میشود و نصاب مجبور میشود از واشرهای تخت اضافه استفاده کند که خود منبع نشت آب است.
چکلیست اجرایی برای انتخاب و نصب
- اندازهگیری: با کولیس، قطر خارجی کابل (Outer Diameter) را دقیقاً اندازه بگیرید.
- انتخاب: بر اساس قطر اندازه گرفته شده و جداول فوق، سایز گلند را انتخاب کنید. (سعی کنید قطر کابل در اواسط رنج کابلگیری باشد).
- بررسی نوع رزوه: مطمئن شوید رزوه بدنه تابلو متریک است یا PG، سپس گلند متناسب را بخرید.
- تست کلمپ: قبل از نصب نهایی، گلند را روی کابل تست کنید. باید با دست سفت شود و کابل به راحتی لق نزند.
نکات حرفهای برای افزایش طول عمر
- رزوهها را روغنکاری نکنید: برخی از سر ناآگاهی، رزوههای گلند را با گریس چرب میکنند تا راحتتر بسته شود؛ این کار باعث باز شدن گلند در اثر لرزش میشود.
- استفاده از آچار مخصوص: گلندهای فلزی را حتماً با آچار مخصوص سفت کنید، نه با انبردست. انبردست باعث ضربه به بدنه و از بین رفتن آبکاری میشود که خود شروعکننده زنگزدگی است.
- حفظ ترتیب: در محیطهای پر ارتعاش، حتماً از مهره قفل (Locknut) استفاده کنید.
جمعبندی تخصصی برای مهندسین برق
انتخاب گلند کابل یک تصمیم مهندسی است که باید بر اساس شرایط محیطی، نوع کابل و سطح ایمنی موردنیاز انجام شود. گلند مناسب نهتنها ایمنی سیستم را تضمین میکند، بلکه باعث افزایش طول عمر کابل و تجهیزات میشود.
سوالات متداول راهنمای جامع انتخاب گلند کابل بر اساس IP، Ex و نوع کابل
درجه حفاظت IP چه تأثیری در انتخاب گلند کابل دارد؟
درجه حفاظت IP مشخص میکند گلند کابل تا چه حد در برابر نفوذ گردوغبار و آب مقاوم است. برای محیطهای داخلی معمولاً IP54 کافی است، اما در فضاهای صنعتی، مرطوب یا فضای باز استفاده از IP65، IP67 یا IP68 توصیه میشود. انتخاب IP نامناسب میتواند باعث نفوذ رطوبت، کاهش ایمنی و خرابی تجهیزات شود.
گلند کابل ضد انفجار (Ex) در چه محیطهایی ضروری است؟
گلندهای دارای استاندارد Ex برای محیطهای دارای گاز، بخار، گردوغبار یا مواد قابل اشتعال ضروری هستند؛ مانند پالایشگاهها، صنایع نفت و گاز، پتروشیمی و معادن. این گلندها از ایجاد جرقه و انتقال شعله به بیرون جلوگیری کرده و مطابق استانداردهایی مانند Ex d، Ex e، Ex ia و Ex t طراحی میشوند.
نوع کابل چه نقشی در انتخاب گلند کابل دارد؟
نوع کابل از نظر قطر، جنس روکش، زرهدار یا بدون زره بودن (Armoured / Unarmoured) تأثیر مستقیم در انتخاب گلند دارد. برای مثال، کابلهای آرموردار به گلند فلزی مخصوص نیاز دارند، در حالی که کابلهای بدون زره معمولاً با گلند پلاستیکی یا برنجی استاندارد نصب میشوند.
آیا میتوان همزمان به IP و Ex در انتخاب گلند کابل توجه کرد؟
بله، در بسیاری از پروژههای صنعتی لازم است گلند کابل همزمان دارای درجه حفاظت IP بالا و استاندارد ضد انفجار Ex باشد. بهعنوان مثال، در محیطهای مستعد انفجار و مرطوب، استفاده از گلند Ex d با IP68 بهترین انتخاب برای حفظ ایمنی و دوام سیستم الکتریکی است.
آیا میتوان از گلند برنجی در محیطهای شیمیایی استفاده کرد؟
بسته به نوع ماده شیمیایی دارد. در محیطهای با خورندگی اسیدی شدید، برنج (حتی با آبکاری نیکل) ممکن است آسیب ببیند و پیشنهاد ما استفاده از گلندهای استنلس استیل (SS316) است.
چرا در استاندارد Ex حتماً باید از گلند مخصوص استفاده کرد؟
زیرا گلندهای معمولی در برابر فشار انفجار داخلی مقاوم نیستند و استاندارد Ex تضمین میکند که ساختار گلند تحمل فشار لحظهای انفجار را دارد.
تفاوت گلند متریک (M) با PG در چیست؟
متریک استاندارد جهانی جدید است (اندازه بر حسب میلیمتر) و PG استاندارد قدیمی آلمانی. پیشنهاد میکنیم در پروژههای جدید، تنها از متریک استفاده کنید تا قطعات یدکی آن راحتتر پیدا شود.
آیا گلندهای پلاستیکی عمر مفید دارند؟
بله. گلندهای پلاستیکی در برابر تابش مستقیم نور خورشید (UV) و گرما به مرور زمان شکننده میشوند. اگر نصب شما Outdoor است، حتماً از مدلهای ضد UV استفاده کنید.
چطور تشخیص دهیم که گلند کابل، زرهدار است یا خیر؟
گلندهای کابل زرهدار معمولاً بخش اضافه برای پرس کردن زره دارند و بدنه آنها از دو یا سه قطعه مجزا تشکیل شده است تا امکان اتصال زمین زره فراهم شود.
۱. کابل من دقیقا ۱۲ میلیمتر است. گلند M20 بخرم یا M25؟
پاسخ فنی: اگر قطر دقیق ۱۲ میلیمتر است، M20 در لبه مرزی است. پیشنهاد مهندسی استفاده از M25 است تا فضای کافی برای آببندی بهتر فراهم باشد و فشار مضاعفی به واشر وارد نشود.
۲. آیا سایز رزوه گلند با قطر سوراخ روی تابلو یکی است؟
بله، در استانداردهای صنعتی، سوراخ باید دقیقاً به اندازه قطر رزوه گلند (میلیمتر) ایجاد شود.
۳. آیا گلند PG در پروژههای جدید پذیرفته میشود؟
در پروژههای دولتی یا زیرساختی حساس، خیر. اکثر کارفرمایان خواستار استاندارد متریک (M) هستند.
۴. چه زمانی باید از سایز گلند بزرگتر از کابل استفاده کرد؟
فقط در شرایطی که کابلهای چندرشتهای خاص با روکش بسیار ضخیم دارید یا فضای کافی برای مانور کابل در باکس تقسیم کم است.
۵. اگر قطر کابل بین دو سایز بود، کدام را انتخاب کنیم؟
همیشه سایز بزرگتر را انتخاب کنید. گلند بزرگتر با استفاده از واشر اصلی خود همچنان میتواند آببندی کند، اما گلند کوچکتر عملاً غیرقابل استفاده است.
