فیوز چیست؟⚡راهنمای جامع انواع فیوز در تابلو برق و نحوه انتخاب
فیوز چیست ؟ فیوز یک قطعه حفاظتی در مدارهای الکتریکی است که وظیفه آن قطع خودکار جریان برق هنگام بروز اضافه بار یا اتصال کوتاه است.
بدنه فیوز شامل یک عنصر ذوبشونده (معمولاً از جنس مس یا نقره) است که با عبور جریان بیش از حد مجاز، بر اثر حرارت (طبق قانون ژول) ذوب شده و مدار را باز میکند. فیوزها بر اساس ولتاژ، سرعت عملکرد و ساختار به انواع کاردی (NH)، فشنگی، شیشهای، تیغهای و کاتاوت تقسیم میشوند و برای حفاظت از کابلها، موتورها و تجهیزات تابلو برق در تأسیسات ساختمانی و صنعتی استفاده میشوند.
برای مهندسان، تکنسینها و حتی کارآموزان برق صنعتی، فیوز یکی از نخستین و در عین حال مهمترین ابزار حفاظتی مدار است. سادگی ظاهری این قطعه نباید کسی را فریب دهد؛ چرا که درست پشت همین المان فلزی کوچک، یک الگوی مهندسی دقیق از انتخاب ماده، طراحی منحنی قطع، محاسبه حرارت و هماهنگی با سایر کلیدها قرار دارد. هدف این مقاله این است که بدون سطحینویسی و با نگاه عمیق مهندسی، به شما بگوید فیوز چیست، چرا در تابلوی برق هنوز هم کلیدهای پیشرفته اتوماتیک قادر به راهکار کامل بدون آن نیستند، و چگونه انواع فیوز را متناسب با ولتاژ، زمان برش و ساختار انتخاب کنید.
اگر تابهحال تجربه کار باتریهای صنعتی یا تابلوی توزیع را داشته باشید، قطعاً با لحظهای که فیوز «میپرد» مواجه شدهاید. در آن لحظه، جریان بیش از حد مجاز در حد چند صدم ثانیه باعث ذوب یک قطعه فلزی عمدی درون لوله شده و مدار را از نظر فیزیکی گسسته میکند. اما سوال حرفهای این است: آیا فیوز ذوبشونده صرفاً یک وسیله قطعکننده ساده است، یا قلب یک سیستم حفاظتی چندلایه طراحی شده بر اساس فیزیک گرما و عایق؟ پاسخ این شما را به سمت درک درست «هماهنگی حفاظتی» به عنوان یکی از ستونهای ایمنی تاسیسات میبرد.

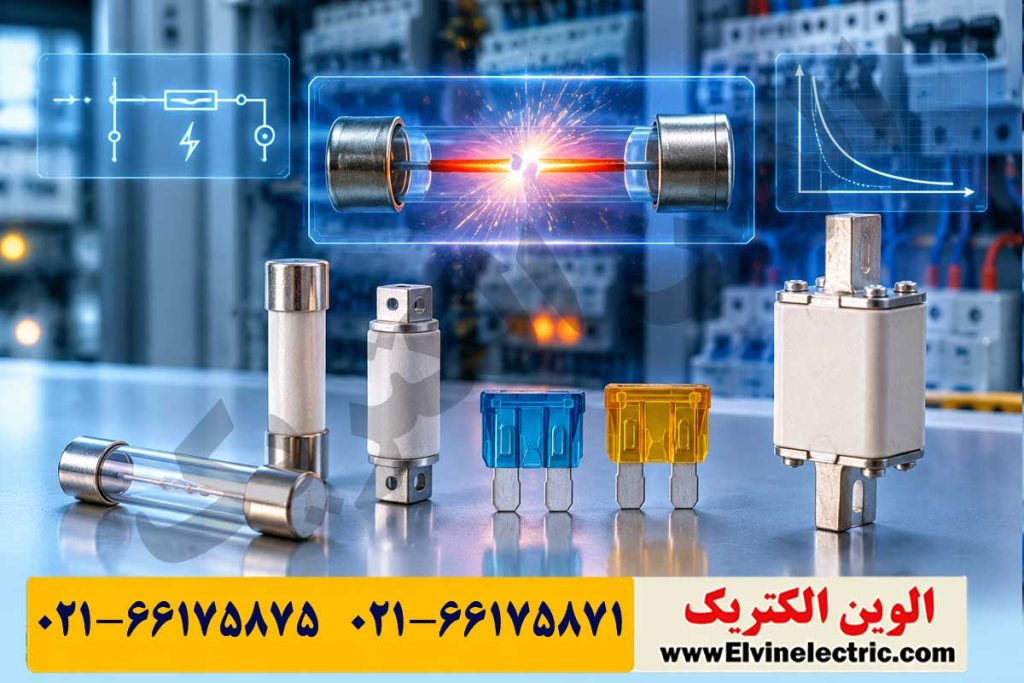

فیوز چیست؟
فیوز یک تجهیز محافظ اساسی و الکترومکانیکی است که در مسیر سری با مدار قرار میگیرد و وظیفه اصلی آن، قطع جریان عبوری هنگام بروز جریان اضافه (Overcurrent) یا اتصال کوتاه است. برخلاف کلیدهای فوقاتوماتیک که قطع کردن آنها توسط رلههای کنترلی انجام میشود، فیوز یک قطعه یکبار مصرف است؛ یعنی پس از اینکه جریان اضافه از از آن عبور کرده و عمل سانوف (ذوب) انجام شود، دیگر قابل استفاده مجدد نیست و باید تعویض شود.
ساختار اصلی هر فیلوزه از سه بخش تشکیل شده است:
- عنصر ذوبشونده (Fusible Element): بخشی از فلز که عمداً ضعیف و با مشخصات محاسبهشده ساخته میشود و نقطه تعیین جریان نامی است.
- بدنه عایق: بهطور معمول از سرامیک یا شیشه که عنصر ذوبشونده را اطراف خود نگه میدارد و با ایجاد قوس الکتریکی مقابله میکند.
- پایهها یا اتصالات (Terminals): محل اتصال فیزیکی فیلم در مدار قدرت.
تفاوت فیوز با بقیه کلیدها
بکسیستم حفاظت الکتریکی کامل، هر قطعه به دیگری وابسته است؛ اما فیوز سه ویژگی خاص دارد که آن را از بقیه متمایز میکند: سرعت عمل فوقالعاده در اتصال کوتاه (از دی وجز ثانیه تا میلیثانیه برای کنترل انرژی گذرا)، قدرت برش بالا یا high breaking capacity (قطع بدون انفجار جریانهای کیلوآمپری) و در عین حال عدم نیاز به منبع تغذیه یا انرژی برای عملکرد (در حالی که محافظهای الکترونیکی به تغذیه نیاز دارند). این ترکیب، فیلم را در گارد اول حفاظت فیزیکی تابلو برق قرار میدهد.

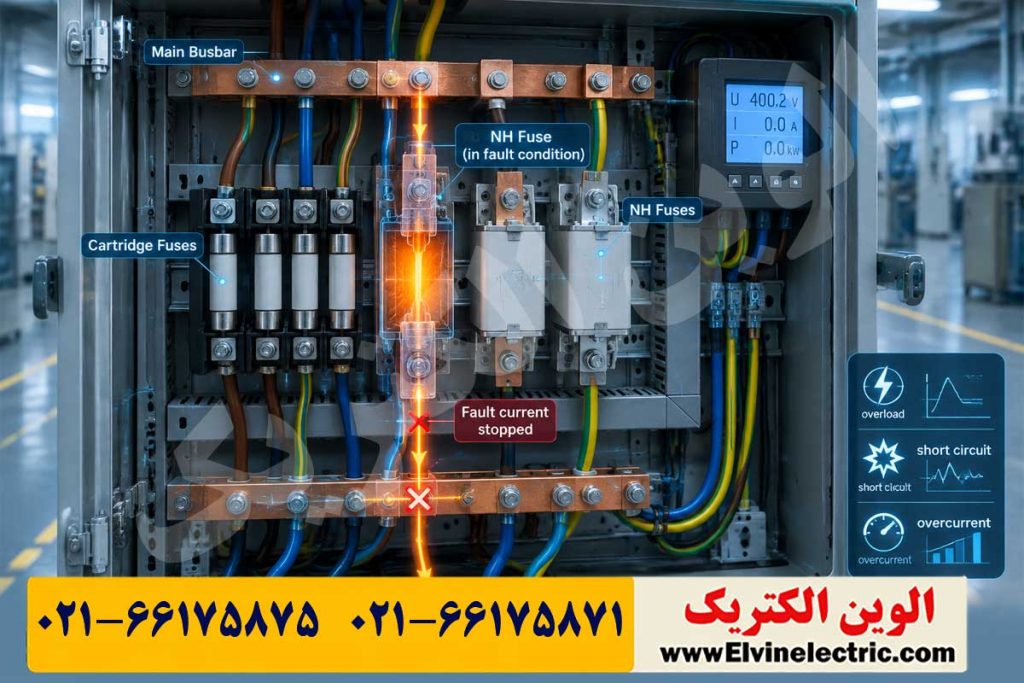

چرا فیوز همچنان در تابلو برق استفاده میشود؟
با وجود کلیدهای اتوماتیک (MCCB)، مینیاتوری (MCB) و مدارهای الکترونیکی پیشرفته، فیلم هنوز وجه جداشدنی تابلو برق صنعتی است. دلایل اصلی این مسئولیت چند لایه است:
۱. فیوز در برابر اتصال کوتاه بسیار سریع است: در لحظه اتصال کوتاه، جریان به هزاران آمپر میرود. کلیدهای اتوماتیک برای جمع اتصال کوتاه نیاز به تحریک مکانیکی و خاموشی آرک دارند و چند میلیثانیه زمان میگذارند. فیلم با انفجار کنترلشده، مجله را در زمان بسیار کوتاه قطع میکند و کابل را از جرخیمان پر انرژی و انرژی گرمای توانی محافظت میکند.
۲. قدرت بسیار بالای برش: برخی فیلمهای صنعتی HRC دارای قدرت برش بیش از ۱۲۰ کیلو آمپر هستند. یعنی میتوانند جریان خطای اتصال کوتاه فوقعظیم را بدون انفجار قطع کنند و در تابلوهای با I²t بسیار بالا کار میکنند. این چیزی است که کلیدهای مینیاتوری عادی به خودی خود ندارند.
۳. هماهنگی حفاظتی با تجهیزات نیمههادی: در درایوها و اینورترها، فیلمهای نیمههادی تندکار، سریعترین راه برای نجات دیودهای جاختی از اتصال کوتاه مدار DC هستند. زمان برش این فیلها به پایش به چند میلیثانیه میرسد و هیچ رلهای به این سرعت نمیتواند عمل کند.
۴. پایین هزینه و مقیاسپذیری: در خطوط توزیع و تابلوهای ترمینال، استفاده از فیلمهای ضعیف در هر شاخه، ارزانتر از نصب یک کلید جداگانه برای هر مصرفکننده است.
در یک کلام: کلید و رلهها چکش مدیریت بار را بر عهدهدارند و فیلم نقش «تیرآهن نهایی» را در برابر فاجعه برق دارند.
فیوز چگونه کار میکند؟ (مکانیزم فیزیکی)
عملکرد فیلم در یک سناریو با گامهای زیر توصیف میشود:
مرحله اول — جریان افزون: به دلیل اضافه بار (مثلاً ۱.۵ برابر جریان نامی) یا بطور ناگهانی و گسترده به دلیل اتصال کوتاه، جریان عبوری از عنصر فیلم جدی بالا میرود.
مرحله دوم — گرمایش با قانون ژول: با رابطه Q=I2⋅R⋅tQ = I^2 \cdot R \cdot t، گرمای تولیدی در عنصر مقاومتی به توان دوم جریان رشد میکند. بنابراین حتی افزایش یکو نیم برابری جریان، گرما را ۲.۲۵ برابر میکند.
مرحله سوم — رسیدن به دمای ذوب: زمانی که تجمع حرارت در عنصر به دمای ذوب ماده میرسد، فلز سانوف ذوبشده وی آزمخش میشود. اگر این ذوب در یک انتهای خالی بدون ملاحظه شود، یک قوس الکتریکی در فاصله بین دو بخش میتواند برقرار شود و جریان همچنان عبور کند.
مرحله چهارم — خاموش شدن سیاهنقرهکننده قوس (Arc): بدنه فیلم از پرکنندهای خاص (مثل شن کوارتز در فیوزهای HRC) پر میشود. شن، رسانای انرژی قوس را جذب، اشتبان نشدن فضای بین دو لبه را فراهم و قوس را در مدت زمان خیلی کــ
تخلیه میکند. در فیوزههای شیشهای یا تیغهای، به دلیل هوا یا ساختار خاص، این عمل بدون شن انجام میشود.
مرحله پنجم — خاموشی کامل: با حذف واسطه آبراه، مدار برای ورود جریان باز میشود و تجهیزات حفاظت جانبی (رله یا کلید) از قطع کامل شبکه باخبر میشوند.
پارامترهای کلیدی یک فیوز
هنگام انتخاب فیلم، باید این پارامترهای مهم را بشناسید:
- جریان نامی (Rated Current): حداکثر جریان پیوسته X فیلم برای عبور کار بیدر و بدون ذوب شدن دارد.
- ولتاژ نامی (Rated Voltage): حداکثر ولتاژ (AC یا DC) که عایق فاز آن برای قطع در آن ولتاژ طراحی شده است.
- قدرت برش (Breaking Capacity / Icu): حداکثر جریان اتصال کوتاه (به آمپر یا کیلو آمپر) که فیلم قادر است با ایمنی قطع کند.
- همه انرژی مجاز (I²t): مقدار ضربه حرارتی که از زمان شروع خطا تا قطع کامل از فیلم عبور میکند؛ این پارامتر برای هماهنگی نواب بین کلیدهااسی.۵عمل است.

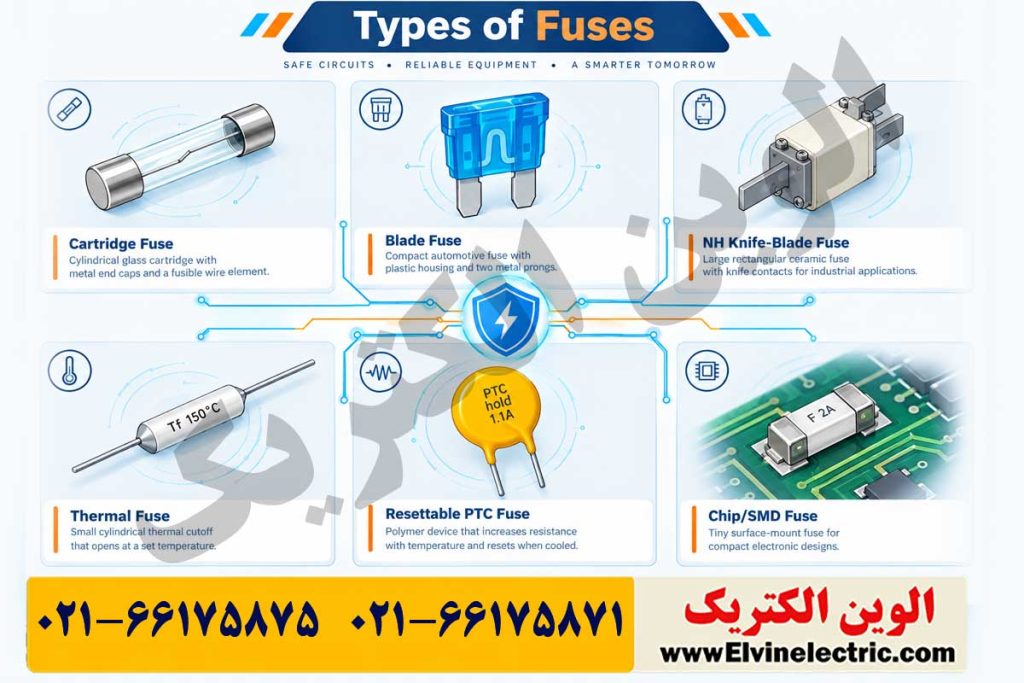

انواع فیوز در تابلو برق از نظر سطح ولتاژ
در طبقهبندی پایه تجهیزات حفاظتی، فیوزها بر اساس سطح ولتاژ نامی شبکه به دو گروه اصلی فشار ضعیف (Low Voltage) و فشار قوی / فشار متوسط (High/Medium Voltage) دستهبندی میشوند. شناخت دقیق این دستهبندی برای انتخاب صحیح تجهیز و جلوگیری از حوادث ناشی از قوس الکتریکی در تابلوهای برق صنعتی ضروری است.
۱. فیوزهای فشار ضعیف (Low Voltage Fuses)
فیوز کاردی یا تیغهای صنعتی که با استاندارد آلمانی NH و عبارت انگلیسی HRC (مخفف High Rupturing Capacity به معنای ظرفیت قطع بالا) شناخته میشود، پرکاربردترین و مطمئنترین فیوز فشار ضعیف در صنایع ایران است. ساختار این فیوز شامل یک عنصر ذوبشونده از جنس مس یا نقره با طراحی دقیق هندسی است که داخل بدنهای سرامیکی بسیار مقاوم، احاطهشده با خاک کوارتز (سیلیس دانهبندیشده برای خنککاری و خاموشکردن سریع قوس) قرار دارد.
- توان قطع فوقالعاده بالا: این فیوزها قادرند جریانهای اتصال کوتاه سنگین تا دهها و حتی بیش از ۱۲۰ کیلوآمپر را بدون انفجار یا پرتاب جرقه مهار کنند.
- نحوه تعویض ایمن: پس از عملکرد، کل بدنه فیوز به صورت یکپارچه با استفاده از ابزار ایمنی عایق به نام فیوزکش (Fuse Puller) از روی پایههای روباز تعویض میشود.
- مکانیزم اتصال: تیغههای فیوز به شکل کشویی با فشار فنری قوی داخل فکهای پایه قرار میگیرند تا کمترین مقاومت تماسی و افت ولتاژ ایجاد شود.
- کاربرد اصلی: حفاظت فیدرهای اصلی تابلوهای توزیع، ورودی کارخانجات، خطوط کابلکشی سنگین و تجهیزاتی که نیاز به ظرفیت قطع بسیار بالا دارند.
فیوز فشنگی (D-Fuse / Neozed / Diazed)
فیوزهای فشنگی که در بازار ایران به فیوزهای سرپیچی یا دیزد (Diazed) نیز مشهورند، شامل یک مغزی استوانهای (کارتریج ذوبشونده) هستند که درون یک پایه چینی و زیر کلاهک پیچی قرار میگیرند.
- ساختار اقتصادی و جمعوجور: در مقایسه با فیوزهای کاردی، حجم کمتری اشغال کرده و برای حفاظت مقرونبهصرفه انتخابی عالی به شمار میروند.
- ظرفیت قطع محدودتر: قدرت برش این فیوزها عموماً بین ۲۰ تا ۵۰ کیلوآمپر است که نسبت به فیوزهای کاردی صنعتی کمتر است.
- سهولت در تعویض: با باز کردن کلاهک عایق، مغزی سوخته به راحتی جدا شده و بدون نیاز به ابزار پیچیده تعویض میشود.
- کاربرد اصلی: تابلوهای توزیع فرعی، مدارهای روشنایی، مدارهای فرمان و خطوط تغذیه بارهای با توان کم تا متوسط.
۲. فیوزهای فشار قوی و فشار متوسط (Medium & High Voltage Fuses)
این تجهیزات برای حفاظت شبکهها، پستهای زمینی، خطوط هوایی و ترانسفورماتورهایی با سطح ولتاژ کاری بیش از ۱۰۰۰ ولت (رنجهای رایج ۶، ۱۱، ۲۰ و ۳۳ کیلوولت) طراحی و ساخته میشوند.
فیوز کاتاوت (Cut-Out Fuse)
کاتاوت فیوز یکی از شناختهشدهترین تجهیزات حفاظتی در خطوط توزیع هوایی است که بر روی پایهها و تیرهای برق نصب میشود. این قطعه شامل یک لوله نگهدارنده عایق و المنت فیوزی لینک (Fuse Link) است.
- نشانگر بصری عملکرد (افتادن بازو): به محض عبور جریان اتصال کوتاه و ذوب شدن المنت، فنر فشرده آزاد شده و لوله کاتاوت به صورت آونگی به سمت پایین سقوط میکند؛ این مکانیزم به سیمبانها اجازه میدهد از روی زمین و با یک نگاه، فیوز معیوب را شناسایی کنند.
- تعویض با استیک عایق (Hot Stick): تعویض فیوز کاتاوت توسط تکنسین از روی زمین با استفاده از چوبپرچ (هاتاستیک) عایق و با رعایت فاصله ایمن انجام میگیرد.
- کاربرد اصلی: حفاظت اولیه ترانسفورماتورهای توزیع هوایی و انشعابات شبکه در برابر اتصال کوتاه.
فیوز فشار قوی استوانهای (فیوز قدرت HH)
فیوزهای قدرت HH (برگرفته از واژه آلمانی Hochspannungs-Hochleistungs-Sicherungen) برای نصب در سلولهای فشار متوسط تابلوهای برق صنعتی (پستهای داخلی، تابلوهای کامپکت یا مدولار) کاربرد دارند.
- ساختار ویژه مهار قوس: بدنه سرامیکی بسیار مقاوم این فیوزها با ماسه کوارتز پر شده و دارای میله ضربهزننده (Striker Pin) هستند تا پس از ذوب، مکانیزم مکانیکی سکسیونر یا کلید قدرت را قطع و تریپ دهند.
- کاربرد اصلی: حفاظت دقیق از ترانسفورماتورهای قدرت، خازنهای فشار متوسط و موتورهای ولتاژ بالا در پستهای برق.
- نکته حیاتی در نصب: فیوزهای قدرت HH باید دقیقاً متناسب با ولتاژ اسمی شبکه، جریان نامی ترانسفورماتور و سطح جریان اتصال کوتاه پست انتخاب شوند؛ هرگونه انتخاب نامنطبق میتواند منجر به عدم قطع بهموقع و انفجار کل سلول تابلوی برق شود.

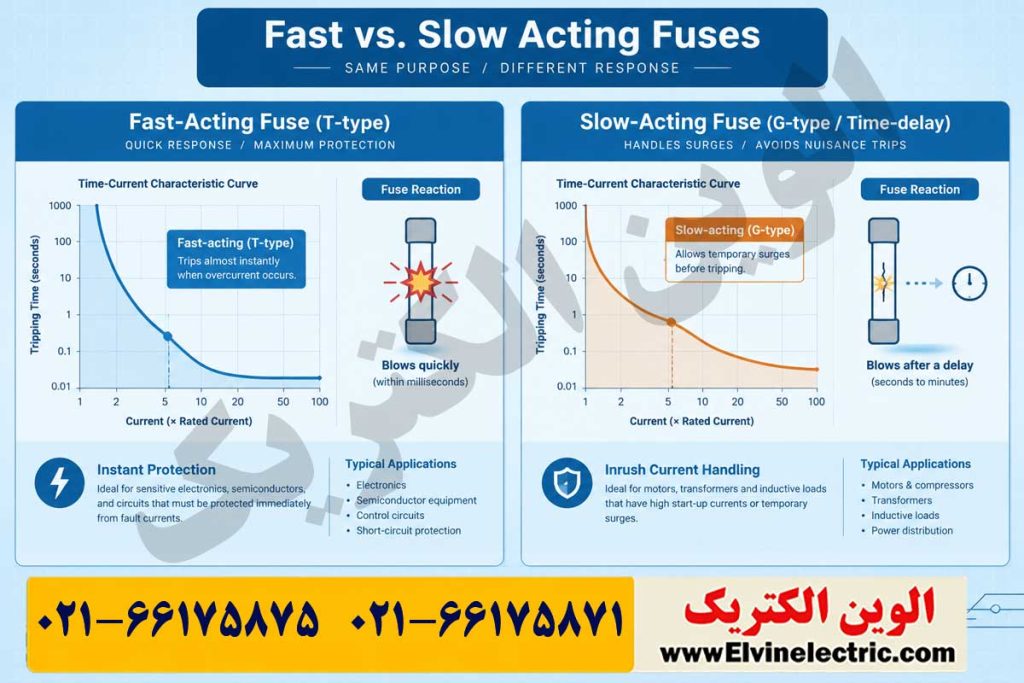

انواع فیوز از نظر زمان قطع و ساختار مکانیکی
بر اساس منحنی جریان-زمان (Time-Current Characteristic)، فیوزها بهدو دسته اصلی تقسیم میشوند که انتخاب درست آنها مستقیماً بر طول عمر الکتریکی تجهیزات و مصرفکننده اثر میگذارد.
الف) فیوز تندکار (Fast Acting Fuse / نوع gG یا aR)
فیوز تندکار برای قطع سریع مدار در کمترین زمان ممکن در برابر جریانهای اضافه طراحی شده است. این ویژگی برای تجهیزاتی که تحمل حرارتی بسیار محدودی دارند، حیاتی است.
- کاربردها: مدارهای الکترونیکی حساس، درایوها (VFD)، بارهای خازنی و تجهیزات الکترونیکی ظریف.
- محدودیت مهم: این فیوز نباید در مدار موتورهای القایی با استارتهای سنگین قرار گیرد؛ زیرا جریان استارت موتور (که ۴ تا ۶ برابر جریان نامی است) میتواند باعث ذوب شدن سریع و پاره شدن فیوز شود، حتی اگر جریان در محدوده مجاز باشد.
- نقش در هماهنگی: در تابلوهای برق، این فیوزها برای حفاظت از نیمههادیها و به عنوان بخشی از زنجیره هماهنگی حفاظتی (Coordination) در برابر جریانهای گذرا استفاده میشوند.
ب) فیوز کندکار (Slow-Blow Fuse / نوع aM موتوری)
فیوز کندکار یا نوع aM (Motor)، به گونهای طراحی شده است که بتواند جریانهای هجومی و گذرا (Inrush Current) را تحمل کند بدون اینکه بلافاصله قطع شود. این فیوز زمانی عمل میکند که جریان اضافه برای مدت طولانی ادامه یابد.
- کاربردها: حفاظت از موتورهای القایی و سیستمهای دارای بار القایی سنگین.
- نکته اجرایی: در تابلوهای موتوردار، از فیوز کندکار برای حفاظت از مدار اصلی موتور استفاده میشود، اما مدار فرمان همچنان باید با فیوز تندکار یا کلید مینیاتوری محافظت شود.
- هشدار: هرگز یک فیوز تندکار را با فیوز کندکار جایگزین نکنید؛ زیرا باعث از بین رفتن حفاظت در لحظه استارت موتور میشود.
ج) فیوز نیمههادی (تندکار ویژه / نوع aR)
این دسته از فیوزها بسیار حساستر از انواع معمولی هستند و برای محافظت از قطعات نیمههادی (مانند دیودها و ترانزیستورهای قدرت) طراحی شدهاند. این فیوزها با مقادیر بسیار پایین (انرژی عبوری) طراحی میشوند تا از آسیب دیدن قطعات حساس در برابر کوچکترین جریانات اضافه جلوگیری کنند.
۲. انواع فیوز از نظر ساختار (طبقهبندی مکانیکی)
الف) فیوز ذوب شونده یا فشنگی (Cartridge Fuse)
اصطلاح «فشنگی» به فیوزهایی اطلاق میشود که در یک لوله (از جنس سرامیک یا شیشه) قرار دارند.
- ساختار: یک عنصر ذوبشونده در داخل یک محفظه عایق (فیبر یا سرامیک) قرار گرفته که با پایههای فلزی در دو طرف سری شده است.
- ویژگی: این فیوزها پس از عمل کردن (ذوب شدن عنصر داخلی)، غیرقابل استفاده بوده و باید حتماً تعویض شوند.
ب) فیوز آلفا (نیمهاتوماتیک)
در بازار ایران، به نوعی از تجهیزات حفاظتی که قابلیت بازنشانی محدود دارند، اصطلاحاً «آلفا» گفته میشود.
- ساختار: این تجهیزات برخلاف فیوزهای فشنگی ساده، دارای یک مکانیزم داخلی هستند که هنگام بروز جریان اضافه، با یک پرش مکانیکی مدار را قطع میکند.
- نکته: با وجود نامآشنایی، این تجهیزات در کاربردهای خاص خود محدود شدهاند و نباید با کلیدهای مینیاتوری یا فیوزهای صنعتی سنگین اشتباه گرفته شوند.
ج) کلید مینیاتوری (MCB)
بسیاری از کاربران به اشتباه به کلید مینیاتوری، «فیوز مینیاتوری» میگویند. از نظر علمی، MCB یک قطعکننده حفاظتی (Circuit Breaker) است، نه یک فیوز.
- تفاوت کلیدی: برخلاف فیوز که پس از عمل کردن باید تعویض شود، MCB دارای قابلیت وصل مجدد (Reset) است.
- مکانیزم عملکرد: MCB از دو مکانیزم برای حفاظت استفاده میکند:
- مکانیزم حرارتی (Bi-metallic): برای حفاظت در برابر اضافه بار (Overload).
- مکانیزم مغناطیسی (Solenoid): برای حفاظت در برابر اتصال کوتاه (Short Circuit).
- کاربرد: در تابلوهای توزیع ساختمان و مدارهای شاخهای برای حفاظت از سیمکشیها استفاده میشود.
۴. فیوز تیغهای (Blade Fuse)
فیوز تیغهای یک قطعه کوچک با بدنه پلاستیکی و پایههای فلزی (تیغهها) است که به وفور در خودروها و بسیاری از تجهیزات الکترونیکی کوچک دیده میشود. کاربرد اصلی آن عبارت است از:
- حفاظت سریع: اگر جریان از حد مجاز فراتر رود، عنصر داخلی فیوز ذوب شده و مدار را قطع میکند.
- محدوده کاربرد: این فیوزها معمولاً فقط جریانهای پایین (چند آمپر) را مدیریت میکنند.
- ساختار: طراحی آنها بسیار کاربرپسند و ایمن است. در تابلوهای برق صنعتی، این نوع فیوزها معمولاً در مدارات کنترلی کوچک یا درایوهای خاص با جریان بسیار پایین استفاده میشوند.
۵. فیوز شیشهای
فیوزهای شیشهای با بدنه شفاف (عنصر ذوبشونده در میان یک لوله شیشهای با پایههای فلزی) طراحی شدهاند. مزیت اصلی این فیوز، قابلیت مشاهده مستقیم عنصر ذوبشده است؛ یعنی پس از عمل کردن، به راحتی میتوان از طریق بدنه شفاف، گسستگی فیوز را تشخیص داد.
معایب:
- مقاومت فیزیکی کم: شیشه در برابر فشار مکانیکی و شوکهای حرارتی حساس است.
- توان قطع پایین: قدرت برش این فیوزها بسیار پایین است (غالباً زیر ۱ تا ۲ کیلو آمپر).
- کاربرد: امروزه بیشتر در بردهای الکترونیکی و لوازم خانگی کوچک استفاده میشود و برای مصارف سنگین صنعتی مناسب نیست.
۶. فیوز سیلندری یا استوانهای (Cartridge Fuse)
فیوز استوانهای دارای یک بدنه سرامیکی است که در دو طرف آن پایههای فلزی قرار دارد. این نوع فیوز در دنیای تجهیزات الکتریکی بسیار عمومی است. اگرچه ابعاد آن کوچکتر از فیوزهای کاردی (NH) است، اما عملکردی بسیار مطمئن دارد.
- اندازهها: این فیوزها در ابعاد استاندارد مانند 6×326 \times 32 میلیمتر یا 10×3810 \times 38 میلیمتر تولید میشوند که برای مدارهای مختلف کاربرد دارند.
- کاربرد: در مدارهای شاخهای، تجهیزات الکترونیکی حساس و برخی مدارهای محافظتی در تابلوهای برق استفاده میشوند.
- ساختار: بدنه سرامیکی این فیوزها باعث میشود در برابر قوس الکتریکی و حرارت ناشی از اتصال کوتاه بسیار مقاوم باشند.
نکته نهایی برای انتخاب: برای انتخاب صحیح، حتماً باید به سه عامل نوع فیوز، شکل پایه و ولتاژ کاری توجه کنید. پیشنهاد میشود برای پروژههای صنعتی، حتماً از کاتالوگهای معتبر برندهایی نظیر هیمل، پارس فانال یا چنت استفاده کرده و مطابق با دیتاشیت، دقیقترین مدل را انتخاب کنید.
جدول مقایسه تحلیلی انواع فیوز
| نوع فیوز | بازه ولتاژ معمول | توان برش (Breaking Capacity) | سرعت قطع | عملکرد مجدد | محل کاربرد اصلی |
|---|---|---|---|---|---|
| فیوز کاردی (NH) | تا 1000V AC1000\text{V AC} | 44 تا 120 kA120\text{ kA} | بسته به نوع (تند/کند) | خیر (یکبار مصرف) | تابلوی اصلی، فیدرهای صنعتی |
| فیوز فشنگی | تا 500V AC500\text{V AC} | 2020 تا 50 kA50\text{ kA} | استاندارد | خیر (یکبار مصرف) | توزیع، انشعابات، مدارهای فرمان |
| فیوز آلفا (نیمهاتوماتیک) | تا 500V500\text{V} | متوسط | استاندارد | نیاز به تعویض المان | کنتورها و تجهیزات کوچک |
| کلید مینیاتوری (MCB) | تا 400V400\text{V} | تا 25 kA25\text{ kA} | حرارتی-مغناطیسی | بله (با ریل) | تابلوی توزیع ساختمان |
| فیوز تیغهای | ولتاژ DC پایین | بسیار کم | سریع | خیر (یکبار مصرف) | خودرو و تجهیزات الکترونیکی |
| فیوز شیشهای | ولتاژ پایین | بسیار کم | متوسط | خیر (یکبار مصرف) | بردهای الکترونیکی |
| فیوز سیلندری | تا 1000V1000\text{V} | متوسط تا بالا | سریع | خیر (یکبار مصرف) | مدارهای شاخهای و کنترل |
سناریوی واقعی پروژه: عیبیابی و انتخاب صحیح فیوز صنعتی
در یک کارخانه تولید قطعات پلاستیکی، مسئولین مجموعه با این مشکل مواجه بودند که در چند روز اخیر، سه خط تولید بارها به دلیل سوختن ناگهانی فیوز متوقف شده است؛ بهویژه زمانی که یک دستگاه تزریق ۸۵ کیلوواتی به مرحله اوج بار (Load) میرسید.
اقدامات انجام شده:
- پایش جریان لحظهای: با استفاده از یک کلمپ آمپرمتر، جریان راهاندازی موتور ثبت شد؛ جریان استارت حدود ۶ برابر جریان نامی بود که حدود ۳ تا ۴ ثانیه طول میکشید.
- بررسی فیوز موجود: در تابلو اصلی، این موتور توسط یک فیوز تندکار (gG) با رنج ۱۲۵ آمپر محافظت میشد که برای تحمل جریان استارت موتور مناسب نبود.
- اصلاح: با توجه به کاتالوگ موتور، یک فیوز کندکار (aM) با رنج ۱۶۰ آمپر جایگزین شد. این کار باعث شد فیوز در لحظات استارت موتور دچار قطع کاذب نشود.
- نتیجه: مدار دیگر در هنگام استارت قطع نمیشد، اما در صورت بروز اتصال کوتاه واقعی، فیوز کندکار aM به دلیل هماهنگی حفاظتی مناسب، بلافاصله مدار را قطع کرده و از تجهیزات محافظت میکرد.
سوالات متداول فیوز چیست؟
۱. فیوز کندکار چیست و چه تفاوتی با تندکار دارد؟
فیوز کندکار طوری طراحی شده که جریان هجومی لحظه استارت موتور را تحمل کند و تنها در صورت تداوم جریان اضافه، قطع شود. فیوز تندکار برای حفاظت از تجهیزات الکترونیکی حساس است که در صدم ثانیه باید قطع شوند.
۲. چرا در تابلو اصلی از فیوز کاردی (NH) استفاده میشود؟
چون فیوز کاردی قدرت برش بسیار بالایی دارد و در جریانهای اتصال کوتاه، بسیار مطمئنتر از سایر مدلها عمل میکند.
۳. آیا کلید مینیاتوری (MCB) میتواند جایگزین فیوز در صنعت شود؟
خیر. در جریانهای اتصال کوتاه بسیار بالا، فقط فیوزهای صنعتی (مثل کاردی) میتوانند با قدرت برش بالا مدار را ایمن کنند. MCBها برای حفاظت از اضافه بار در تابلوهای توزیع ساختمانی مناسبترند.
