رله چیست ⚡️ کاملترین معرفی رله و انواع آن+ مهمترین نکات خرید
رله (Relay) یک کلید الکترومغناطیسی هوشمند و تحت کنترل است که با دریافت یک جریان الکتریکی ضعیف در مدار فرمان، کنتاکتهای خود را تغییر وضعیت داده و یک جریان قوی‌تر را در مدار قدرت قطع یا وصل میکند.
در واقع، رلهها به عنوان یک واسطه ایمن، به اپراتور یا پردازنده‌های اتوماسیون (مانند PLC) اجازه می‌دهند تا بدون خطر اتصال مستقیم یا برق‌گرفتگی، تجهیزات پرمصرف صنعتی و تک‌فاز را از راه دور کنترل و ایزوله کنند. عملکرد این قطعه بر اساس ایجاد میدان مغناطیسی در یک بوبین (سیم‌پیچ) داخلی است که با جذب اهرم فلزی، پلاتین‌های باز (NO) را بسته و پلاتین‌های بسته (NC) را باز میکند. رلهها بسته به مکانیزم طراحی به انواع مختلفی از جمله رلههای الکترومکانیکی، حالت جامد (SSR)، حرارتی (بیمتال) و کنترل فاز تقسیم می‌شوند که هر کدام نقش حیاتی در حفاظت و اتوماسیون مدارهای الکترونیکی و تابلوهای برق صنعتی ایفا می‌کنند.
اگر بخواهیم همه چیز را در یک جمله خلاصه کنیم، باید گفت رله یکی از پایه‌ای‌ترین و در عین حال مهمترین تجهیزات در طراحی و اجرای مدارات برق صنعتی است. شناخت درست این تجهیز، آشنایی با انواع رله و درک دقیق کاربرد رله در مدارات برق صنعتی به شما کمک میکند تا هم در طراحی مدار تصمیم بهتری بگیرید و هم در زمان خرید دچار اشتباه نشوید. چه یک کاربر تازه‌کار باشید و چه یک تکنسین یا مهندس برق، انتخاب صحیح رله می‌تواند روی عملکرد، ایمنی و عمر تجهیزات شما اثر مستقیم بگذارد. اگر برای پروژه خود به مشاوره تخصصی، استعلام قیمت یا خرید رله اصل نیاز دارید، کارشناسان ما آماده پاسخ‌گویی هستند و می‌توانید از طریق شماره‌های 02166175875 و 02166175871 با ما در تماس باشید.
رله چیست و چرا در مدارات برق صنعتی اهمیت دارد؟
نقطه جذاب ماجرا اینجاست که عملکرد رله در عین سادگی، بسیار کاربردی و دقیق است. وقتی جریان یا ولتاژ مناسب به بوبین رله اعمال میشود، میدان مغناطیسی ایجاد شده و هسته متحرک را جذب میکند. این حرکت مکانیکی باعث میشود کنتاکتها از حالت عادی خود خارج شده و مدار قطع یا وصل شود.
به زبان ساده، رله مثل یک واسطه عمل میکند که یک فرمان کوچک را به یک تغییر واقعی در مدار تبدیل میکند. در زمان قطع شدن تغذیه بوبین، فنر بازگشت، هسته را به حالت اول برمی‌گرداند و کنتاکتها دوباره به وضعیت نرمال خود بازمی‌گردند. همین مکانیزم ساده، پایه اصلی بسیاری از سیستمهای کنترلی در برق صنعتی است.
نکات مهم در عملکرد رله:
- فرمان‌پذیری سریع
- جداسازی مدار فرمان از قدرت
- مناسب برای اتوماسیون و کنترل
- قابلیت استفاده در مدارهای حفاظتی و کنترلی
برای شروع، باید مفهوم رله را ساده و کاربردی بشناسیم. رله یک کلید الکتریکی کنترلشونده است که با دریافت یک سیگنال الکتریکی، وضعیت کنتاکتهای خود را تغییر میدهد و به این ترتیب می‌تواند مدار دیگری را قطع یا وصل کند. این ویژگی باعث میشود بتوان با یک جریان یا ولتاژ کوچک، یک مصرف‌کننده بزرگ‌تر یا یک بخش مهم از مدار را کنترل کرد.
اهمیت رله در برق صنعتی از اینجا مشخص میشود که بسیاری از فرمان‌های کنترلی، حفاظت‌ها و لاجیک‌های ساده در تابلو برق بر پایه همین تجهیز اجرا می‌شوند. رله علاوه بر افزایش ایمنی، باعث جداسازی مدار فرمان از مدار قدرت نیز میشود. این جداسازی برای حفاظت از تجهیزات حساس و اپراتورها بسیار مهم است.

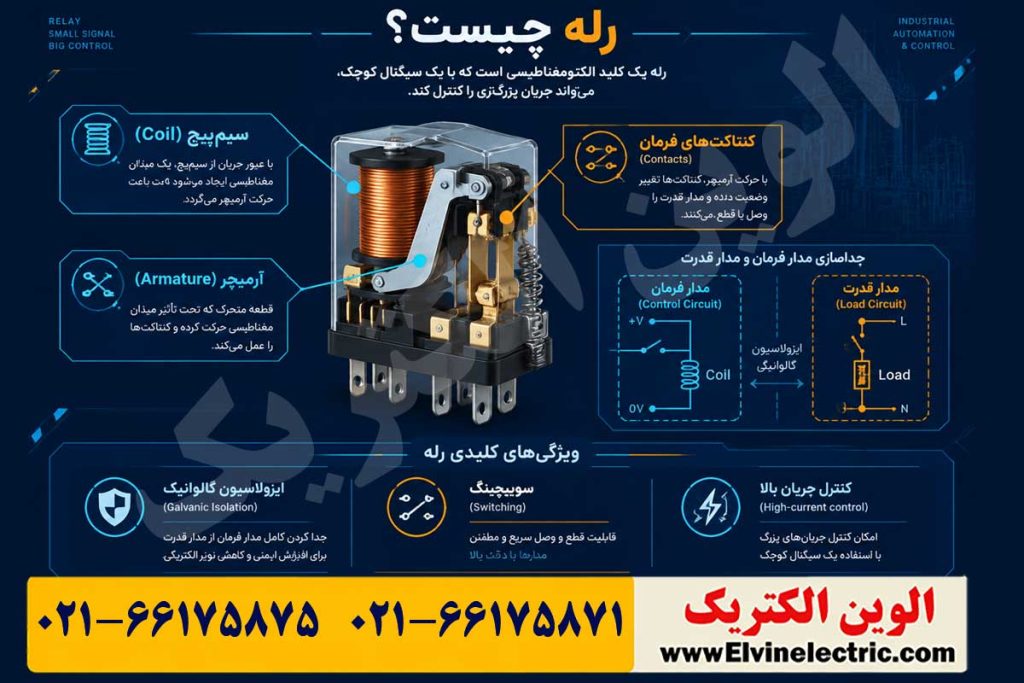

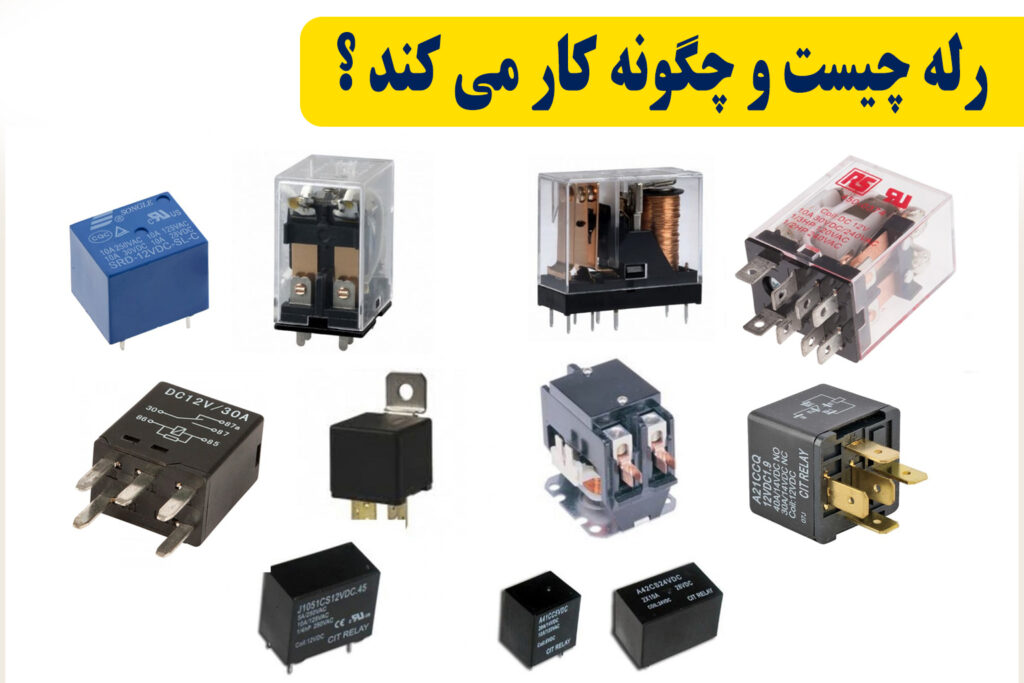

رله چگونه کار میکند؟ بررسی عملکرد رله در مدار
رله چیست ؟ رله یک دستگاه الکتریکی است که به منظور کنترل جریان الکتریکی در یک مدار استفاده میشود. کارکرد رله بر اساس اصل الکترومغناطیسی است. وقتی که جریان الکتریکی از طریق رله می‌گذرد، یک فیلد مغناطیسی ایجاد میشود که سبب جابه‌جایی یک سیم فلزی یا ساختار مغناطیسی میشود. این جابه‌جایی یا تغییر وضعیت سیم یا ساختار، اتصال یا قطع جریان الکتریکی را کنترل میکند.
رله به عنوان یک سوئیچ الکتریکی عمل میکند که با تغییرات در جریان یا ولتاژ الکتریکی ورودی، وضعیت خروجی را تغییر میدهد. برای مثال، رله می‌تواند جریان یا ولتاژ را از یک دستگاه به دیگری انتقال دهد، یا با تشخیص شرایط خاص، عملکرد خروجی را تغییر دهد.
از رلهها در انواع مختلفی از کاربردها استفاده میشود، از جمله در صنایع الکترونیکی، خودروسازی، سیستمهای اتوماسیون صنعتی، و کنترل دستگاه‌های الکتریکی و الکترونیکی.
اجزای تشکیل دهنده رله چیست ؟
اگر بخواهید رله صنعتی را بهتر درک کنید، باید اجزای اصلی آن را بشناسید. هر رله از چند بخش مهم تشکیل شده که هماهنگی آنها باعث عملکرد صحیح تجهیز میشود. شناخت این اجزا هم برای آموزش و هم برای عیب‌یابی بسیار مفید است.
بوبین یا سیم‌پیچ
بوبین بخش محرک رله است و با اعمال ولتاژ، میدان مغناطیسی ایجاد میکند. این میدان باعث حرکت قسمت متحرک داخلی میشود و عملکرد سوئیچینگ را انجام میدهد.
کنتاکتهای NO و NC
کنتاکتها اصلی‌ترین بخش خروجی رله هستند. کنتاکت NO در حالت عادی باز است و پس از تحریک رله بسته میشود، در حالی که کنتاکت NC در حالت عادی بسته بوده و پس از تحریک باز میشود.
هسته آهنی و فنر بازگشت
هسته آهنی وظیفه انتقال نیروی مغناطیسی را دارد و فنر بازگشت پس از قطع برق بوبین، کنتاکتها را به حالت اولیه بازمی‌گرداند. این دو بخش نقش مهمی در پایداری و دقت عملکرد رله دارند.
جمع‌بندی: شناخت اجزای رله به شما کمک میکند تا در طراحی، تعمیر و انتخاب مدل مناسب، تصمیم دقیق‌تری بگیرید.
کاربردهای رله در صنعت چیست ؟
رلهها به عنوان دستگاه‌های کنترل الکتریکی یک نقش بسیار مهم در انواع مختلفی از برنامه‌ها و صنایع دارند. برخی از کاربردهای رایج رلهها عبارتند از:
1. کنترل بارهای الکتریکی: رلهها برای روشن و خاموش کردن بارهای الکتریکی در انواع مختلفی از دستگاه‌ها و تجهیزات مورد استفاده قرار می‌گیرند، مانند چراغ‌ها، پمپ‌ها، فن‌ها و سایر دستگاه‌های الکتریکی.
2. کنترل موتورها: رلهها برای راه‌اندازی و توقف موتورها در دستگاه‌هایی مانند خودروها، ماشین‌آلات صنعتی، و سیستمهای اتوماسیون صنعتی استفاده می‌شوند.
3. حفاظت از دستگاه‌ها: رلههای حفاظتی برای محافظت از دستگاه‌ها و تجهیزات در برابر جریان بالا، ولتاژ بالا، اتصال‌های کوتاه، و شرایط نامطلوب دیگر استفاده می‌شوند.
4. کنترل دما و رطوبت: رلهها برای کنترل دستگاه‌هایی که به دما یا رطوبت حساس هستند، مانند سیستمهای خنک‌کننده، سیستمهای گرمایشی، و تجهیزات آزمایشگاهی استفاده می‌شوند.
5. کنترل زمانی: رلههای زمانبندی برای کنترل دستگاه‌ها و تجهیزات بر اساس زمانبندی مشخص شده استفاده می‌شوند، مانند روشن و خاموش کردن چراغ‌ها در ساعات مشخص روز.
6. اعمال عملیات ترتیبی: رلهها برای انجام عملیات ترتیبی و مرتب‌سازی فرآیندها در سیستمهای خودکار و اتوماسیون صنعتی مورد استفاده قرار می‌گیرند.
این فقره‌ها تنها چند مثال از کاربردهای گسترده‌ای هستند که رلهها در مختلف صنایع و سیستمهای الکتریکی و الکترونیکی دارند.
انواع رله چیست ؟

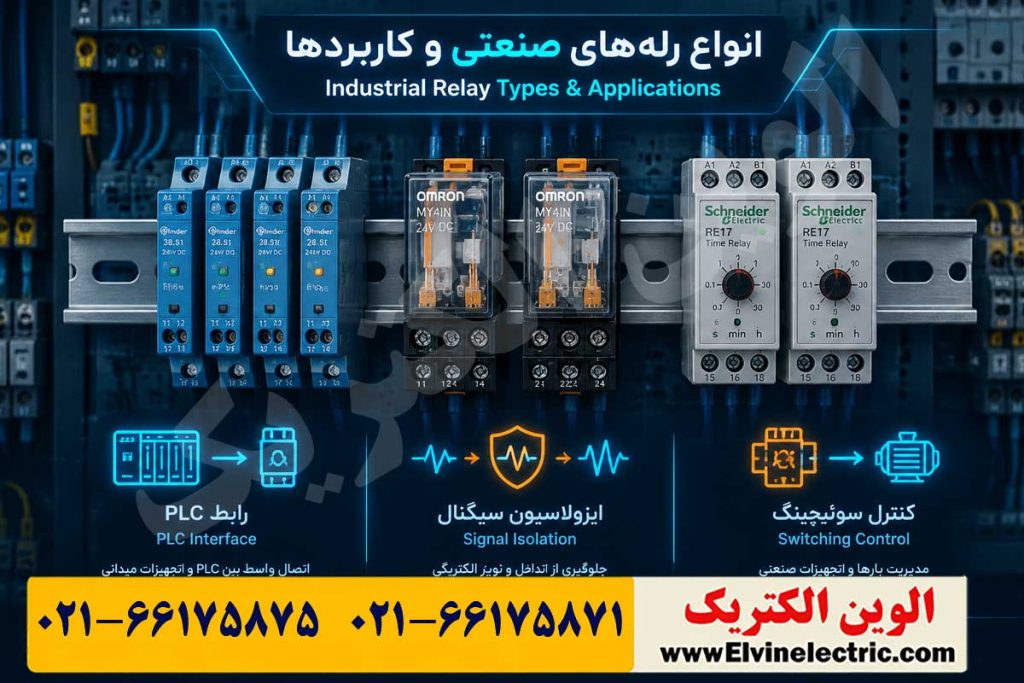

وقتی وارد بازار تجهیزات برق می‌شوید، با مدل‌های مختلفی از رله روبه‌رو خواهید شد. هر نوع رله برای کاربرد خاصی طراحی شده و انتخاب اشتباه می‌تواند باعث اختلال در مدار شود. به همین دلیل، شناخت انواع رله یک بخش ضروری از آموزش برق صنعتی است.
رله الکترومکانیکی
این مدل سنتی‌ترین و رایج‌ترین نوع رله است. عملکرد آن بر پایه بوبین، هسته مغناطیسی و کنتاکت مکانیکی انجام میشود.
رله حالت جامد (SSR)
در این نوع، خبری از حرکت مکانیکی نیست و سوئیچینگ با قطعات نیمههادی انجام میشود. سرعت بالا، عمر زیاد و بی‌صدایی از مهمترین مزایای آن است.
رله زمانی
این رلهها برای ایجاد تأخیر در قطع یا وصل مدار استفاده می‌شوند و در مدارهای ستاره-مثلث، کنترل توالی و اتوماسیون بسیار کاربرد دارند.
رله حفاظتی
در سیستمهای صنعتی، رلههای حفاظتی برای تشخیص خطاهایی مانند اضافه جریان، افت ولتاژ، دو فاز شدن و عدم تقارن ولتاژ استفاده می‌شوند.
رله حرارتی چیست ؟
رله حرارتی یک نوع رله است که بر اساس تغییرات دمایی فعال میشود. این نوع رله برای کنترل دستگاه‌ها و تجهیزاتی که به دما حساس هستند، مورد استفاده قرار می‌گیرد. وقتی که دما به یک سطح مشخصی برسد، رله حرارتی عمل میکند و جریان الکتریکی را روشن یا خاموش میکند، بسته به تنظیمات آن.
عملکرد رله حرارتی بر اساس تغییرات دمایی موادی مانند بیمتال یا عناصر ترمیستوری است که در آنها تغییر دما باعث تغییر حالت فیزیکی یا الکتریکی میشود. این رلهها معمولاً برای کنترل دمای محیط، دمای مواد، سیستمهای گرمایشی و خنک کننده، و سایر برنامه‌هایی که نیاز به کنترل دما دارند، استفاده می‌شوند.
با توجه به تنوع در طراحی و کاربردهای مختلف، رلههای حرارتی می‌توانند با ویژگی‌های مختلفی مانند دمای فعال‌سازی، زمان تاخیر، و قابلیت تنظیم دما، در بازار موجود باشند.
رله مغناطیسی چیست ؟
رله مغناطیسی یک نوع رله است که بر اساس اصل مغناطیسی عمل میکند. این نوع رله با استفاده از یک فیلد مغناطیسی، جریان الکتریکی را کنترل میکند. عمدتا از یک سیم فلزی به عنوان سوئیچ برای ایجاد اتصال یا قطع جریان الکتریکی استفاده میشود.
رله مغناطیسی عموما دارای دو بخش اصلی است: یک المان مغناطیسی و یک سیم فلزی. وقتی جریان الکتریکی از طریق رله می‌گذرد، یک فیلد مغناطیسی ایجاد میشود که باعث جابه‌جایی سیم فلزی میشود و اتصال یا قطع جریان الکتریکی را کنترل میکند.
رلههای مغناطیسی در انواع مختلفی از برنامه‌ها و صنایع استفاده می‌شوند، از جمله در کنترل دستگاه‌های الکتریکی، سیستمهای خودرو، صنایع الکترونیکی و اتوماسیون صنعتی. این نوع رله به عنوان یک سوئیچ الکتریکی عمل میکند که توسط فیلد مغناطیسی فعال میشود و می‌تواند جریان الکتریکی را به صورت اتوماتیک کنترل کند.
رله کنترل فاز چیست ؟
رله کنترل فاز ، یک نوع رله است که برای حفاظت از سیستمهای الکتریکی در برابر مشکلات مانند اتصال‌های کوتاه، جریان بالا، و ولتاژ بیش از حد در فازهای الکتریکی مختلف استفاده میشود. این رلهها به عنوان یک حفاظت فازی عمل می‌کنند و در مدارهای الکتریکی نصب می‌شوند تا از خطرات مرتبط با این مشکلات جلوگیری کنند.
هنگامی که رله کنترل فاز انحراف‌های ناخواسته مانند اتصال کوتاه، افزایش ناگهانی جریان، یا ولتاژ بیش از حد را تشخیص میدهد، عملکرد آن فعال میشود و جریان را به صورت خودکار قطع میکند تا از آسیب به دستگاه‌ها و تجهیزات الکتریکی جلوگیری شود.
رلههای کنترل فاز معمولاً در سیستمهای توزیع برق ساختمان‌ها، صنایع، خودروها، و سایر برنامه‌هایی که نیاز به حفاظت الکتریکی دارند، استفاده می‌شوند.
تفاوت رله با کنتاکتور و سایر تجهیزات کنترلی
یکی از سوالات پرتکرار کاربران این است که تفاوت رله با کنتاکتور چیست. از نظر عملکرد پایه، هر دو برای قطع و وصل مدار استفاده می‌شوند، اما تفاوت اصلی در نوع بار و ظرفیت کاری آن‌هاست. رله معمولاً برای جریانهای پایین‌تر و مدارهای فرمان استفاده میشود، در حالی که کنتاکتور برای مدارهای قدرت و بارهای سنگین طراحی شده است.
رله همچنین با تجهیزاتی مثل تایمر، بیمتال و رله حفاظتی تخصصی نیز تفاوت دارد. تایمر برای زمانبندی، بیمتال برای حفاظت موتور در برابر اضافه بار و رله حفاظتی برای تشخیص شرایط خاص خطا به کار می‌رود. بنابراین، هر تجهیز جایگاه خاص خود را در مدار دارد و جایگزین کامل دیگری نیست.
مقایسه سریع:
- رله: مناسب فرمان و سیگنال
- کنتاکتور: مناسب قدرت و بار سنگین
- تایمر: مناسب ایجاد تأخیر زمانی
- بیمتال: مناسب حفاظت در برابر اضافه بار
راهنمای انتخاب رله مناسب برای مدار برق صنعتی
اگر قصد خرید رله صنعتی دارید، نباید فقط به ظاهر یا قیمت آن توجه کنید. انتخاب درست رله نیازمند بررسی چند پارامتر فنی مهم است تا تجهیز دقیقاً با نیاز مدار هماهنگ باشد. انتخاب اشتباه می‌تواند باعث عملکرد نادرست، استهلاک بالا یا حتی خرابی سیستم شود.
در هنگام انتخاب رله به این موارد دقت کنید:
- ولتاژ بوبین
- تعداد و نوع کنتاکتها
- جریان قابل تحمل کنتاکت
- نوع کاربرد: فرمان، حفاظتی، زمانی یا SSR
- شرایط محیطی مانند دما، رطوبت و گرد و غبار
- برند و اصالت کالا
اگر مدار شما صنعتی و حساس است، بهتر است از برندهای معتبر و فروشگاه‌های تخصصی خرید کنید. این کار در بلندمدت هزینه نگهداری و خرابی را به شدت کاهش میدهد.
بهترین برندهای تولید کننده رله کدام است ؟
بهترین برندهای رله، بسته به نیازها و استفاده‌های مختلف، ممکن است متفاوت باشند. اما برخی از برندهای معتبر و محبوب در زمینه تولید رله عبارتند از:
1. Siemens (زیمنس)
2. Schneider Electric (شنایدر الکتریک)
3. ABB
4. Omron (امرون)
5. Eaton
6. TE Connectivity
7. Panasonic (پاناسونیک)
8. Fuji Electric (فوجی الکتریک)
9. Finder
10. Rockwell Automation (روکول اتومیشن)
نکات مهم در هنگام انتخاب رله چیست ؟
هنگام انتخاب رله برای یک برنامه یا سیستم خاص، موارد زیر باید مورد توجه قرار گیرند:
1. نوع کاربری و کاربردها: نوع کاربری و کاربردهای رله باید با نیازهای ویژه برنامه یا سیستم هماهنگ باشد. برای مثال، آیا رله برای کنترل بار الکتریکی استفاده میشود یا برای حفاظت از سیستم؟
2. ولتاژ و جریان: رله باید ولتاژ و جریان مورد نیاز برنامه را پوشش دهد. انتخاب رله با ظرفیت مناسب برای ولتاژ و جریان الکتریکی مهم است تا از عملکرد بهینه و پایداری برنامه یا سیستم اطمینان حاصل شود.
3. نوع مونتاژ: آیا رله برای مونتاژ بر روی برد PCB استفاده میشود یا برای نصب در یک صفحه یا پنل مونتاژ شده است؟
4. زمان واکنش: زمان واکنش یا تاخیر در عملکرد رله مهم است، به خصوص در برنامه‌هایی که نیاز به کنترل سریع دارند.
5. مصرف انرژی: مصرف انرژی رله نیز باید در نظر گرفته شود، به خصوص در برنامه‌هایی که از منابع انرژی محدود استفاده می‌کنند.
6. مقاومت در برابر شرایط محیطی: رله باید مقاوم در برابر شرایط محیطی مختلف مانند دما، رطوبت، لرزش و ضربه باشد، به ویژه در برنامه‌های صنعتی یا خارج از محیط‌های معمول.
7. اعتماد‌پذیری و قابلیت اطمینان: اعتماد‌پذیری و قابلیت اطمینان رله در طول زمان بسیار اهمیت دارد. انتخاب رله از تولیدکننده‌های معتبر و با تضمین کیفیت مهم است.
8. قیمت و هزینه: قیمت و هزینه رله نیز باید با بودجه و محدودیت‌های مالی برنامه یا پروژه هماهنگ باشد.
با توجه به این موارد، انتخاب رله مناسب برای برنامه یا سیستم مورد نظر از اهمیت بسیاری برخوردار است و نیازمند بررسی دقیق و تحقیقاتی می‌باشد.
سوالات متداول
رله چیست و چه کاری انجام میدهد؟
رله یک کلید الکتریکی کنترلشونده است که با دریافت سیگنال، کنتاکتهای خود را تغییر میدهد و یک مدار دیگر را قطع یا وصل میکند.
تفاوت رله و کنتاکتور چیست؟
رله بیشتر برای مدارهای فرمان و جریانهای پایین استفاده میشود، اما کنتاکتور برای مدارهای قدرت و بارهای سنگین کاربرد دارد.
رله NO و NC یعنی چه؟
کنتاکت NO در حالت عادی باز است و با تحریک رله بسته میشود. کنتاکت NC در حالت عادی بسته است و با تحریک رله باز میشود.
آیا رله در مدارهای صنعتی هنوز کاربرد دارد؟
بله، با وجود PLC و سیستمهای هوشمند، رله هنوز در بسیاری از مدارهای کنترلی، حفاظتی و اتوماسیون کاربرد گسترده دارد.
رله حالت جامد چیست؟
رله حالت جامد یا SSR نوعی رله بدون قطعات مکانیکی متحرک است که با نیمههادیها کار میکند و برای سوئیچینگ سریع و بیصدا مناسب است.
هنگام خرید رله به چه نکاتی باید توجه کرد؟
باید به ولتاژ بوبین، تعداد کنتاکتها، جریان نامی، نوع کاربرد و اصالت برند توجه کنید.
رله چیست و چگونه کار میکند؟
این سوال به بررسی تعریف رله و اصول عملکرد آن میپردازد. در اینجا باید توضیح داده شود که رله یک دستگاه الکتریکی است که از طریق تغییر وضعیت یک کلید با استفاده از سیگنالهای الکتریکی کمقدرتتر، مدارهایی با ولتاژ یا جریان بالاتر را کنترل میکند.
چه انواع مختلفی از رلهها وجود دارند و هر کدام چه کاربردهایی دارند؟
در این سوال باید انواع مختلف رلهها مانند رلههای الکترومغناطیسی، رلههای نیمههادی، رلههای زمانی و رلههای حرارتی توضیح داده شوند و کاربردهای خاص هر نوع در صنایع مختلف بررسی گردد.
رلهها در سیستمهای برق و اتوماسیون صنعتی چه نقشی دارند و چگونه از آنها برای ایمنی و کنترل استفاده میشود؟
این سوال به کاربردهای رلهها در سیستمهای کنترل و حفاظت از تجهیزات برقی پرداخته و اهمیت آنها در ایمنی و افزایش کارایی سیستمهای الکتریکی و اتوماسیون صنعتی را توضیح میدهد.
چگونه می‌توان یک رله را از نظر فنی انتخاب کرد و معیارهای مهم در انتخاب رله برای یک کاربرد خاص چیست؟
در این سوال به بررسی معیارهایی همچون ولتاژ و جریان نامی، زمان تأخیر، نوع اتصال، ظرفیت سوئیچینگ و شرایط محیطی برای انتخاب صحیح رله پرداخته میشود.
این سوالات می‌توانند زمینه‌های مختلفی از رلهها را پوشش دهند و به درک عمیق‌تری از این مفهوم و کاربرد آنها در سیستمهای الکتریکی کمک کنند.
