کلید حرارتی چیست؟ (MPCB) ⚡ راهنمای نصب، جدول انتخاب و کاربرد
انتخاب و نصب صحیح تجهیزات حفاظتی، بیمه عمر سیستم‌های برقی شماست. امیدواریم این راهنمای جامع درباره اینکه کلید حرارتی چیست و چگونه عمل میکند به همراه آموزش نصب و کاربردهای آن، پاسخگوی نیازهای فنی شما باشد. فراموش نکنید که خرید از یک منبع معتبر، نیمی از مسیر ایمنی است. برای دریافت لیست قیمت و مشاوره رایگان جهت تجهیز تابلوهای برق خود با بهترین کیفیت، تیم متخصص ما در کنار شماست؛ با ما از طریق شماره‌های 02166175875 و 02166175871 در ارتباط باشید.
موتورهای الکتریکی از جمله مهمترین تجهیزات در صنایع مختلف هستند و برای جلوگیری از آسیب‌های ناشی از اضافه‌بار و نوسانات برقی، نیاز به محافظت ویژه دارند. یکی از ابزارهای اصلی برای این منظور، کلیدهای حرارتی هستند. در این مقاله به‌طور کامل و با لحنی آموزشی، به بررسی نحوه عملکرد، مزایا و انتخاب کلیدهای حرارتی مناسب برای حفاظت از موتورهای الکتریکی خواهیم پرداخت. این مقاله هم برای افراد مبتدی و هم متخصصین مناسب است.

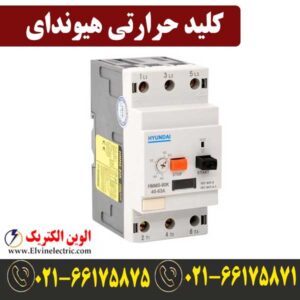

کلید حرارتی (MPCB) چیست و چرا قلب تپنده حفاظت موتور است؟
تصور کنید یک موتور الکتریکی به دلیل اضافه‌بار یا دو فاز شدن در آستانه سوختن قرار دارد؛ در این لحظه فقط یک کلید حرارتی است که میتواند با سرعت بالا مدار را قطع کند. این تجهیز که مخفف Motor Protective Circuit Breaker است، به صورت اختصاصی برای حفاظت از موتورها در برابر جریان‌های خطا طراحی شده است.
استفاده از این کلید باعث میشود که شما نیازی به فیوز یا بیمتال جداگانه نداشته باشید. در واقع، این قطعه ترکیبی از حفاظت مغناطیسی (برای اتصال کوتاه) و حفاظت حرارتی (برای اضافه‌بار) را در یک پکیج واحد ارائه می‌دهد.

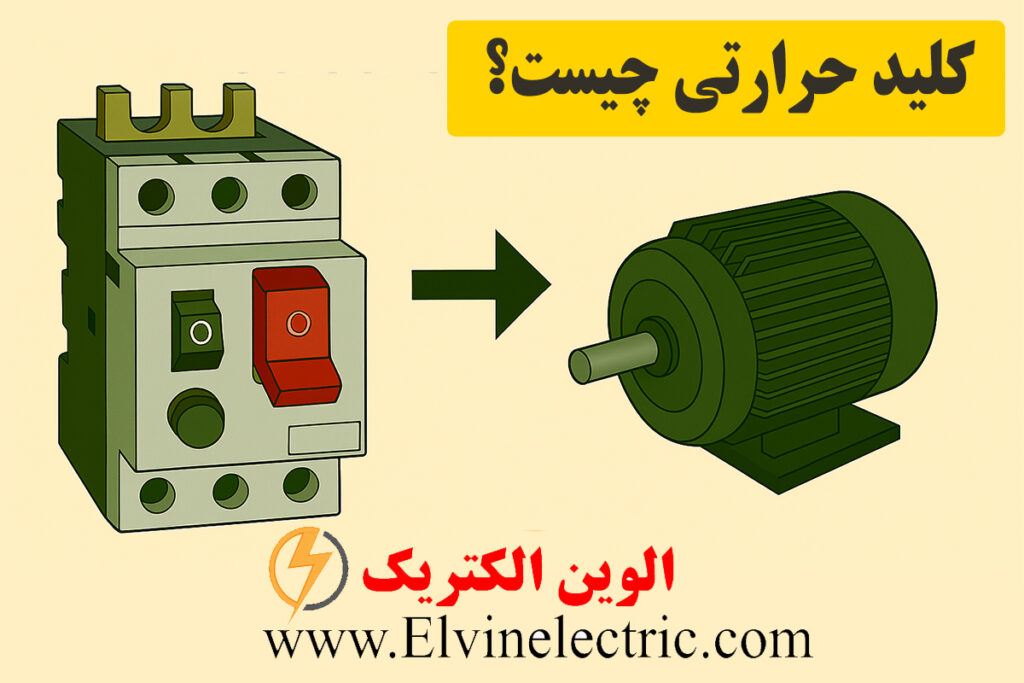

کلید حرارتی چیست و چه کاربردی دارد ؟
کلید حرارتی ابزاری است که برای محافظت از موتورهای الکتریکی در برابر اضافه‌بارهای حرارتی و جریان‌های اضافی استفاده میشود. این دستگاه‌ها به‌طور معمول در مدارهای الکتریکی قرار می‌گیرند و زمانی که جریان مصرفی موتور از حد مجاز فراتر رود، با قطع کردن جریان، از آسیب به موتور جلوگیری می‌کنند. اساس کار این دستگاه‌ها بر اساس دما است؛ به این معنی که اگر موتور بیش از حد گرم شود، کلید حرارتی عمل کرده و موتور را از جریان برق قطع میکند.
این دستگاه‌ها برای محافظت از موتور در برابر افزایش دمای ناشی از بار زیاد یا عملکرد نادرست طراحی شده‌اند و در بسیاری از سیستم‌های الکتریکی و صنعتی استفاده می‌شوند
طرز کار کلید حرارتی؛ مکانیزم حفاظت مغناطیسی و حرارتی چگونه عمل میکند؟
شاید برایتان سوال باشد که درون این جعبه کوچک چه می‌گذرد که میتواند چنین حفاظت دقیقی ارائه دهد. طرز کار کلید حرارتی بر پایه دو مکانیزم مجزا است:
- بخش حرارتی: با عبور جریان بیش از حد مجاز، تیغه بیمتال داخلی گرم شده، خم میشود و فرمان قطع می‌دهد.
- بخش مغناطیسی: در صورت بروز اتصال کوتاه، یک سیم‌پیچ مغناطیسی بلافاصله عمل کرده و مدار را در کسری از ثانیه قطع میکند.
این عملکرد دوگانه باعث میشود که موتور شما نه تنها در برابر فشارهای کاری طولانی، بلکه در برابر حوادث ناگهانی برق نیز کاملاً ایمن باشد.

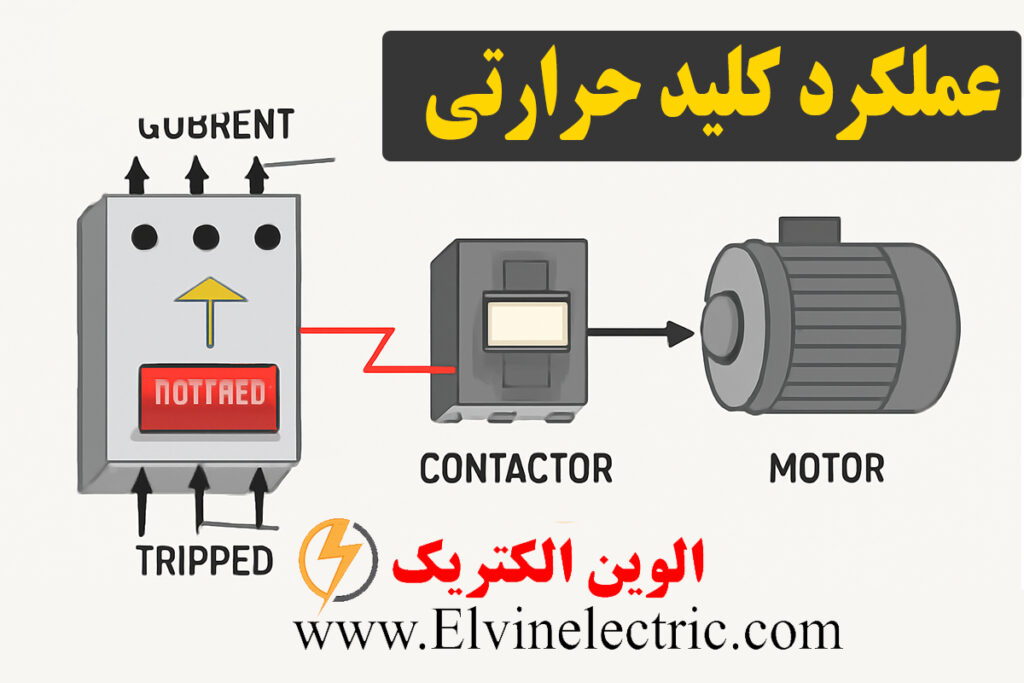

عملکرد و علت استفاده از کلید حرارتی در مدارات
کلیدهای حرارتی بر اساس اصل حرارتی عمل می‌کنند. این کلیدها از یک عنصر حساس به دما مانند یک تریماتور یا بیمتال ساخته شده‌اند که به‌طور مستقیم به جریان برق متصل است. هنگامی که جریان عبوری از موتور بیش از حد مجاز باشد، این عنصر حساس به دما گرم شده و باعث میشود که کلید قطع شود.
چرا از کلید حرارتی استفاده کنیم؟
جلوگیری از آسیب به موتور: اضافه‌بارهای حرارتی می‌توانند به موتور آسیب برسانند. کلید حرارتی این اضافه‌بارها را شناسایی کرده و موتور را از اتصال برق خارج میکند.
افزایش عمر موتور: با محافظت از موتور در برابر جریان‌های بیش از حد، عمر مفید موتور افزایش می‌یابد.
ایمنی بیشتر: جلوگیری از آتش‌سوزی و خرابی دستگاه‌ها به‌واسطه اضافه‌بار و دماهای بالا.
مزایای استفاده از کلید حرارتی
استفاده از کلیدهای حرارتی برای محافظت از موتورهای الکتریکی مزایای زیادی دارد که به افزایش عملکرد و طول عمر تجهیزات کمک میکند. از جمله این مزایا عبارتند از:
محافظت از موتور در برابر اضافه‌بار: کلید حرارتی باعث میشود که موتور در شرایط اضافه‌بار یا دمای بیش از حد از کار نیفتد و آسیب نبیند.
افزایش کارایی سیستم: با جلوگیری از خرابی موتور، سیستم به‌طور مستمر و بدون توقف به کار خود ادامه می‌دهد.
صرفه‌جویی در هزینه‌ها: با پیشگیری از آسیب‌های جدی به موتور، هزینه‌های نگهداری و تعمیر کاهش می‌یابد.
ساده‌سازی نگهداری و تعمیرات: به‌دلیل عملکرد خودکار، نیازی به نظارت مداوم بر وضعیت موتور و تجهیزات نیست.
نکات مهم در انتخاب کلید حرارتی مناسب
1. جریان نامی موتور
اولین نکته برای انتخاب کلید حرارتی، دانستن جریان نامی موتور است.
جریان نامی موتور به معنای جریان برقی است که موتور به طور معمول و در حالت عادی بدون ایجاد مشکلات اضافی از آن عبور می‌دهد. این مقدار معمولاً روی پلاک موتور ذکر میشود یا در دفترچه راهنمای آن آمده است. جریان نامی برای انتخاب تجهیزات محافظتی مانند کلید حرارتی بسیار مهم است، زیرا باید ظرفیت کلید حرارتی مطابق با جریان نامی موتور انتخاب شود تا از آسیب به موتور در شرایط اضافه‌بار جلوگیری کند.
در واقع، جریان نامی موتور معیاری است که بر اساس آن می‌توان تعیین کرد که چه میزان جریان مجاز برای موتور در نظر گرفته شده و در صورت افزایش این مقدار، کلید حرارتی باید وارد عمل شود.
این مقدار معمولاً روی پلاک موتور نوشته شده یا در دفترچه راهنمای آن موجود است. جریان نامی موتور نشان‌دهنده مقداری است که موتور به‌طور عادی و بدون مشکل از آن عبور می‌دهد.
2. محاسبه ظرفیت کلید حرارتی
برای انتخاب درست کلید حرارتی، باید ظرفیت آن را بر اساس جریان نامی موتور محاسبه کنید. اگر جریان موتور بیشتر از جریان نامی باشد، کلید حرارتی باید ظرفیت بالاتری داشته باشد تا از موتور در برابر اضافه‌بار محافظت کند.
| جریان نامی موتور (آمپر) | ظرفیت کلید حرارتی (آمپر) |
|---|---|
| 1 – 10 | 1.2 – 1.5 برابر جریان نامی |
| 10 – 50 | 1.2 – 1.5 برابر جریان نامی |
| 50 – 100 | 1.2 – 1.4 برابر جریان نامی |
| 100 – 250 | 1.2 – 1.3 برابر جریان نامی |
| 250 – 500 | 1.2 برابر جریان نامی |
| بالای 500 | 1.1 – 1.2 برابر جریان نامی |
این جدول بر اساس استانداردهای کلی و برآوردهای معمول انتخاب کلید حرارتی تهیه شده است. البته برای انتخاب دقیق‌تر، نیاز به مشورت با متخصصان و در نظر گرفتن ویژگی‌های خاص موتور و سیستم برق دارید.
3. توان موتور و تاثیر آن در انتخاب کلید حرارتی
توان موتور، که معمولاً به‌صورت کیلووات یا اسب بخار مشخص میشود، بر جریان موتور تأثیر می‌گذارد. به‌طور معمول، با افزایش توان موتور، جریان بیشتری نیز از آن عبور میکند. بنابراین، باید توجه داشته باشید که توان موتور بر انتخاب کلید حرارتی تأثیر دارد و کلید باید قادر به تحمل جریان بیشتری باشد.
جدول انتخاب کلید حرارتی با توجه به توان موتور
| توان موتور (کیلووات) | ظرفیت کلید حرارتی (آمپر) |
|---|---|
| 0.25 – 0.75 | 1.2 – 1.5 برابر توان موتور (کیلووات) |
| 0.75 – 1.5 | 1.2 – 1.4 برابر توان موتور (کیلووات) |
| 1.5 – 3 | 1.2 برابر توان موتور (کیلووات) |
| 3 – 5 | 1.1 – 1.2 برابر توان موتور (کیلووات) |
| 5 – 10 | 1.1 برابر توان موتور (کیلووات) |
| بالای 10 | 1.1 برابر توان موتور (کیلووات) |
4. تفاوت کلید حرارتی و محافظ موتور
تفاوت اصلی این دو در عملکرد است. کلید حرارتی معمولاً فقط از موتور در برابر اضافه‌بار حرارتی محافظت میکند، اما محافظ موتور علاوه بر این، از موتور در برابر نوسانات برق، قطع و وصل برق، و مشکلات دیگر نیز محافظت میکند.
5. نوع کابل و اتصال آن به کلید حرارتی
برای نصب کلید حرارتی، باید از کابل‌هایی استفاده کنید که متناسب با جریان مصرفی موتور و توان آن باشند. همچنین، اتصال صحیح کابل به کلید و موتور ضروری است تا عملکرد کلید حرارتی به‌درستی انجام شود.
6. انتخاب برند معتبر
هنگام خرید کلید حرارتی، انتخاب برند معتبر میتواند تأثیر زیادی بر عملکرد و عمر کلید داشته باشد. برندهایی مانند زیمنس، شنیتر الکتریک و آشنای، از بهترین برندها برای خرید این نوع تجهیزات به‌شمار می‌روند.
7. محل نصب و وضعیت محیطی
محل نصب کلید حرارتی نیز اهمیت زیادی دارد. باید به شرایط محیطی مانند دما، رطوبت و گرد و غبار توجه کنید، زیرا ممکن است بر عملکرد کلید تأثیر بگذارد.

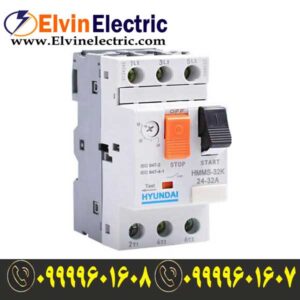

راهنمای گام‌به‌گام آموزش نصب کلید حرارتی در تابلو برق
برای داشتن یک سیستم پایدار، آموزش نصب کلید حرارتی باید به صورت دقیق و مهندسی اجرا شود. نصب ناصحیح میتواند باعث تریپ‌های کاذب یا عدم قطع به موقع در هنگام بروز خطا شود.
- گام اول: ابتدا جریان نامی موتور را از روی پلاک موتور یادداشت کنید.
- گام دوم: رنج جریانی کلید را با استفاده از پیچ تنظیم روی بدنه، دقیقاً روی جریان نامی موتور قرار دهید.
- گام سوم: سیم‌های ورودی (L1, L2, L3) را به ترمینال‌های بالا و سیم‌های خروجی به سمت موتور را به ترمینال‌های پایین متصل کنید.
- نکته طلایی: حتماً از سرسیم‌های باکیفیت استفاده کنید تا از گرم شدن ترمینالها جلوگیری شود.

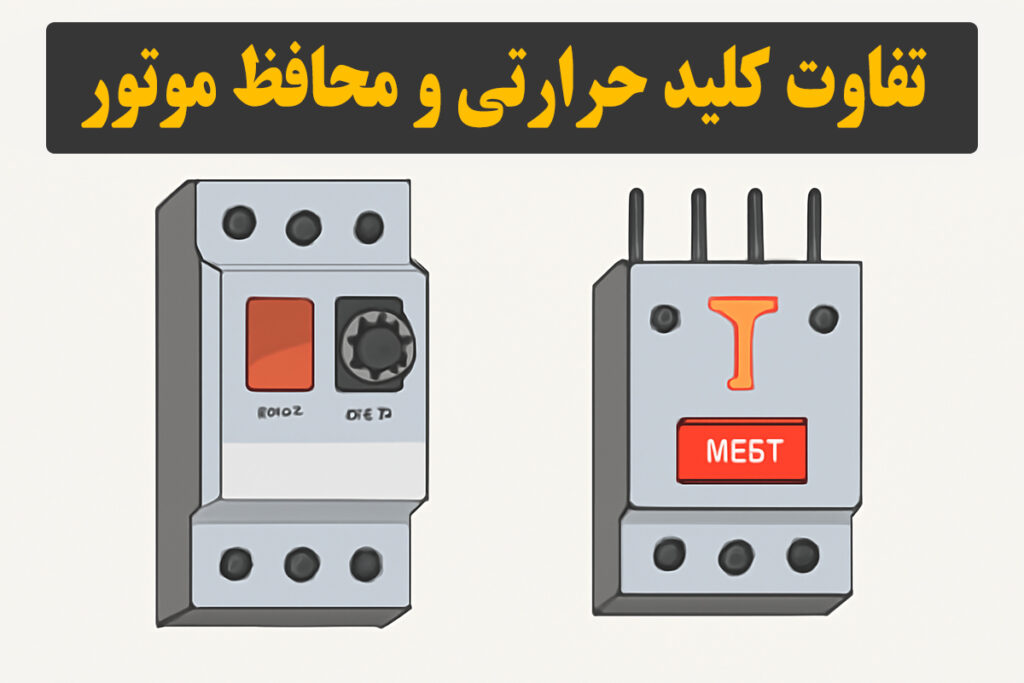

تفاوت‌های اصلی کلید حرارتی و محافظ موتور
کلید حرارتی و محافظ موتور هر دو برای محافظت از موتورهای الکتریکی به کار می‌روند، اما تفاوت‌هایی دارند:
کلید حرارتی: بیشتر برای حفاظت در برابر اضافه‌بار حرارتی و جریان زیاد استفاده میشود.
محافظ موتور: علاوه بر حفاظت در برابر اضافه‌بار، محافظ موتور میتواند در برابر نوسانات برق، قطع و وصل برق، و خطاهای سیستمی نیز محافظت کند.
آموزش نصب کلید حرارتی بر روی موتور
نصب کلید حرارتی باید با دقت انجام شود تا اطمینان حاصل شود که کلید به‌درستی از موتور محافظت میکند. مراحل نصب به شرح زیر است:
1. انتخاب مکان نصب
اولین قدم در نصب کلید حرارتی انتخاب مکان مناسب برای نصب آن است. این کلید باید در مسیر کابل ورودی به موتور نصب شود. معمولاً این نصب در تابلو برق یا نزدیک به موتور صورت می‌گیرد.
2. اتصال سیم‌ها
پس از انتخاب مکان نصب، باید سیم‌های ورودی به کلید حرارتی وصل شده و سپس به موتور وصل شوند. اتصال سیم‌ها باید محکم و مطابق با دستورالعمل‌های فنی باشد.
3. تنظیم جریان نامی
کلید حرارتی باید بر اساس جریان نامی موتور تنظیم شود. این جریان معمولاً روی پلاک موتور ذکر شده است و کلید باید به‌گونه‌ای تنظیم شود که در صورت عبور جریان بیشتر از این مقدار، عمل کرده و برق موتور را قطع کند.
4. آزمایش عملکرد
پس از نصب، باید عملکرد کلید حرارتی آزمایش شود. برای این منظور، یک آزمایش اضافه‌بار انجام می‌دهند تا اطمینان حاصل شود که در صورت بروز مشکل یا اضافه‌بار، کلید حرارتی به‌درستی عمل کرده و برق موتور را قطع میکند.
کاربردهای کلید حرارتی در صنایع و سیستم‌های پمپاژ
دامنه کاربردهای کلید حرارتی بسیار وسیع‌تر از آن چیزی است که تصور می‌کنید. از پمپ‌های آب خانگی گرفته تا نوار نقاله‌های بزرگ صنعتی، هر جا که یک موتور سه‌فاز در حال چرخش است، حضور این کلید ضروری است.
- حفاظت از کمپرسورهای باد صنعتی.
- سیستم‌های تهویه مطبوع (Chillers).
- خطوط تولید مواد غذایی و بسته‌بندی.
- تابلوهای بوستر پمپ آتش‌نشانی.

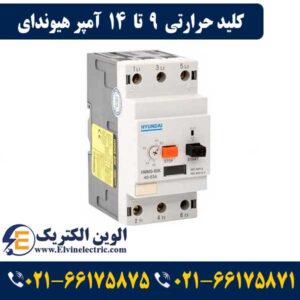

اجزای داخلی و متعلقات جانبی کلید حرارتی (MPCB)
شناخت اجزای کلید حرارتی به شما کمک میکند تا در هنگام خرابی، عیب‌یابی سریع‌تری داشته باشید. این تجهیزات معمولاً دارای دکمه‌های Test، Start و Stop هستند. همچنین می‌توانید تجهیزات جانبی زیر را به آن‌ها اضافه کنید:
- کنتاکت کمکی: برای ارسال سیگنال به PLC یا چراغ سیگنال.
- رله شنت: برای قطع کلید از راه دور.
- رله افت ولتاژ: برای محافظت در برابر نوسانات شدید ولتاژ.

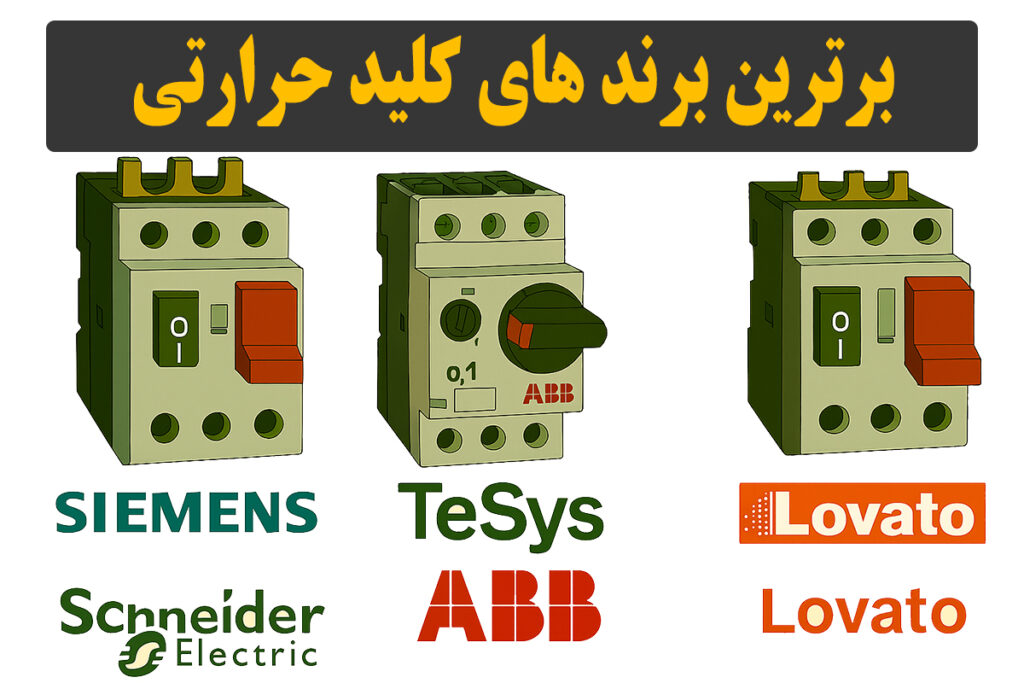

بهترین برند های کلید حرارتی
زیمنس (Siemens)
زیمنس یکی از معتبرترین برندهای بین‌المللی در زمینه تولید تجهیزات الکتریکی است و محصولات این شرکت از کیفیت بالایی برخوردار هستند. کلیدهای حرارتی زیمنس در صنایع مختلف استفاده می‌شوند و به‌ویژه برای موتورهای بزرگ و حساس مناسب هستند.
شنیتر الکتریک (Schneider Electric)
شنیتر الکتریک نیز به‌عنوان یک برند معتبر جهانی در زمینه تجهیزات برقی شناخته شده است. این برند انواع مختلفی از کلیدهای حرارتی با کارایی و قابلیت اطمینان بالا تولید میکند.
ABB
ABB یکی از بزرگ‌ترین تولیدکنندگان تجهیزات الکتریکی در جهان است و کلیدهای حرارتی تولیدی این برند از استانداردهای بالایی برخوردار هستند. کلیدهای حرارتی ABB برای محافظت از موتورهای الکتریکی در برابر اضافه‌بار و نوسانات برقی مناسب هستند.
میکا (Mika)
میکا یکی از برندهای ایرانی است که در زمینه تولید کلیدهای حرارتی و سایر تجهیزات برق صنعتی فعالیت دارد. کلیدهای حرارتی این برند به‌طور خاص برای بازار ایران طراحی و تولید می‌شوند و از قیمت مقرون‌به‌صرفه‌ای برخوردارند.
الکتروپیک (Electropik)
برند الکتروپیک یکی دیگر از تولیدکنندگان ایرانی است که کلیدهای حرارتی با کیفیت تولید میکند. این برند در تجهیزات برق صنعتی شناخته شده است و محصولات آن در بسیاری از پروژه‌های صنعتی استفاده میشود.
منابع
برای محافظت از موتورهای الکتریکی با استفاده از کلیدهای حرارتی (Thermal Overload Relays)، منابع معتبر و اطلاعات فنی متعددی وجود دارد که می‌توانند راهنمایی‌های مفیدی ارائه دهند. در ادامه، به معرفی چند منبع معتبر با لینک‌های مستقیم به آن‌ها می‌پردازم:
Schneider Electric: این شرکت در مقاله‌ای با عنوان “What is a thermal overload relay?” توضیحاتی جامع درباره عملکرد و اهمیت کلیدهای حرارتی در حفاظت از موتورهای الکتریکی ارائه داده است. Schneider Electric EshopSchneider Electric Eshop
AutomationDirect: این وب‌سایت اطلاعات دقیقی درباره انواع کلیدهای حرارتی و کاربردهای آن‌ها در حفاظت از موتورهای الکتریکی ارائه می‌دهد. AutomationDirect
مطالعه این منابع میتواند به درک بهتر عملکرد و انتخاب مناسب کلیدهای حرارتی برای محافظت از موتورهای الکتریکی کمک کند.
سوالات متداول در خصوص کلید حرارتی (MPCB) چیست؟
آیا می‌توان از کلید حرارتی برای موتور تک‌فاز استفاده کرد؟
بله، برای این کار باید فاز ورودی را از پل اول عبور داده، خروجی پل اول را به ورودی پل دوم وصل کنید و در نهایت خروجی پل دوم را به ورودی پل سوم ببرید تا هر سه پل کلید در مدار باشند و سنسورها به درستی عمل کنند.
تفاوت کلید حرارتی با فیوز مینیاتوری چیست؟
فیوز مینیاتوری عمدتاً برای حفاظت از سیم و کابل در برابر اتصال کوتاه است، اما کلید حرارتی به طور دقیق برای منحنی جریان راه‌اندازی موتورها و حفاظت در برابر اضافه‌بار جزئی طراحی شده است.
چرا کلید حرارتی مرتباً تریپ (قطع) میکند؟
این موضوع میتواند ناشی از تنظیم اشتباه رنج جریانی، خرابی بلبرینگهای موتور (که باعث بالا رفتن جریان میشود)، دو فاز شدن شبکه یا شل بودن اتصالات ترمینالها باشد.
رنج جریانی کلید حرارتی را روی چه عددی تنظیم کنیم؟
بهترین حالت، تنظیم روی جریان نامی (Full Load Current) درج شده روی پلاک موتور است. هرگز رنج را بالاتر از توان واقعی موتور تنظیم نکنید.
آیا کلید حرارتی نیاز به نگهداری دورهای دارد؟
بله، پیشنهاد میشود حداقل هر ۶ ماه یکبار اتصالات پیچها بررسی شده و با دکمه Test روی بدنه، از سلامت مکانیکی قطعکننده اطمینان حاصل کنید.
