کابلشو چیست ؟

کابلشو یکی از مهم‌ترین اتصالات در صنعت برق است که به‌طور عمده برای اتصال کابل‌ها به تجهیزات برقی، تابلوهای برق، موتورها و دیگر دستگاه‌های صنعتی به کار می‌رود. این ابزار برای ایجاد اتصال پایدار و ایمن بین کابل و دستگاه‌ها استفاده می‌شود و به‌عنوان یک وسیله حیاتی در بسیاری از سیستم‌های برقی صنعتی شناخته می‌شود. در این مقاله، به‌طور کامل و دقیق به بررسی کابلشو، انواع مختلف آن، کاربردهای آن و نکات مرتبط با نصب و انتخاب کابلشو و قیمت کابلشو خواهیم پرداخت.

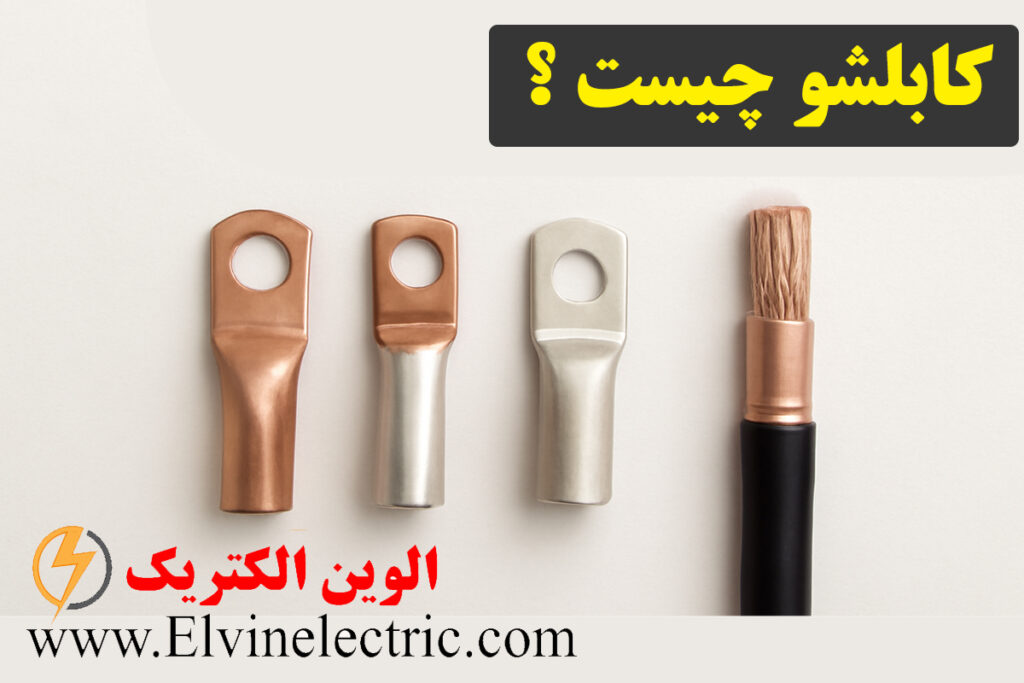

کابلشو چیست؟

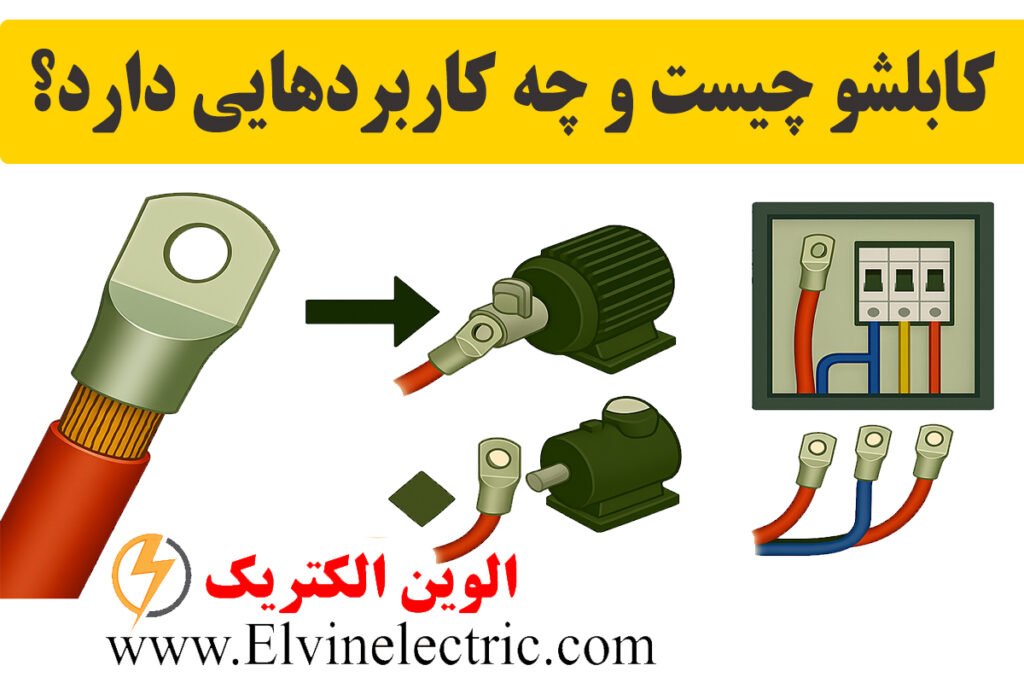

کابلشو یک اتصال‌دهنده مکانیکی است که برای اتصال کابل‌های برق به تجهیزات مختلف مانند کلیدها، سوئیچ‌ها، تجهیزات برقی و تابلوهای برق استفاده می‌شود. کابلشو معمولاً از فلزاتی مانند مس، آلومینیوم یا مواد ترکیبی ساخته می‌شود که به آن بیمتال گفته می شود و با استفاده از دستگاه‌های پرس به هم بصورت دستی می باشند و هم بصورت هیدرولیکی به کابل وصل می‌شود. این اتصال‌دهنده‌ها به‌گونه‌ای طراحی شده‌اند که به‌راحتی می‌توانند اتصال محکم و ایمن بین کابل و تجهیزات برقی ایجاد کنند.

ساده‌ترین عملکرد کابلشو این است که انرژی الکتریکی را از یک کابل به سیستم‌های مختلف برقی منتقل کند، بدون اینکه باعث افت ولتاژ یا مشکلات دیگر شود. به‌علاوه، این وسیله باعث می‌شود تا اتصال‌های کابل در برابر عوامل محیطی مختلف مانند رطوبت، حرارت و لرزش‌های مکانیکی مقاوم باشند.

اهمیت استفاده از کابلشو در صنعت برق

کابلشو یکی از اجزای حیاتی در سیستم‌های برق است که نقش کلیدی در ایجاد اتصالات مطمئن و ایمن بین کابل‌ها و تجهیزات مختلف ایفا می‌کند. این قطعه کوچک، اگر به درستی انتخاب و نصب شود، می‌تواند تأثیر زیادی بر ایمنی سیستم‌های برقی داشته باشد و در غیر این صورت، مشکلاتی جدی برای عملکرد و ایمنی سیستم به وجود آورد. در این مقاله به بررسی نقش کابلشو در ایمنی سیستم‌های برق پرداخته و اهمیت انتخاب درست آن را توضیح خواهیم داد.

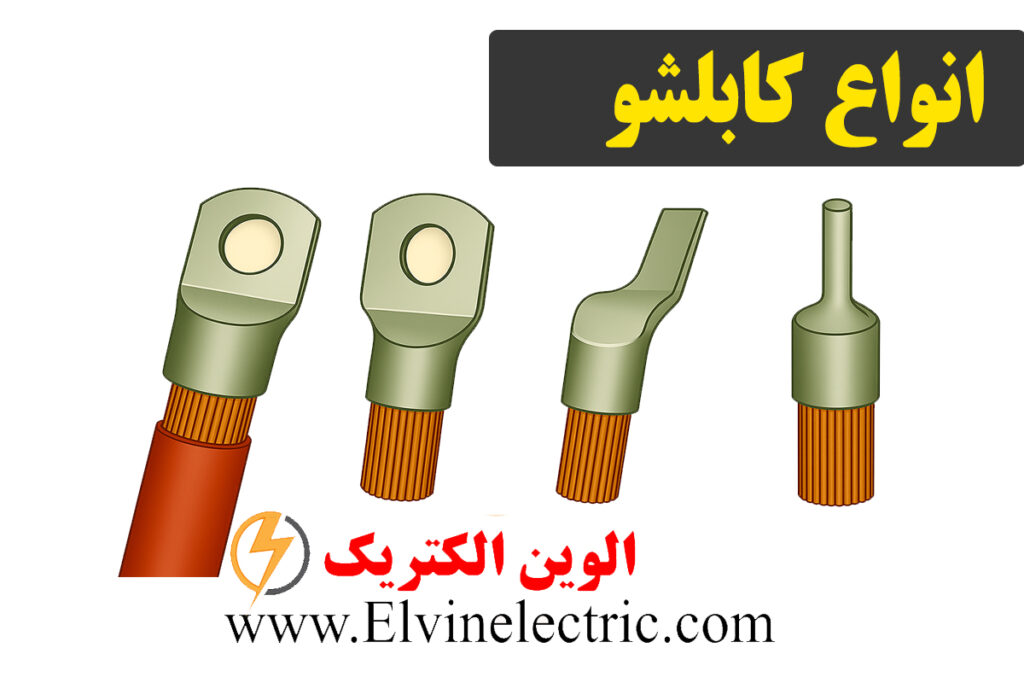

انواع کابلشو

بصورت کلی می توان انواع کابلشو را از نظر جنس آن ها به سه دسته مسی , آلومینیوم و بی متال تقسیم بندی کرد که هر کدامیک از آنها دارای ویژگی های خاص و مخصوص به خود می باشند و کارایی های متفاوتی دارند. در ادامه بصورت کامل به بررسی انواع و کاربرد های آنها می پردازیم.

کابلشو مسی چیست و چه کاربردهایی دارد؟

کابلشو مسی از مس به‌عنوان ماده اصلی خود ساخته می‌شود. مس به‌دلیل رسانایی بالای الکتریکی، مقاومت در برابر خوردگی و دوام زیاد، یکی از بهترین گزینه‌ها برای ساخت کابلشوهای برقی است. این نوع کابلشوها به‌ویژه برای سیستم‌های برقی که نیاز به انتقال جریان زیاد دارند، مناسب هستند.در این نوع از کابلشو ها با توجه به تصور اشتباهی که وجود دارد رنگ آنها به رنگ مس نمی باشد زیرا دارای یک لایه آبکاری قلع بر روی خود دارند. علت اینکه کابلشو های مسی دارای یک لایه قلع هستند این می باشد که به مرور زمان در مقابل سولفاته شدن و خوردگی مقاوم باشند.

کاربردها: اتصال به دستگاه‌های برقی با جریان بالا، استفاده در صنعت خودروسازی، صنایع الکترونیک، تابلوهای برق صنعتی و سیستم‌های توزیع برق.

کابلشو مسی 95 کلاته

کابلشو مسی 70 کلاته

کابلشو مسی 50 کلاته

کابلشو مسی ۳۵

کابلشو مسی ۳۰۰

کابلشو آلومینیوم چیست و چه کاربردهایی دارد؟

کابلشو آلومینیومی معمولاً در سیستم‌های برق‌گذاری که از کابل‌های آلومینیومی استفاده می‌کنند، به کار می‌رود. این کابلشوها به‌دلیل سبک بودن، مقاومت در برابر خوردگی و هزینه کمتر آلومینیوم نسبت به مس، در بسیاری از پروژه‌های صنعتی، ساختمانی و شبکه‌های توزیع برق مورد استفاده قرار می‌گیرند. آلومینیوم به‌عنوان یک فلز سبک و با رسانایی الکتریکی خوب، گزینه مناسبی برای استفاده در کابلشوها است و به‌ویژه در خطوط انتقال برق با مسافت طولانی و در سیستم‌هایی که به مقاومت بالای کابل در برابر شرایط محیطی نیاز دارند، کارایی دارد.

کاربردها: استفاده در خطوط انتقال برق با کابل‌های آلومینیومی، صنعت برق و سیستم‌های توزیع.

کابلشو آلومینیوم 95

کابلشو آلومینیوم 70

کابلشو آلومینیوم 50

کابلشو آلومینیوم 35

کابلشو آلومینیوم 300

کابلشو بی‌متال چیست و چه کاربردهایی دارد؟

کابلشو بی‌متال ترکیبی از دو فلز مختلف است که معمولاً مس و آلومینیوم را در بر می‌گیرد. این کابلشو برای جلوگیری از خوردگی ناشی از ترکیب آلومینیوم و مس در اتصالات به کار می‌رود. این نوع کابلشو معمولاً در سیستم‌هایی که کابل‌ها از جنس آلومینیوم هستند، استفاده می‌شود تا از مشکلات ناشی از خوردگی جلوگیری شود.یکی از مهمترین علت های استفاده از کابلشو بی متال در زمانی می باشد که کابل ما دارای جنس آلومینیومی می باشد و می خواهیم آن را به شینه و یا یک تجهیز از جنس مس متصل کنیم در این شرایط بخاطر اینکه مقاومت الکتریکی مس نسبت به آلومینیوم کمتر می باشد پس شدت جریان در نقطه اتصال متفاوت می باشد. به همین دلیل و برای جبران افت جریان و افت ولتاژ در محل اتصال باید از کابلشو بی متال استفاده کنیم.کابلشو های بی متال دارای دو نوع DTL1 و DTL2 هستند که در ادامه به انواع و کارایی هر کدامیک می پردازیم.

کابلشو بی متال 95 DTL2

کابلشو بی متال 95 DTL1 کلاته

کابلشو بی متال 70 DTL2

کابلشو بی متال 70 DTL1 کلاته

کابلشو بی متال 50 DTL2

تفاوت کابلشو DTL1 و DTL2

کابلشوهای DTL1 و DTL2 از نوع خاصی از کابلشوها هستند که معمولاً در اتصال کابل‌ها به تجهیزات مختلف استفاده می‌شوند. تفاوت اصلی این دو نوع کابلشو در طراحی و استفاده از آن‌ها در سیستم‌های مختلف است. در کابلشو DTL1، از طراحی ساده‌تر و ابعاد کوچکتر استفاده شده است، در حالی که DTL2 طراحی پیچیده‌تری دارد و در شرایطی که به‌دقت بیشتری نیاز باشد، استفاده می‌شود.

تفاوت‌ها: کابلشو DTL2 معمولاً برای کاربردهای خاص و پرجریان مناسب است، در حالی که DTL1 برای کاربردهای عمومی‌تر و متداول‌تر مناسب است. در کابلشو DLT2 بخاطر نوع جوشکاری که اتفاق می افتد قابلیت تحمل فشار های مکانیکی و تنش های کششی بیشتری را نسبت به نوع DTL1 دارد به همین دلیل توصیه می شود اگر می خواهید از کابلشو بی متال در سیستم شبکه هوایی مانند اتصال سیم به تران ها انتقال استفاده کنید حتما از نوع DTL2 استفاده شود ولی اگر نوع اتصال شما تابلویی و یا برای تخته کلم می باشد می توانید از نوع DTL1 استفاده کنید.

راهنمای انتخاب کابلشو مناسب برای انواع کابل‌ها

انتخاب کابلشو مناسب برای کابل‌ها یک مرحله حیاتی در فرآیند نصب و اتصال سیستم‌های برقی و الکترونیکی است. در این مقاله به بررسی نکات و اصول انتخاب کابلشو برای انواع مختلف کابل‌ها می‌پردازیم و توضیح می‌دهیم که چگونه می‌توان از انتخاب درست، عملکرد بهتر و ایمنی بیشتر سیستم‌ها اطمینان حاصل کرد.

جدول راهنمای انتخاب کابلشو مناسب

ویژگی‌ها	توضیحات
نوع کابل	کابل‌های مسی، آلومینیومی یا دیگر مواد
سایز کابلشو	باید متناسب با قطر کابل و جریان عبوری انتخاب شود
جنس کابلشو	مسی، آلومینیومی، برنجی یا دیگر مواد مناسب
نوع اتصال	اتصال پیچ‌دار یا پرس‌کاری
استانداردها و تاییدیه‌ها	مطابق با استانداردهای IEC یا UL

نکات مهم در انتخاب انواع کابلشو

1. کابلشوهای مسی و آلومینیومی

کابلشوهای مسی به‌دلیل رسانایی عالی و مقاومت بالا، برای سیستم‌هایی که نیاز به انتقال جریان بالا دارند، انتخاب مناسبی هستند. در مقابل، کابلشوهای آلومینیومی به‌دلیل وزن کمتر و قیمت اقتصادی‌تر، برای کاربردهای خاص و در شرایطی که نیاز به وزن کم داریم، گزینه خوبی هستند.

انتخاب صحیح:

برای کابل‌های مسی، کابلشو مسی پیشنهاد می‌شود تا حداکثر راندمان در انتقال جریان حاصل شود.
برای کابل‌های آلومینیومی، کابلشو آلومینیومی یا مسی مناسب است. در این حالت، باید توجه داشت که مس و آلومینیوم در برابر هم واکنش نشان می‌دهند، بنابراین انتخاب کابلشوی مخصوص برای کابل‌های آلومینیومی توصیه می‌شود.

2. سایز کابلشو

انتخاب سایز مناسب کابلشو بستگی به قطر کابل و جریان عبوری آن دارد. کابلشو باید به‌گونه‌ای انتخاب شود که دقیقاً اندازه کابل باشد، زیرا اتصال ضعیف می‌تواند منجر به کاهش کارایی و حتی خطرات ایمنی شود.

نکته مهم:

کابلشوها معمولاً در اندازه‌های استاندارد موجود هستند، اما برای کابل‌های خاص یا پرقدرت‌تر ممکن است نیاز به کابلشوهای سفارشی باشد.
از استفاده از کابلشوهای بزرگتر یا کوچکتر از سایز کابل خودداری کنید.

3. جنس کابلشو

جنس کابلشو تأثیر زیادی بر دوام و عملکرد آن دارد. مس، آلومینیوم و برنج از جمله رایج‌ترین مواد برای ساخت کابلشو هستند. انتخاب جنس مناسب به محیط و شرایط نصب بستگی دارد.

کابلشو مسی: بهترین انتخاب برای مقاومت بالا و انتقال جریان است.
کابلشو برنجی: اغلب برای استفاده در محیط‌های مرطوب و مناطقی با خوردگی بیشتر مناسب است.
کابلشو آلومینیومی: برای کاربردهای عمومی و اقتصادی استفاده می‌شود.

4. نوع اتصال

اتصال کابلشوها به کابل‌ها به‌صورت‌های مختلف انجام می‌شود، که مهم‌ترین آنها اتصال پیچ‌دار و اتصال پرس‌کاری هستند.

اتصال پیچ‌دار: این نوع اتصال برای کابل‌های با سایز بزرگ‌تر یا در شرایطی که امکان پرس‌کاری وجود ندارد، استفاده می‌شود. در این روش، کابل به کابلشو با استفاده از پیچ محکم می‌شود.
اتصال پرس‌کاری: در این نوع، کابلشو و کابل با استفاده از دستگاه پرس به‌طور دائمی به هم متصل می‌شوند. این نوع اتصال به‌ویژه در سیستم‌هایی که نیاز به اتصال مطمئن و مقاوم دارند، کاربرد دارد.

5. استانداردها و تاییدیه‌ها

در انتخاب کابلشو باید به استانداردهای جهانی مانند IEC (کمیته بین‌المللی الکتروتکنیک) و UL (آزمایشگاه‌های ایمنی تحت‌نظر آمریکا) توجه کنید. این استانداردها تضمین می‌کنند که کابلشوها تحت شرایط خاص ایمنی و کارایی مطلوب عمل می‌کنند.

بهترین برندهای کابلشو در بازار ایران

در بازار ایران، برندهای مختلفی در حوزه تولید و عرضه کابلشو فعال هستند که هرکدام ویژگی‌ها و مزایای خاص خود را دارند. انتخاب برند مناسب در این زمینه، از اهمیت ویژه‌ای برخوردار است چرا که کابلشو یکی از اجزای کلیدی در تأسیسات الکتریکی و صنعتی است که عملکرد و ایمنی سیستم‌های برقی را تحت تأثیر قرار می‌دهد. در این مقاله، به بررسی بهترین برندهای کابلشو در بازار ایران می‌پردازیم و کابلشو کلاته را به عنوان بهترین انتخاب معرفی می‌کنیم.

۱. کابلشو کلاته : بهترین برند در بازار ایران
کابلشو کلاته یکی از معتبرترین و شناخته‌شده‌ترین برندهای تولید کابلشو در ایران است که محصولات آن به دلیل کیفیت عالی و عملکرد پایدار در صنایع مختلف محبوبیت زیادی دارند. این برند با استفاده از مواد اولیه با کیفیت بالا و بهره‌گیری از فناوری‌های پیشرفته، کابلشوهایی با دوام و ایمنی بالا تولید می‌کند.

کابلشو کلاته با رعایت استانداردهای بین‌المللی و کنترل کیفیت دقیق، محصولاتی ارائه می‌دهد که قادر به تحمل بارهای الکتریکی بالا و شرایط محیطی مختلف هستند. در تجربه‌ای که من از کار با این برند داشتم، کابلشوهای کلاته به‌طور قابل‌توجهی در برابر خوردگی مقاوم بوده و اتصال محکمی را برقرار می‌کنند که این ویژگی‌ها باعث شده است این برند در میان مصرف‌کنندگان و متخصصان برقی از اعتبار بالایی برخوردار باشد.

۲. کابلشو رعد: کیفیت مطلوب با قیمت مناسب
یکی دیگر از برندهای مطرح در بازار ایران، برند رعد است. کابلشوهای رعد معمولاً با قیمت مناسب و کیفیت قابل‌قبول در دسترس هستند. این برند محصولات خود را برای استفاده در پروژه‌های کوچک و متوسط مناسب می‌سازد و توانسته است رضایت بسیاری از مشتریان را جلب کند.

۳. کابلشو آریا: برند معتبر در صنایع بزرگ
کابلشو آریا یکی از برندهای معروف در صنایع بزرگ است که محصولات آن بیشتر در پروژه‌های صنعتی و ساختمانی استفاده می‌شود. کابلشوهای این برند با توجه به استانداردهای بین‌المللی تولید می‌شوند و از نظر ایمنی و عملکرد توانسته‌اند در شرایط سخت و محیط‌های صنعتی مقاومت خوبی از خود نشان دهند.

۴. کابلشو سپهر: اقتصادی و کاربرپسند
کابلشو سپهر یکی دیگر از برندهای شناخته‌شده است که محصولات اقتصادی اما با کیفیتی را به بازار عرضه می‌کند. این برند بیشتر در پروژه‌های کوچک و مصرف خانگی کاربرد دارد. کابلشوهای سپهر به دلیل قیمت پایین‌تر، انتخاب مناسبی برای کسانی است که به دنبال یک گزینه مقرون‌به‌صرفه هستند

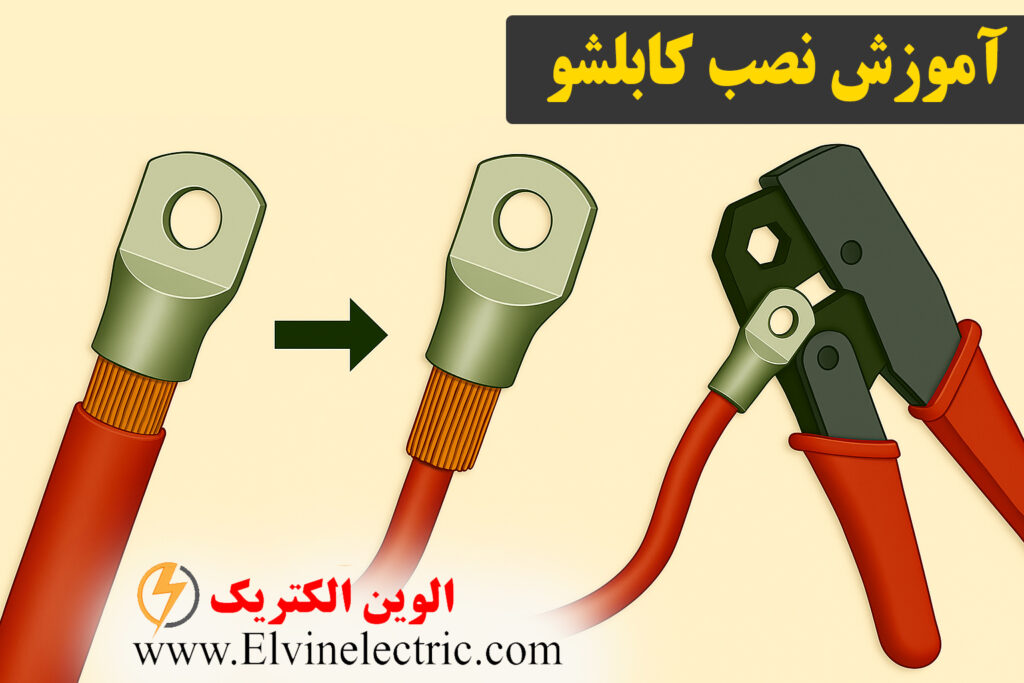

مراحل نصب کابلشو

نصب کابلشو یک فرآیند دقیق و حساس است که برای اطمینان از اتصال درست و ایمن کابل به تجهیزات برقی باید با دقت انجام شود. مراحل نصب به شرح زیر است:

انتخاب کابل و کابلشو مناسب: ابتدا باید کابل و کابلشو مناسب با توجه به نوع سیستم و میزان جریان مورد نظر انتخاب شوند.
آماده‌سازی کابل: کابل باید به‌درستی بریده شده و روکش آن برداشته شود تا قسمتی از هسته فلزی کابل در دسترس قرار گیرد.
قرار دادن کابلشو: کابلشو باید به‌طور صحیح در محل اتصال کابل قرار گیرد.
استفاده از دستگاه پرس: دستگاه پرس برای اعمال فشار به کابلشو و ایجاد اتصال محکم و ایمن استفاده می‌شود.
بررسی نهایی: پس از نصب، باید اتصال کابلشو بررسی شود تا اطمینان حاصل شود که اتصال به‌طور صحیح انجام شده است.

در هنگام نصب کابلشو به چه نکاتی باید توجه کنیم؟

در هنگام نصب کابلشو باید به نکات زیر توجه کنید:

انتخاب کابلشو مناسب: انتخاب صحیح کابلشو بر اساس نوع کابل و کاربرد بسیار مهم است.
استفاده از دستگاه پرس مناسب: دستگاه پرس باید از نوع استاندارد و مناسب برای کابل و کابلشو باشد.
دقت در نصب: نصب باید به‌طور دقیق و با دقت بالا انجام شود تا از ایجاد اتصالات ضعیف جلوگیری شود.
بررسی اتصالات بعد از نصب: بررسی اتصال پس از نصب برای اطمینان از ایمنی و عملکرد صحیح ضروری است.

دستگاه پرس کابلشو چیست و چه انواعی دارد؟

دستگاه پرس کابلشو دستگاهی است که برای ایجاد اتصال محکم بین کابل و کابلشو استفاده می‌شود. این دستگاه‌ها معمولاً در انواع دستی، برقی و هیدرولیکی موجود هستند. بسته به نوع کابل و کابلشو، دستگاه‌های مختلفی برای پرس کردن استفاده می‌شوند.

انواع دستگاه پرس کابلشو:

دستگاه پرس دستی: برای استفاده در حجم کم و محیط‌های کوچک مناسب است.
دستگاه پرس برقی: برای استفاده در محیط‌های صنعتی با حجم بالا کاربرد دارد.
دستگاه پرس هیدرولیکی: برای کارهای سنگین و اتصال کابل‌های بزرگ مورد استفاده قرار می‌گیرد.
