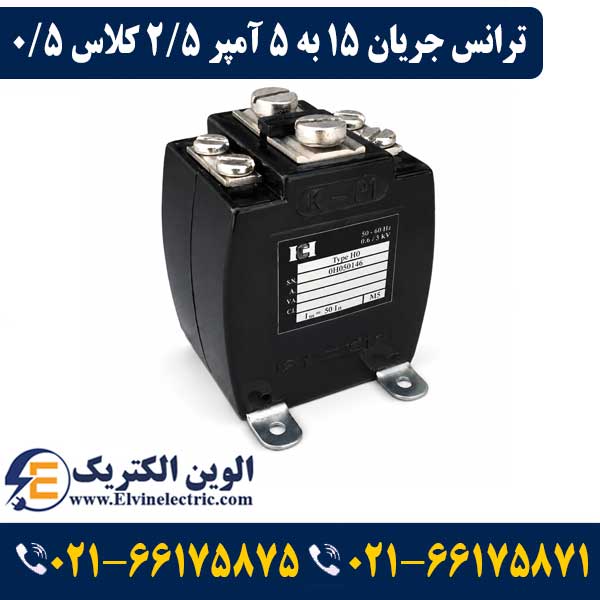

ترانس جریان تبدیل 15 به 5 آمپر 2.5VA کلاس 0.5 هریس مدل H0

خرید و قیمت ترانس جریان تبدیل 15 به 5 آمپر 2.5VA کلاس 0.5 هریس مدل H0

در تابلوهای فرمان، ماشین‌آلات صنعتی خاص، الکتروموتورهای توان پایین و مدارهای فرعی با آمپراژ محدود، اندازه‌گیری و مانیتورینگ جریان‌های زیر ۲۰ آمپر چالش‌های فنی منحصر‌به‌فردی دارد. اندازه‌گیری مستقیم این جریان‌ها ممکن است باعث داغ شدن ترمینال‌های تجهیزات اندازه‌گیری ظریف شود یا دسترسی به ادوات مانیتورینگ تابلویی را مختل کند؛ از این رو استفاده از ترانس جریان با نسبت تبدیل دقیق در این رنج ضروری است. ترانس جریان تبدیل 15 به 5 آمپر 2.5VA کلاس 0.5 هریس مدل H0 تولید شرکت معتبر نوین هریس پویا، دقیقاً برای پاسخ به نیاز سنجش دقیق در فیدرهای سبک و جریان پایین طراحی شده است. این ترانس با تبدیل جریان نامی ۱۵ آمپر به خروجی استاندارد و ایمن ۵ آمپر (با نسبت ۳ به ۱)، شرایط را برای اتصال مستقیم آمپرمترهای دیجیتال، مولتی‌فانکشن‌مترها و ماژول‌های مانیتورینگ جریان فراهم کرده و ایمنی اپراتور و مدارات تابلویی را به بالاترین سطح می‌رساند.

جدول مشخصات فنی ترانس جریان 15 به 5 آمپر 2.5VA کلاس 0.5 هریس مدل H0

برای بررسی دقیق جهت انتخاب محصول، مستندسازی در مدارک مهندسی پروژه و وندورلیست‌های صنعتی، مشخصات فنی این کالا در جدول زیر گردآوری شده است:

ویژگی‌های ابعادی تیپ H0 و نقش توان نامی 2.5 ولت‌آمپر

طراحی فشرده و ارگونومیک سری H0 از مهم‌ترین مشخصه‌های این تجهیز به شمار می‌رود. در تابلوهای کنترل و اتوماسیون که با کمبود فضا در سینی تابلو مواجه هستیم، ابعاد جمع‌وجور مدل H0 امکان نصب آسان روی ریل یا پیچ شدن بر روی صفحه مونتاژ را بدون اشغال فضای اضافه در کنار رله‌ها و کنتاکتورها فراهم می‌سازد. از منظر الکتریکی، توان نامی ۲.۵ ولت‌آمپر (2.5VA Burden) یک مقدار بهینه‌سازی‌شده برای مدارهای با فواصل کوتاه سیم‌کشی تابلویی است. این توان به‌طور کامل پاسخگوی امپدانس داخلی آمپرمترهای دیجیتال و سیم‌کشی‌های استاندارد تابلویی تا درب تابلو بوده و سیستم را بدون تحمیل تلفات غیرضروری، در بالاترین سطح از کلاس دقت 0.5 تثبیت می‌کند. بهره‌گیری از هسته مغناطیسی مرغوب و یکنواخت مانع از افت دقت در درصدهای پایین جریان نامی می‌شود.

مزایای ترانس جریان تبدیل 15 به 5 آمپر 2.5VA کلاس 0.5 هریس

مهم‌ترین وجه تمایز محصولات نوین هریس پویا، رفتار خطی و کالیبراسیون پایدار هسته مغناطیسی است. در آمپراژهای پایینی مانند ۱۵ آمپر، ساخت CT با دقت کلاس 0.5 نیازمند فرآیند سیم‌پیچی فوق‌العاده ظریف و هسته‌ای با ضریب نفوذپذیری بالا است تا جریان مغناطیس‌کننده موجب خطای فاز و دامنه نشود؛ ترانس جریان ۱۵ به ۵ هریس این ویژگی را با بالاترین استانداردهای صنعتی ارائه می‌دهد. علاوه بر این، بدنه پلیمری تقویت‌شده در برابر لرزش‌های تابلویی و تغییرات دمایی داخل تابلو کاملاً عایق بوده و با داشتن ترمینال‌های دارای روکش محافظ، خطر تماس ناخواسته دست یا اتصال کوتاه پایانه‌ها را به صفر می‌رساند.

راهنمای خرید ترانس جریان تبدیل 15 به 5 آمپر 2.5VA کلاس 0.5 هریس

هنگام خرید این مدل، توجه به تطابق جریان مصرفی نامی بار با رنج ۱۵ آمپر ضروری است. در صورتی که جریان کاری مدار شما در محدوده ۱۰ الی ۱۵ آمپر قرار دارد، این ترانس با قرار دادن دستگاه اندازه‌گیری در نقطه کار بهینه، دقیق‌ترین قرائت ممکن را ثبت می‌کند. همچنین توان خروجی 2.5VA برای کاربردهای درون‌تابلویی که ترانس در مجاورت ادوات اندازه‌گیری قرار دارد ایده‌آل است. برای مواردی که کابل‌کشی بین ترانس و نمایشگر بسیار طولانی است یا تجهیزات متعددی به صورت سری بسته می‌شوند، بررسی مقاومت مسیر توصیه می‌شود. کارشناسان فنی الوین الکتریک آماده ارائه مشاوره‌های لازم جهت انتخاب بهترین نسبت تبدیل و توان متناسب با بار شبکه شما هستند.

اصول نصب، سربندی ایمن و ملاحظات فنی ترانس‌های جریان هریس

برای دستیابی به عملکرد صحیح در تابلو برق، رعایت جهت ورود و خروج هادی اولیه از ترمینال P1 به سمت P2 ضروری است تا دستگاه‌های مانیتورینگ زاویه فاز و توان را با علامت صحیح ثبت کنند. نکته بسیار مهم دیگر در بهره‌برداری از تمامی ترانس‌های جریان، عدم باز گذاشتن مدار ثانویه در زمان برقراری جریان اولیه است؛ اگرچه در جریان ۱۵ آمپر سطح ولتاژ القایی نسبت به فیدرهای سنگین کمتر است، اما باز ماندن ترمینال‌های S1 و S2 همچنان می‌تواند به هسته آسیب زده و ترانس را از کالیبراسیون استاندارد خارج کند. همچنین اتصال زمین یکی از پایانه‌های ثانویه (معمولاً S2) مطابق استانداردهای ایمنی تابلویی به جهت حفاظت از ولتاژهای ناخواسته توصیه می‌شود.

استعلام قیمت ترانس جریان تبدیل 15 به 5 آمپر 2.5VA کلاس 0.5 هریس

خرید تجهیزات سنجش و مانیتورینگ صنعتی نیازمند اعتماد به اصالت کالا و گارانتی معتبر است. الوین الکتریک به عنوان نمایندگی رسمی فروش محصولات نوین هریس پویا، ترانس جریان تبدیل ۱۵ به ۵ آمپر ۲.۵ ولت‌آمپر مدل H0 را با تضمین اصالت فیزیکی، قیمت دست‌اول بدون واسطه و ارسال فوری به سراسر کشور عرضه می‌نماید. چه برای پروژه‌های تابلوسازی سری و چه برای تأمین تکی در واحدهای صنعتی و دانشگاهی، امکان صدور آنی پیش‌فاکتور رسمی فراهم است. جهت دریافت مشاوره، استعلام تخفیف‌های خریدهای تیراژ و ثبت سفارش با شماره‌های زیر در ارتباط باشید.

شماره‌های تماس دفتر فروش و پشتیبانی مهندسی:

02166175875 – 02166175871

سوالات متداول ترانس جریان تبدیل 15 به 5 آمپر 2.5VA کلاس 0.5 هریس

1. ترانس جریان 15 به 5 آمپر هریس در چه کاربردهایی بیشتر استفاده می‌شود؟

این ترانس در تابلوهای کنترل ماشین‌آلات، پایش جریان الکتروموتورهای توان پایین، فیدرهای فرعی توزیع و سیستم‌های تست و آموزشی که جریان خط کمتر از ۱۵ آمپر است، کاربرد دارد.

2. تیپ بدنه H0 چه مزیتی برای تابلوهای برق دارد؟

تیپ H0 هریس دارای ابعاد بسیار فشرده و کم‌حجم است که به راحتی در فضاهای محدود سینی تابلو برق و در کنار سایر قطعات صنعتی نصب می‌شود.

3. مفهوم کلاس دقت 0.5 در این ترانس چیست؟

کلاس دقت 0.5 نشان می‌دهد که خطای نسبت تبدیل در محدوده بار نامی حداکثر ۰.۵ درصد است؛ این دقت بالا تضمین‌کننده نمایش دقیق جریان در نمایشگرها و سیستم‌های پایش انرژی است.

4. آیا توان 2.5VA برای اتصال آمپرمتر دیجیتال تابلویی کافی است؟

بله، توان خروجی 2.5VA برای کابل‌کشی‌های استاندارد داخل تابلو و تغذیه انواع آمپرمترها و مولتی‌مترهای دیجیتال صنعتی کاملاً کافی و بهینه است.

5. مزیت خرید ترانس‌های نوین هریس از الوین الکتریک چیست؟

الوین الکتریک به عنوان نمایندگی معتبر نوین هریس، محصولات را با ضمانت اصالت کالا، تضمین کیفیت کالیبراسیون شرکتی، قیمت بدون واسطه و تحویل سریع در اختیار خریداران قرار می‌دهد.
