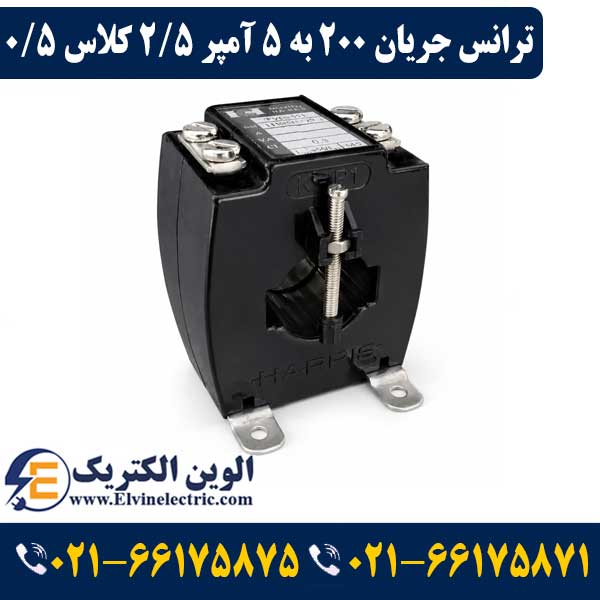

ترانس جریان تبدیل 200 به 5 آمپر 2.5VA کلاس 0.5 هریس مدل H1

قیمت ترانس جریان تبدیل 200 به 5 آمپر 2.5VA کلاس 0.5 هریس

در فیدرهای خروجی تابلوهای توزیع فشار ضعیف، خطوط تغذیه کوره‌های صنعتی، الکتروموتورهای سنگین و ورودی پله‌های اصلی بانک‌های خازنی اتوماتیک، آمپراژ عبوری مدارات به طور معمول تا ۲۰۰ آمپر می‌رسد. ثبت دقیق دیماند، تعادل فازها و پایش توان در این سطح از جریان نیازمند ترانس جریانی است که در کنار استحکام مکانیکی، کمترین خطای زاویه و نسبت تبدیل را ارائه دهد. ترانس جریان تبدیل 200 به 5 آمپر 2.5VA کلاس 0.5 هریس مدل H1 تولیدشده توسط شرکت نوین هریس پویا، با نسبت تبدیل استاندارد ۴۰ به ۱، این حجم از جریان اولیه را به مقادیر کالیبره‌شده، خطی و ایمن ۵ آمپر تبدیل می‌نماید. این خروجی ایزوله امکان اتصال مطمئن به انواع آمپرمترهای تابلویی دیجیتال، مولتی‌مترها، پاور آنالایزرها و رگولاتورهای هوشمند خازنی را فراهم ساخته و از تجهیزات حساس در برابر شوک‌های جریان خط محافظت می‌کند.

جدول مشخصات فنی ترانس جریان تبدیل 200 به 5 آمپر 2.5VA کلاس 0.5 هریس

جهت درج دقیق پارامترهای فنی در مدارک مهندسی، نقشه‌های تک‌خطی تابلویی و وندورلیست استعلام خرید، جدول زیر تنظیم گردیده است:

طراحی کاربردی تیپ H1 و ویژگی‌های توان نامی 2.5 ولت‌آمپر

طراحی مهندسی بدنه تیپ H1 برای پوشش نیازهای تابلوسازی مدرن توسعه یافته است. پنجره عبوری استاندارد این مدل، ابعاد مناسبی را برای عبور مستقیم شینه‌های مسی با عرض متوسط یا کابل‌های قدرت فشار ضعیف تا مقطع متناسب با ۲۰۰ آمپر مهیا می‌سازد؛ این مزیت باعث کاهش نیاز به خم‌کاری‌های غیراستاندارد شینه و تسهیل مونتاژ داخل سلول تابلو می‌گردد. توان خروجی ۲.۵ ولت‌آمپر (2.5VA Burden) ظرفیتی کاملاً اقتصادی، استاندارد و با تلفات حرارتی اندک برای پروژه‌هایی است که تجهیزات مانیتورینگ مستقیماً بر روی درب تابلوی مربوطه یا در فواصل کوتاه نصب شده‌اند. این ظرفیت، امپدانس داخلی میترهای دیجیتال تابلویی و طول مسیر سیم‌کشی ثانویه را به خوبی پوشش داده و پایداری عملکرد در کلاس دقت 0.5 را تضمین می‌نماید. پوسته بیرونی تجهیز نیز از پلیمر مهندسی مقاوم در برابر حرارت و خودخاموش‌شونده تولید شده که ایمنی عایقی بالایی در شرایط تنش‌های حرارتی ایجاد می‌کند.

مزایای کیفی و عملکرد خطی ترانس جریان هریس مدل H1

مزیت بارز ترانس جریان ۲۰۰/۵ هریس مدل H1 در مقایسه با کالاهای متفرقه، استفاده از هسته‌های مغناطیسی با چگالی شار بالا و تلفات هسته بسیار پایین است. در بارهای صنعتی که وجود بارهای غیرخطی (نظیر اینورترها و درایوها) باعث ایجاد هارمونیک‌های جریانی می‌شود، هسته‌های نامرغوب سریعاً دچار اشباع و گرمای غیرعادی شده و خطاهای فاحش اندازه‌گیری به بار می‌آورند. نوین هریس پویا با بهره‌گیری از ورقه‌های سیلیسی فرآوری‌شده، پاسخ خطی دقیق و پایداری کالیبراسیون را در گستره وسیعی از بار شبکه تضمین می‌نماید. همچنین تعبیه درپوش محافظ و شفاف روی ترمینال‌های خروجی، ایمنی اپراتور را در حین بازرسی و سرویس تابلو بالا می‌برد.

راهنمای ترانس جریان تبدیل 200 به 5 آمپر 2.5VA کلاس 0.5 هریس

در زمان خرید این محصول، انطباق جریان پیک فیدر با رنج ۲۰۰ آمپر و محاسبه امپدانس کل مدار ثانویه الزامی است. نسبت تبدیل ۲۰۰ به ۵ آمپر در فیدرهایی با بار نرمال بین ۱۰۰ تا ۱۸۰ آمپر، ترانس را در ایده‌آل‌ترین نقطه منحنی مغناطیسی قرار می‌دهد. توان ۲.۵ ولت‌آمپر برای اتصال به یک نمایشگر دیجیتال یا رگولاتور خازنی با مسیر کابل‌کشی استاندارد داخل تابلو گزینه‌ای بسیار مقرون‌به‌صرفه است؛ چنانچه نیاز به سری کردن چندین تجهیز اندازه‌گیری یا کابل‌کشی در مسافت‌های طولانی‌تر تا اتاق کنترل باشد، نمونه ۵ ولت‌آمپری همین رنج پیشنهاد می‌گردد. کارشناسان فنی الوین الکتریک آماده‌اند تا محاسبات بار ثانویه و انتخاب دقیق تجهیز را برای پروژه شما بررسی کنند.

الزامات نصب ترانس جریان تبدیل 200 به 5 آمپر 2.5VA کلاس 0.5 هریس

هنگام نصب بر روی شینه یا عبور کابل، جهت صحیح ترمینال‌های P1 (به سمت منبع تغذیه) و P2 (به سمت مصرف‌کننده) باید دقیقاً رعایت گردد تا محاسبات توان اکتیو، راکتیو و ضریب توان در نمایشگرهای دیجیتال با علامت منفی یا خطای فاز مواجه نشوند. از سوی دیگر، قاعده اساسی و حیاتی در ترانس‌های جریان، جلوگیری مطلق از مدار باز ماندن پایانه‌های ثانویه S1 و S2 در زمان برقراری جریان بار است؛ مدار باز در ثانویه موجب افزایش بسیار شدید ولتاژ خروجی، تولید گرمای مخرب در هسته و خطرات جانی و مالی می‌گردد. استفاده از ترمینال‌های قطع‌کننده استاندارد تست سی‌تی و زمین کردن پایانه S2 به ارت اصلی تابلو ضامن عملکرد ایمن این سیستم خواهد بود.

استعلام قیمت ترانس جریان تبدیل 200 به 5 آمپر 2.5VA کلاس 0.5 هریس

تأمین تجهیزات تابلویی بدون واسطه و با تضمین اصالت و سلامت فیزیکی کالا، از مهم‌ترین اصول مدیریت هزینه در پروژه‌های صنعتی است. الوین الکتریک به عنوان نمایندگی رسمی فروش محصولات نوین هریس پویا، ترانس جریان تبدیل ۲۰۰ به ۵ آمپر ۲.۵ ولت‌آمپر کلاس 0.5 مدل H1 را با قیمت دست‌اول شرکتی، صدور پیش‌فاکتور رسمی و ارسال فوری به سراسر کشور تأمین می‌نماید. جهت دریافت لیست قیمت، تخفیف‌های تیراژ و راهنمایی فنی با کارشناسان فروش ما تماس حاصل نمایید.

شماره‌های تماس دفتر فروش و مشاوره فنی:

02166175875 – 02166175871

سوالات متداول ترانس جریان تبدیل 200 به 5 آمپر 2.5VA کلاس 0.5 هریس

1. ترانس جریان 200 به 5 آمپر مدل H1 برای چه مصارفی کاربرد دارد؟

این ترانس در تابلوهای توزیع فرعی، ورودی پله‌های اصلی بانک‌های خازنی اتوماتیک، حفاظت و پایش الکتروموتورهای پرتوان و فیدرهای صنعتی تا جریان ۲۰۰ آمپر کاربرد دارد.

2. مفهوم کلاس دقت 0.5 در این ترانسفورماتور چیست؟

کلاس 0.5 بیانگر این است که خطای نسبت تبدیل ترانس در شرایط بار نامی حداکثر ۰.۵ درصد است که دقتی استاندارد برای ثبت مصارف دیماند و پایش انرژی صنعتی به شمار می‌آید.

3. توان نامی 2.5VA چه نوع بارهایی را پشتیبانی می‌کند؟

توان ۲.۵ ولت‌آمپر برای تغذیه انواع آمپرمترهای دیجیتال، پاورمیترها و رگولاتورهای تابلویی با سیم‌کشی‌های استاندارد داخل سلول تابلو کاملاً مناسب و بهینه است.

4. نحوه اتصال و عبور هادی در مدل بدنه H1 چگونه است؟

پنجره مستطیلی تیپ H1 به گونه‌ای طراحی شده که شینه‌های مسی با عرض متوسط و انواع کابل‌های فشار ضعیف متناسب با ۲۰۰ آمپر بدون تغییر در آرایش تابلو از داخل آن عبور می‌کنند.

5. مزیت خرید این محصول از نمایندگی الوین الکتریک چیست؟

خرید از الوین الکتریک اصالت کامل کالا از برند نوین هریس پویا، قیمت رقابتی کارخانه‌ای، صدور پیش‌فاکتور رسمی و تحویل سریع در محل پروژه را تضمین می‌نماید.
