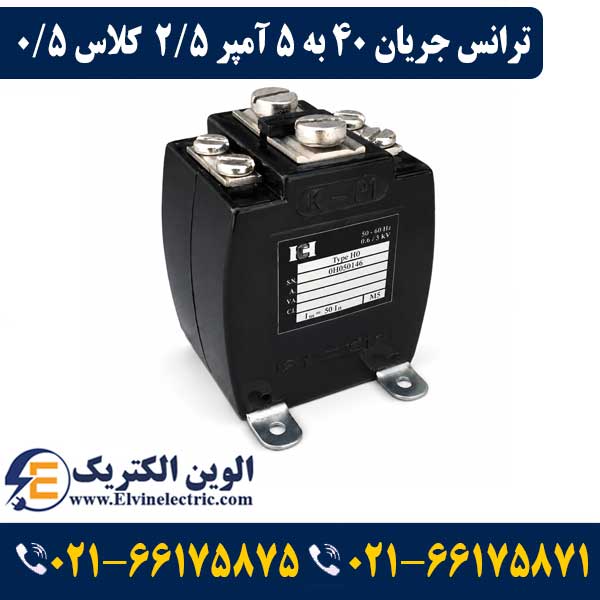

قیمت ترانس جریان تبدیل 40 به 5 آمپر 2.5VA کلاس 0.5 هریس مدل H0
در خطوط اتوماسیون صنعتی، تابلوهای فرمان موتورخانهها، فیدرهای خروجی درایوهای فرکانس متغیر (VFD) و سیستمهای مانیتورینگ مصرف انرژی تابلوهای فرعی، پایش خطی و تفکیکپذیر جریانهای زیر ۵۰ آمپر نیازمند تجهیزات سنجش با هسته فوقالعاده حساس است. در جریانهای نسبتاً پایین مانند ۴۰ آمپر، کوچکترین افت مغناطیسی یا خطای ناشی از پسماند هسته میتواند در عملکرد تجهیزات حفاظتی و سیستمهای مدیریت مصرف خطا ایجاد کند. ترانس جریان تبدیل 40 به 5 آمپر 2.5VA کلاس 0.5 هریس مدل H0 محصول شاخص شرکت «نوین هریس پویا»، با ضریب تبدیل نامی ۸ به ۱، جریان اولیه ۴۰ آمپر را با پاسخ مغناطیسی کاملاً خطی به خروجی ایزوله و پایدار ۵ آمپر تبدیل مینماید. این تجهیز بالاترین ضریب هماهنگی را با آمپرمترهای دیجیتال، رلههای الکترونیکی کنترل بار، مولتیمترهای تابلویی و کارتهای ورودی آنالوگ در سیستمهای PLC و مانیتورینگ داراست.
جدول مشخصات فنی ترانس جریان تبدیل 40 به 5 آمپر 2.5VA کلاس 0.5 هریس
جهت استفاده در نقشههای اجرایی، دفترچههای محاسبات مهندسی و استعلامهای رسمی خرید پروژهای، اطلاعات جامع این محصول در جدول زیر تنظیم شده است:
طراحی کامپکت سری H0 و توان نامی بهینه 2.5 ولتآمپر
پوسته فیزیکی تیپ H0 با هدف استفاده حداکثری از فضای محدود تابلوهای برق، جانمایی راحت در سینیهای متراکم و مجاورت کلیدهای مینیاتوری (MCB) و کنتاکتورها توسعه یافته است. ابعاد بهینهسازیشده این مدل مانع از شلوغی و تداخل در سیمکشی داخلی شده و روزنه مرکزی استاندارد آن، رد کردن کابلهای با مقطع استاندارد تا ظرفیت ۴۰ آمپر را کاملاً ساده میسازد. توان خروجی نامی ۲.۵ ولتآمپر (2.5VA Burden) ظرفیتی کاملاً متناسب برای پوشش امپدانس داخلی نمایشگرهای دیجیتال مدرن و مقاومت اهمی طول سیمکشی داخل سلول تابلو است. این ظرفیت، خروجی ترانس را بدون ایجاد افت ولتاژ یا خارج شدن از محدوده کلاس دقت 0.5 تثبیت میکند. پوسته پلیمری مهندسیشده و مقاوم در برابر حرارت بالا، ایمنی عایقی و استحکام مکانیکی فوقالعادهای در شرایط سخت صنعتی ایجاد مینماید.
کیفیت مواد اولیه و خطی بودن پاسخ مغناطیسی در مدل H0
یکی از چالشهای اساسی در ترانسهای جریان رنج پایین، افت دقت در درصدهای پایینی بار است. نوین هریس پویا با بهکارگیری ورقهای هسته مغناطیسی سیلیسیمی با نفوذپذیری بالا، تضمین میکند که ترانس ۴۰ به ۵ حتی در بارهای کمتر از نصف جریان نامی نیز دارای منحنی مغناطیسشوندگی کاملاً خطی و تلفات حرارتی ناچیز باشد. کلاس دقت 0.5 این محصول سبب میشود مقادیر جریان لحظهای و مصرف انرژی با کمترین ضریب خطا اندازهگیری شود. علاوه بر این، درپوش محافظ و شفاف روی ترمینالهای ثانویه از لمس تصادفی هادیها ممانعت کرده و قابلیت پلمپ فیزیکی را برای جلوگیری از هرگونه دستکاری فراهم میسازد.
راهنمای انتخاب ترانس جریان تبدیل 40 به 5 آمپر 2.5VA کلاس 0.5 هریس
انتخاب نسبت تبدیل ۴۰ به ۵ برای مدارهایی پیشنهاد میشود که جریان بار دائم آنها بین ۲۰ تا ۴۰ آمپر قرار دارد (مانند الکتروموتورهای تا ۱۵ الی ۱۸.۵ کیلووات به صورت راهاندازی مستقیم یا ستارهمثلث). توان نامی ۲.۵ ولتآمپر برای سیستمهایی که کابل رابط ترمینالهای ثانویه تا ادوات میترینگ کوتاه و زیر ۳ متر است، بهینهترین حالت اقتصادی و فنی را رقم میزند. در صورتی که نیاز به عبور سیم در مسافتهای طولانیتر یا قرار دادن تجهیزات متعدد در مسیر ثانویه دارید، محاسبه دقیق بردن کل پیش از نصب الزامی خواهد بود و مهندسان فنی الوین الکتریک شما را در این محاسبات همراهی میکنند.
الزامات نصب ترانس جریان تبدیل 40 به 5 آمپر 2.5VA کلاس 0.5 هریس
هنگام کابلکشی و استقرار ترانس، بررسی نشانهگذاری پایانههای اولیه P1 (ورود جریان از سمت کلید یا شبکه تغذیه) و P2 (خروج جریان به سمت الکتروموتور یا بار) اهمیت اساسی دارد؛ زیرا معکوس بستن هادی اولیه موجب ثبت اشتباه جهت توان و ضریب قدرت در پاورمترها و سیستمهای PLC میشود. در سمت مدار ثانویه، اتصالات پایانههای S1 و S2 باید کاملاً محکم و با سرسیمهای استاندارد بسته شوند. هشدار ایمنی مهم: هرگز نباید مدار ثانویه ترانس جریان در زمان برقدار بودن کابل اولیه باز بماند؛ باز بودن ثانویه موجب از بین رفتن آمپردور مخالف، اشباع هسته، گرمایش شدید و القای ولتاژهای بالا و کشنده در پایانههای S1 و S2 شده که خطر انفجار، سوختن عایق و برقگرفتگی شدید را در پی دارد. استفاده از ترمینالهای جداشونده و تستی پیچی و ارت کردن پایانه S2 از الزامات فنی و ایمنی است.
استعلام قیمت ترانس جریان تبدیل 40 به 5 آمپر 2.5VA کلاس 0.5 هریس
تأمین ترانسهای تابلویی با گواهی کالیبراسیون استاندارد و کیفیت بدون نقص، پایداری عملکرد تأسیسات الکتریکی شما را تضمین میکند. الوین الکتریک به عنوان نمایندگی رسمی فروش محصولات نوین هریس پویا، ترانس جریان تبدیل ۴۰ به ۵ آمپر ۲.۵ ولتآمپر کلاس 0.5 مدل H0 را با تضمین اصالت قطعات، قیمت دستاول و ارسال فوری به سراسر کشور تأمین مینماید.
جهت دریافت پیشفاکتور رسمی، آگاهی از تخفیفهای پروژهای و بهرهمندی از مشاوره مهندسی با دفتر فروش الوین الکتریک تماس حاصل فرمایید:
شمارههای تماس دفتر فروش و مشاوره فنی:
02166175875 – 02166175871
سوالات متداول ترانس جریان تبدیل 40 به 5 آمپر 2.5VA کلاس 0.5 هریس
1. ترانس جریان 40 به 5 آمپر مدل H0 در چه پروژههایی کاربرد دارد؟
این تجهیز در فیدرهای خروجی کلیدهای مینیاتوری و اتوماتیک تا ۴۰ آمپر، تابلوهای فرمان موتورخانهها، ماشینآلات بستهبندی، الکتروموتورهای توان پایین و سیستمهای کنترل بار به کار میرود.
2. اهمیت کلاس دقت 0.5 در این ترانسفورماتور چیست؟
کلاس 0.5 نشاندهنده حداکثر خطای مجاز ۰.۵ درصدی در نسبت تبدیل در شرایط کاری نامی است و پایش کاملاً پایدار، دقیق و خطی جریان مصرفی را برای سیستمهای اندازهگیری تضمین میکند.
3. آیا توان نامی 2.5VA برای اتصال به آمپرمترهای دیجیتال کافی است؟
بله، توان ۲.۵ ولتآمپر ظرفیت استاندارد و مطمئنی برای تغذیه انواع آمپرمترهای دیجیتال و رلههای الکترونیکی تابلویی در فواصل معمول سیمکشی است.
4. طراحی فشرده تیپ H0 چه مزیتی در مونتاژ تابلو ایجاد میکند؟
ابعاد کوچک این سری امکان نصب بسیار فشرده در سینی تابلو و مجاورت ادواتی مانند کلیدهای حرارتی و کنتاکتورها را بدون اشغال فضای مفید میسر میسازد.
5. مزایای خرید این محصول از الوین الکتریک چیست؟
خرید از نمایندگی رسمی نوین هریس پویا در الوین الکتریک تضمینکننده دریافت کالای اورجینال، قیمت بدون واسطه، امکان صدور پیشفاکتور رسمی و ارسال فوری به پروژهها است
