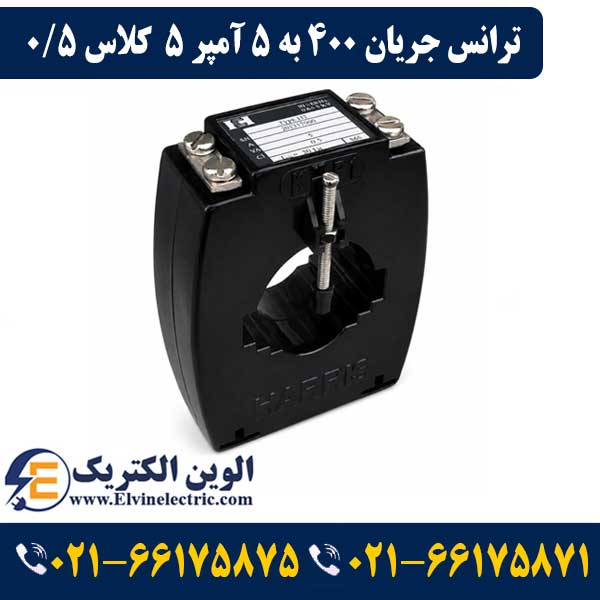

ترانس جریان تبدیل 400 به 5 آمپر 5VA کلاس 0.5 هریس مدل H2

قیمت ترانس جریان تبدیل 400 به 5 آمپر 5VA کلاس 0.5 هریس

در سیستم‌های توزیع برق فشار ضعیف، رایزرهای تغذیه ساختمان‌های تجاری، تابلوهای اصلی کارگاهی و فیدرهای صنعتی تغذیه‌کننده بارهای سه‌فاز متوسط، جریان نامی ۴۰۰ آمپر یکی از پرکاربردترین رنج‌های کاری به شمار می‌رود. تجهیزاتی مانند کلیدهای اتوماتیک کمپکت (MCCB) با جریان نامی ۴۰۰ آمپر، تابلوهای توزیع عمومی (MDP) و پله‌های بانک خازنی پرظرفیت، نیازمند دریافت سیگنال دقیق و تفکیک‌شده از جریان عبوری هستند تا پارامترهایی چون توان اکتیو، توان راکتیو، کسینوس فی و اضافه بار به درستی محاسبه شوند. ترانس جریان تبدیل 400 به 5 آمپر 5VA کلاس 0.5 هریس مدل H2 تولید شرکت مهندسی «نوین هریس پویا»، با نسبت تبدیل استاندارد ۸۰ به ۱، جریان ۴۰۰ آمپر شینه‌ها و کابل‌های قدرت را با خطی‌ترین پاسخ به خروجی ایزوله و مطمئن ۵ آمپر کاهش می‌دهد. این تجهیز بستر سنجش استاندارد را برای انواع پاورمترها، رگولاتورهای بانک خازنی و آمپرمترهای تابلویی فراهم می‌سازد.

جدول مشخصات فنی ترانس جریان تبدیل 400 به 5 آمپر 5VA کلاس 0.5 هریس

جهت درج در وندور لیست پروژه‌ها، نقشه‌های تک‌خطی (SLD) و تهیه اسناد مناقصه، اطلاعات فنی دقیق این محصول در جدول زیر خلاصه شده است:

طراحی استاندارد تیپ H2 و ظرفیت خروجی 5 ولت‌آمپر

پوسته فیزیکی تیپ H2 به‌گونه‌ای طراحی شده است که ابعاد پنجره عبوری آن هماهنگی کاملی با شینه‌های مسی استاندارد و کابل‌های قطور تک‌رشته با سطح مقطع متناسب با ۴۰۰ آمپر داشته باشد. این طراحی به تابلوساز اجازه می‌دهد هادی‌های قدرت را بدون ایجاد زاویه نامناسب یا فشار مکانیکی بر بدنه ترانس عبور دهد. توان خروجی نامی ۵ ولت‌آمپر (5VA Burden) یک نقطه تعادل ایده‌آل در طراحی مدارهای سنجش است؛ این میزان توان، افت ولتاژ ناشی از مقاومت اهمی سیم‌های رابط تا درب تابلو و همچنین امپدانس ورودی چند تجهیز سری (مانند یک آمپرمتر و یک رگولاتور خازنی به همراه پاورمتر) را به طور کامل جبران نموده و مانع از افت ترانس به کلاسی با خطای بالاتر می‌شود.

کیفیت ساخت هسته مغناطیسی و پایداری در هارمونیک‌ها

ترانس جریان ۴۰۰ به ۵ هریس از ورق‌های فولاد سیلیسیمی با تلفات پسماند بسیار پایین و نفوذپذیری مغناطیسی بالا تولید شده است. این ساختار تضمین می‌کند که اعوجاج هارمونیکی ناشی از مصرف‌کننده‌های غیرخطی نظیر درایوها و یوپی‌اس‌ها، دقت ترانسفورماتور را دچار اختلال نکند و نقطه اشباع هسته با حاشیه امن مناسب از جریان نامی قرار گیرد. کلاس دقت 0.5 تطابق خطی و بی‌نقصی میان جریان واقعی و جریان نمونه‌برداری‌شده ایجاد می‌کند که این امر نقش مستقیمی در پیشگیری از جرایم توان راکتیو قبوض برق از طریق اندازه‌گیری فوق‌العاده دقیق توسط رگولاتورهای بانک خازنی دارد.

راهنمای انتخاب ترانس جریان تبدیل 400 به 5 آمپر 5VA کلاس 0.5 هریس

نسبت ۴۰۰ به ۵ برای فیدرهایی به کار می‌رود که بار پیوسته آن‌ها بین ۲۰۰ تا ۴۰۰ آمپر در نوسان است. استفاده از این مدل بر روی فیدر ورودی تابلوهای اصلاح ضریب توان، این امکان را به رگولاتورهای هوشمند می‌دهد که با سنجش جریان کل و همگام‌سازی آن با فاز ولتاژ، زاویه فاز را بدون تاخیر محاسبه کرده و پله‌های خازنی را با بیشترین ضریب اطمینان وارد مدار کنند. همچنین بر روی خروجی کلیدهای کامپکت ۴۰۰ آمپری در تابلوهای توزیع، این ترانس جریان اطلاعات لحظه‌ای بار را به سیستم‌های مانیتورینگ مرکزی مخابره می‌نماید.

نکات حیاتی نصب ترانس جریان تبدیل 400 به 5 آمپر 5VA کلاس 0.5 هریس

هنگام جانمایی و عبور شینه یا کابل، رعایت جهت هادی نسبت به پایانه‌های اولیه الزامی است؛ هادی باید از سمت P1 (سمت شبکه یا کلید بالادست) وارد شده و از P2 (سمت شینه‌های خروجی یا بار) خارج شود تا پلاریته جریان ثانویه در پایانه‌های S1 و S2 معکوس نشود و ادوات سنجش توان دچار خطای فاز نشوند. در بخش مدار ثانویه، تأکید بر این اصل فنی ضروری است که مدار ثانویه ترانسفورماتور جریان هرگز نباید در حالت برق‌دار بودن مدار اولیه باز شود. مدار باز بودن ثانویه باعث از بین رفتن نیروی ضد محرکه مغناطیسی، فوران شار در هسته، گرمایش انفجاری و ایجاد ولتاژهای شدید چند کیلوولتی در پایانه‌ها می‌شود که تهدیدی جدی برای عایق ترانس و جان اپراتور است. توصیه می‌شود همواره از ترمینال‌های تستی تیغه‌ای استفاده شده و ترمینال S2 به شینه ارت تابلو هم‌پتانسیل گردد.

استعلام قیمت ترانس جریان تبدیل 400 به 5 آمپر 5VA کلاس 0.5 هریس

تأمین تجهیزات تابلویی معتبر تضمین‌کننده عملکرد ایمن و بدون توقف تأسیسات برقی شماست. الوین الکتریک به عنوان نمایندگی رسمی فروش محصولات نوین هریس پویا، ترانس جریان تبدیل ۴۰۰ به ۵ آمپر ۵VA کلاس 0.5 هریس مدل H2 را با تضمین اصالت صددرصدی، قیمت رقابتی و امکان تأمین در تیراژهای پروژه‌ای به همراه ارسال سریع عرضه می‌نماید.

جهت دریافت مشاوره فنی، تطبیق بردن تجهیزات و صدور پیش‌فاکتور رسمی با تیم مهندسی فروش ما در تماس باشید:

شماره‌های تماس دفتر فروش و مشاوره فنی:

02166175875 -02166175871

سوالات متداول کاربران و مهندسان (FAQ)

1. ترانس جریان 400 به 5 آمپر مدل H2 در چه بخش‌هایی کاربرد دارد؟

این ترانس در تابلوهای توزیع اصلی و فرعی، فیدرهای کلیدهای اتوماتیک ۴۰۰ آمپر، ورودی بانک‌های خازنی و پایش جریان الکتروموتورهای سنگین مورد استفاده قرار می‌گیرد.

2. توان خروجی 5VA چه مزیتی در طراحی تابلویی دارد؟

توان ۵ ولت‌آمپر امکان اتصال به چند تجهیز سری مانند پاورمتر، آمپرمتر و رگولاتور خازنی را در فواصل معمول سیم‌کشی بدون افت دقت فراهم می‌سازد.

3. آیا ترانس جریان تیپ H2 برای عبور کابل مناسب است یا شینه؟

پنجره داخلی این مدل با ابعاد بهینه‌سازی‌شده، قابلیت عبور هم شینه‌های مسی استاندارد و هم کابل‌های قدرت متناسب با رنج ۴۰۰ آمپر را به راحتی داراست.

4. علت لزوم اتصال کوتاه کردن ثانویه CT در زمان تعمیرات چیست؟

برای جلوگیری از القای ولتاژ مرگبار ناشی از مدار باز شدن ثانویه، هنگام قطع سیم‌کشی یا تعویض ادوات اندازه‌گیری، پایانه‌های S1 و S2 باید توسط ترمینال تستی اتصال کوتاه شوند.

5. مزایای خرید این محصول از الوین الکتریک چیست؟

خرید از الوین الکتریک ضمانت دریافت محصول اصلی کارخانه نوین هریس پویا، بهره‌مندی از بهترین قیمت دست‌اول، مشاوره مهندسی و ارسال سریع را برای پروژه‌های شما به همراه دارد.
