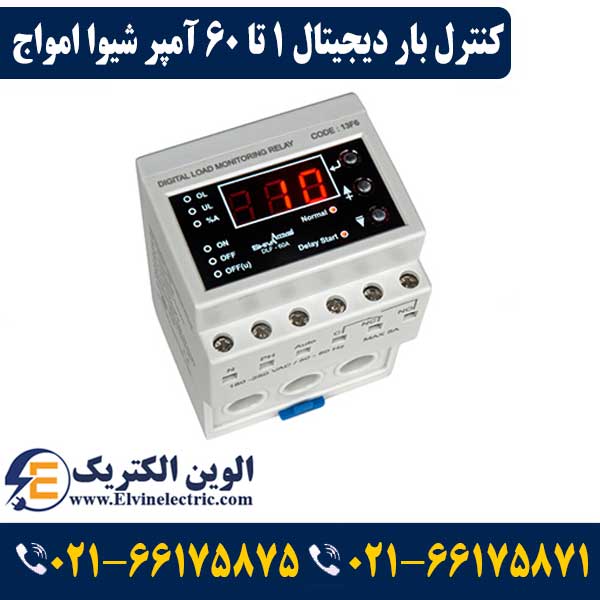

کنترل بار دیجیتال 1 تا 60 آمپر شیوا امواج 13F6 یک رله حفاظتی سه‌فاز برای پایش جریان و حفاظت از تجهیزات صنعتی در برابر خطاهای جریانی است. این مدل برای مدارهایی طراحی شده که در آن‌ها کنترل دقیق جریان مصرفی، تشخیص افزایش جریان (OL)، کاهش جریان (UL) و عدم تقارن جریان (A%) اهمیت دارد؛ به‌ویژه در موتور سه‌فاز، پمپ، فن و سایر بارهای صنعتی.

اگر در تابلو برق صنعتی با قطعی‌های ناشی از اضافه‌بار، نوسان عملکرد بار یا جریان نامتوازن مواجه هستید، این محصول می‌تواند به‌عنوان یک راه‌حل حفاظتی قابل اتکا وارد مدار شود. مزیت اصلی آن، اندازه‌گیری جریان بدون نیاز به CT خارجی و عبور مستقیم کابل از داخل دستگاه است؛ بنابراین هم نصب ساده‌تر می‌شود و هم در تابلوهایی با فضای محدود، دردسر جانمایی کمتر خواهد بود.

برای تابلوسازان، برقکاران صنعتی، تکنسین‌های تعمیر و نگهداری، پیمانکاران برق و مسئولان خرید، خرید کنترل بار دیجیتال 1 تا 60 آمپر شیوا امواج 13F6 زمانی منطقی است که هم عملکرد فنی دقیق و هم صرفه اقتصادی و سهولت نصب اهمیت داشته باشد. این مدل با تمرکز بر حفاظت جریان، کمک می‌کند عمر مفید تجهیزات بیشتر شود و توقف‌های ناگهانی و پرهزینه کاهش پیدا کند.

بررسی تخصصی و فنی کنترل بار دیجیتال 13F6

این تجهیز در دسته رله حفاظتی قرار می‌گیرد و وظیفه آن، پایش جریان عبوری و واکنش در برابر شرایط غیرمجاز است. در کاربردهای صنعتی، اضافه‌جریان طولانی‌مدت یا کاهش غیرعادی جریان می‌تواند نشانه‌ای از ایراد در بار، گیرپاژ مکانیکی، قطع بخشی از مصرف یا اشکال در مدار باشد. کنترل بار دیجیتال با تشخیص این شرایط، از آسیب‌دیدن موتور و سایر تجهیزات جلوگیری می‌کند.

بر اساس اطلاعات فنی منتشرشده توسط سازنده، عملکرد کنترل بار شیوا امواج مبتنی بر سیستم میکروپروسسوری و کنترل جریان بر اساس منحنی I²t است. این منطق باعث می‌شود دستگاه فقط به مقدار جریان لحظه‌ای واکنش ندهد، بلکه زمان ماندگاری جریان غیرعادی را هم در تصمیم‌گیری لحاظ کند. همین ویژگی، حفاظت مؤثرتری در برابر اضافه‌بارهای پایدار ایجاد می‌کند.

در نصب صنعتی، این مدل به‌دلیل عدم نیاز به CT بسیار کاربردی است. کابل سه‌فاز مستقیماً از داخل دستگاه عبور داده می‌شود و طبق مشخصات موجود، حداکثر سطح مقطع کابل عبوری 25 میلی‌متر مربع است. این موضوع، سیم‌کشی را ساده‌تر می‌کند و برای تابلو برق‌هایی که محدودیت فضا دارند، مزیت مهمی محسوب می‌شود.

خروجی دستگاه رله 5 آمپر است؛ بنابراین برای قطع و وصل مستقیم بار اصلی مناسب نیست و باید برای فرمان دادن به کنتاکتور استفاده شود. این ساختار، در مدار فرمان کاملاً استاندارد است و به شما امکان می‌دهد حفاظت جریان را در کنار سایر اجزای تابلو به‌درستی پیاده‌سازی کنید.

یکی از قابلیت‌های مهم این مدل، Delay Start یا زمان استارت اولیه است. این قابلیت برای زمانی به‌کار می‌رود که موتور در لحظه راه‌اندازی، جریان بالایی می‌کشد و نباید رله بلافاصله وارد حالت خطا شود. بازه تنظیمی این بخش، طبق اطلاعات سازنده، 0 تا 120 ثانیه است و به تنظیم دقیق‌تر برای شرایط واقعی بار کمک می‌کند.

نکته مهم دیگر این است که این محصول، کنترل بار است نه کنترل فاز. بنابراین اگر پروژه شما علاوه بر حفاظت جریانی، به حفاظت در برابر قطع فاز، جابجایی فاز، نوسان ولتاژ یا عدم تقارن ولتاژ نیاز دارد، باید از رله متناسب با آن نیاز استفاده کنید. برای تایید مشخصات دقیق، پیش از خرید استعلام بگیرید.

جدول مشخصات فنی کنترل بار دیجیتال 1 تا 60 آمپر شیوا امواج

ویژگی‌ها و مزایای رقابتی این مدل

• محدوده جریانی 1 تا 60 آمپر برای پوشش طیف وسیعی از بارهای سه‌فاز
• حفاظت در برابر افزایش، کاهش و عدم تقارن جریان
• اندازه‌گیری مستقیم جریان بدون CT و نصب ساده‌تر
• منطق حفاظتی I²t برای واکنش دقیق‌تر به اضافه‌بار
• Delay Start قابل تنظیم برای جلوگیری از قطع اشتباه هنگام راه‌اندازی
• خروجی رله 5 آمپر برای فرمان دادن به کنتاکتور
• نمایش LED وضعیت و خطا برای عیب‌یابی سریع‌تر
• ابعاد مناسب برای تابلو برق صنعتی
• ساختار دیجیتال و میکروپروسسوری برای تنظیم‌پذیری بهتر
• مناسب برای پروژه‌های صنعتی با جریان متوسط تا بالا

کنترل بار دیجیتال 0/5 تا 15 آمپر شیوا امواج

کنترل فاز-بار دیجیتال ۱ تا ۶۰ آمپر شیوا امواج

کنترل بار برنا

کنترل بار راما

نکات مهم نصب، راه‌اندازی و افزایش طول عمر تجهیز

• قبل از نصب، جریان نامی بار و شرایط راه‌اندازی موتور را بررسی کنید.
• هر سه فاز را مطابق نقشه از مسیر عبوری دستگاه عبور دهید.
• خروجی رله را برای فرمان به بوبین کنتاکتور استفاده کنید، نه برای بار اصلی.
• تنظیمات OL، UL، A% و زمان‌های تأخیر را متناسب با بار واقعی انجام دهید.
• اگر جریان راه‌اندازی موتور بالاست، از Delay Start استفاده کنید.
• اتصالات را محکم و اصولی ببندید تا از گرم‌شدن و خطای عملکرد جلوگیری شود.
• دستگاه را در محیط خشک، با تهویه مناسب و دور از حرارت مستقیم نصب کنید.
• بازبینی دوره‌ای اتصالات و وضعیت ظاهری دستگاه را در برنامه نگهداری قرار دهید.
• در صورت نیاز به دقت بیشتر در تنظیمات، پیش از بهره‌برداری نهایی استعلام فنی بگیرید.

مزایای خرید از نمایندگی محصولات شیوا امواج

خرید از نمایندگی محصولات شیوا امواج یعنی دسترسی به محصول اصل، مشاوره درست و پشتیبانی قابل اتکا. در خرید تجهیزات برق صنعتی، فقط قیمت مهم نیست؛ هماهنگی فنی با پروژه، اصالت کالا و پاسخ‌گویی فروشنده هم اهمیت زیادی دارد.

مزایای خرید از نمایندگی محصولات شیوا امواج:

• اصالت کالا و کاهش ریسک خرید محصول غیرمعتبر
• مشاوره فنی برای انتخاب مدل مناسب پروژه
• ارسال سریع به سراسر کشور
• امکان استعلام قیمت روز
• راهنمایی در انتخاب تجهیزات مکمل مانند کنتاکتور
• بررسی شرایط گارانتی و تامین قبل از خرید

برای ثبت سفارش و دریافت مشاوره، با نمایندگی محصولات شیوا امواج تماس بگیرید:

02166175875

02166175871

سوالات متداول کنترل بار دیجیتال 1 تا 60 آمپر شیوا امواج 13F6

1) کنترل بار دیجیتال 13F6 برای چه کاربردی مناسب است؟

برای حفاظت از بارهای سه‌فاز در برابر افزایش جریان، کاهش جریان و عدم تقارن جریان.

2) آیا این مدل برای استفاده در تابلو برق صنعتی مناسب است؟

بله، این تجهیز برای نصب در تابلو برق صنعتی و مدار فرمان طراحی شده است.

3) آیا برای اندازه‌گیری جریان به CT نیاز دارد؟

خیر، جریان از طریق عبور مستقیم کابل از داخل دستگاه اندازه‌گیری می‌شود.

4) آیا خروجی دستگاه برای راه‌اندازی مستقیم موتور مناسب است؟

خیر، خروجی رله 5 آمپر است و باید برای فرمان دادن به کنتاکتور استفاده شود.

5) زمان Delay Start چه کاربردی دارد؟

برای عبور جریان لحظه‌ای راه‌اندازی موتور در نظر گرفته می‌شود تا دستگاه اشتباهاً قطع نکند.

6) UL در این مدل چه کاری انجام می‌دهد؟

UL حد کاهش جریان را مشخص می‌کند و در صورت تنظیم روی صفر، این حفاظت غیرفعال می‌شود.

7) این مدل چه خطاهایی را نمایش می‌دهد؟

OL، UL، A% و وضعیت‌های مرتبط با عملکرد و زمان‌بندی دستگاه.

8) آیا این محصول حفاظت ولتاژ هم دارد؟

خیر، این مدل تمرکز بر حفاظت جریانی دارد. برای حفاظت ولتاژ، باید از تجهیز متناسب استفاده شود.

9) آیا این مدل برای موتور سه‌فاز مناسب است؟

بله، یکی از کاربردهای اصلی آن حفاظت از موتور سه‌فاز است.

10) قبل از خرید چه نکته‌ای را باید بررسی کنیم؟

جریان بار، نوع کاربرد، نیاز به حفاظت‌های دیگر، و سازگاری دستگاه با مدار شما. برای تایید مشخصات دقیق، پیش از خرید استعلام بگیرید.
