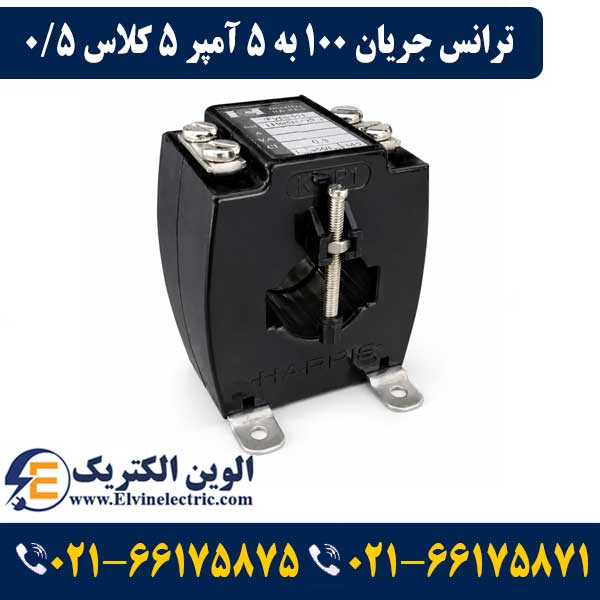

ترانس جریان تبدیل 100 به 5 آمپر 5VA کلاس 0.5 هریس مدل H1

خرید و قیمت ترانس جریان تبدیل 100 به 5 آمپر 5VA کلاس 0.5 هریس مدل H1

در طراحی و مونتاژ تابلوهای توزیع برق فشار ضعیف، یکی از خطاهای پرتکرار در بخش ابزار دقیق، نادیده گرفتن توان نامی ترانس جریان (Burden) و طول مسیر سیم‌کشی ثانویه است. هنگامی که فاصله بین ترانس جریان و تابلوی فرمان، رله‌های حفاظتی یا دستگاه‌های اندازه‌گیری (نظیر پاورمیترها و کنتورهای چندمنظوره) افزایش می‌یابد، مقاومت اهمی کابل‌های رابط به بار مصرفی سیستم افزوده شده و می‌تواند سبب خروج ترانس از کلاس دقت تعریف‌شده شود. ترانس جریان تبدیل 100 به 5 آمپر 5VA کلاس 0.5 هریس مدل H1 دقیقاً برای پاسخ به این نیاز مهندسی توسط شرکت نوین هریس پویا طراحی و به بازار عرضه شده است. این محصول با ارائه توان خروجی ۵ ولت‌آمپر، ظرفیت درایو امپدانسی دو برابری نسبت به نمونه‌های ۲.۵ ولت‌آمپری ایجاد می‌کند و این تضمین را به مجری پروژه می‌دهد که حتی در فواصل طولانی‌تر سیم‌کشی تابلویی، دقت کلاس 0.5 دچار انحراف نشده و اندازه‌گیری‌ها کاملاً منطبق بر استانداردهای کنتورینگ و دیسپاچینگ باقی بماند.

جدول جامع مشخصات فنی ترانس جریان 100 به 5 آمپر 5VA کلاس 0.5 هریس

برای مهندسان طراح، ناظران پروژه‌های صنعتی و کارشناسان تأمین کالا، داده‌های فنی مستند این محصول در جدول زیر گردآوری شده است:

تحلیل فنی ساختار، هسته مغناطیسی و مشخصات ابعادی سری H1

مدل H1 نوین هریس پویا از یک پنجره عبوری استاندارد بهره می‌برد که امکان گذر شینه‌های مسی یا کابل‌های قدرت ورودی تا حداکثر جریان پیوسته ۱۰۰ آمپر را بدون ایجاد تنگنای فیزیکی و با رعایت فواصل ایمنی استاندارد فراهم می‌سازد. در این ترانس، هسته مغناطیسی از بهترین ورق‌های سیلیکونی نوردسرد با نفوذپذیری بالا ساخته شده است که ضریب پسماند ناچیز و تلفات جریان‌های گردابی بسیار پایینی دارند؛ این ویژگی مانع از اشباع زودرس در جریان‌های نامی و بروز تغییر در شیفت فاز می‌شود. نسبت تبدیل این مدل ۲۰ به ۱ بوده و جریان اولیه ۱۰۰ آمپر را با خطای نسبت کمتر از ۰.۵ درصد به جریان ثانویه ۵ آمپر تبدیل می‌کند. بدنه ترانس نیز از مواد ترموپلاستیک فشرده و خودخاموش‌شونده با استقامت دی‌الکتریک بالا تزریق شده است که تجهیز را در برابر شوک‌های مکانیکی، تنش‌های الکترودینامیکی ناشی از اتصال کوتاه و شرایط نامساعد محیطی مانند گردوغبار و رطوبت کاملاً محافظت می‌کند.

تفاوت فنی نسخه 5VA با مدل 2.5VA و مزایای عملیاتی آن

تفاوت کلیدی این محصول با نمونه ۲.۵ ولت‌آمپری، در حجم مس سیم‌پیچ ثانویه و ظرفیت هدایت بار آن نهفته است. در تابلوهایی که از چندین نمایشگر دیجیتال یا آنالوگ به صورت سری استفاده می‌شود، یا ترانس در تابلوی محلی نصب شده اما دستگاه مانیتورینگ در اتاق کنترل یا پنل درب بیرونی با متراژ سیم بالا قرار دارد، انتخاب توان ۲.۵ ولت‌آمپر ممکن است منجر به اضافه بار (Overburden) روی ترانس و در نتیجه افت شدید ولتاژ ثانویه و نمایش مقادیر کمتر از واقعیت شود. مدل ۵ ولت‌آمپری هریس با داشتن ذخیره توان مطمئن، امکان اتصال به تجهیزات متعدد سنجش توان، رله‌های مانیتورینگ بار و ثبت‌کننده‌ها را بدون نیاز به ترانسفورماتورهای تطبیق‌دهنده مجزا و بدون خروج از محدوده خطای مجاز کلاس 0.5 فراهم می‌کند که این موضوع ارزش اقتصادی و اطمینان عملکردی بالایی برای پروژه به همراه دارد.

نکات اجرایی، ملاحظات کابل‌کشی و ایمنی ترانس جریان در محل کارگاه

در مرحله راه‌اندازی و سیم‌کشی ترانس جریان تبدیل 100 به 5 آمپر 5VA کلاس 0.5 هریس مدل H1، رعایت الزامات استاندارد برق فشار ضعیف حیاتی است. در گام نخست، هم‌راستایی فازها و رعایت جهت برداری بسیار حائز اهمیت است؛ ترمینال‌های P1 سمت منبع تغذیه (شبکه اصلی) و P2 به سمت مصرف‌کننده قرار می‌گیرند تا جهت توان اکتیو و راکتیو در دستگاه‌های اندازه‌گیری معکوس قرائت نشود. در سمت مدار ثانویه، تأکید اکید می‌شود که قبل از برق‌دار شدن مدار اصلی تابلو، خروجی‌های S1 و S2 حتماً به بار متصل بوده یا توسط ترمینال‌های تابلویی تست (Disconnecting Terminals) اتصال‌کوتاه شده باشند؛ مدار باز بودن ثانویه در زمان عبور جریان از اولیه، منجر به اشباع عمیق هسته، تولید ولتاژهای ضربه‌ای شدید و تخریب قطعی عایق‌بندی ترانس خواهد شد. همچنین اتصال ترمینال S2 به سیستم ارتینگ تابلو باید با دقت اجرا شود تا از خطرات شکست عایقی احتمالی ممانعت به عمل آید.

استعلام قیمت و خرید مستقیم از الوین الکتریک، نمایندگی فروش نوین هریس پویا

خرید تجهیزات سنجش و ابزار دقیق از مراکز نامعتبر همواره ریسک دریافت کالاهای ریفربیشد یا مدل‌های بدون تست کارخانه‌ای را به همراه دارد که می‌تواند باعث صدور جرایم سنگین ناشی از خطای محاسبه ضریب توان و دیماند کارگاه گردد. الوین الکتریک به عنوان نمایندگی فروش محصولات نوین هریس پویا، ترانس‌های جریان سری H1 را با تضمین قطعی اصالت، پلمپ شرکتی و ارائه ضرایب واقعی آزمون تست در اختیار کارفرمایان، پیمانکاران و تابلوسازان محترم قرار می‌دهد. با تهیه این کالا از الوین الکتریک، شما محصول را با بهترین قیمت رقابتی، دسترسی به موجودی انبار بالا و ارسال سریع دریافت خواهید کرد. برای دریافت پیش‌فاکتور آنی، استعلام تخفیف‌های پروژه‌ای و بهره‌مندی از پشتیبانی مهندسی فروش با ما در تماس باشید.

پل‌های ارتباطی مستقیم جهت استعلام قیمت و سفارش کالا:

02166175875 –02166175871

سوالات متداول ترانس جریان تبدیل 100 به 5 آمپر 5VA کلاس 0.5 هریس

1. تفاوت عمده مدل 5VA با مدل 2.5VA در ترانس جریان 100 به 5 آمپر هریس چیست؟

مدل 5VA توان راه‌اندازی بارهای امپدانسی بالاتری را دارد و برای مسافت‌های طولانی‌تر سیم‌کشی بین CT تا دستگاه اندازه‌گیری یا اتصال به چند مصرف‌کننده سری بدون افت کلاس دقت طراحی شده است.

2. کلاس دقت 0.5 در این ترانس به چه معناست و چه کاربردی دارد؟

کلاس 0.5 نشان می‌دهد که خطای نسبت تبدیل ترانس در بارهای نامی حداکثر ۰.۵ درصد است؛ این دقت برای کنتورهای رسمی برق، صورت‌حساب‌های انرژی و تجهیزات پاور آنالایزر صنعتی مورد نیاز است.

3. آیا می‌توان این ترانس را مستقیماً روی شینه مسی تابلو سوار کرد؟

بله، ابعاد پنجره عبوری سری H1 هریس به گونه‌ای طراحی شده که قابلیت نصب استاندارد بر روی انواع شینه‌های مسی فشار ضعیف و عبور کابل‌های قدرت با بست‌های نگهدارنده فابریک را داراست.

4. در صورت اتصال باز ماندن ثانویه CT در زیر بار چه اتفاقی رخ می‌دهد؟

شار مغناطیسی مخالف ثانویه حذف شده و شار فوق‌العاده بالایی در هسته القا می‌شود؛ این پدیده باعث ایجاد ولتاژ خطرناک در ترمینال‌ها، داغ شدن شدید هسته و سوختن سیم‌پیچ و عایق داخلی می‌گردد.

5. مزیت خرید ترانس جریان نوین هریس از الوین الکتریک چیست؟

الوین الکتریک به عنوان نمایندگی فروش محصولات نوین هریس، محصولات را با ضمانت اصالت کالا، گارانتی شرکتی، تاریخ تولید روز و بهترین قیمت بازار بدون واسطه به سراسر کشور ارسال می‌کند.
