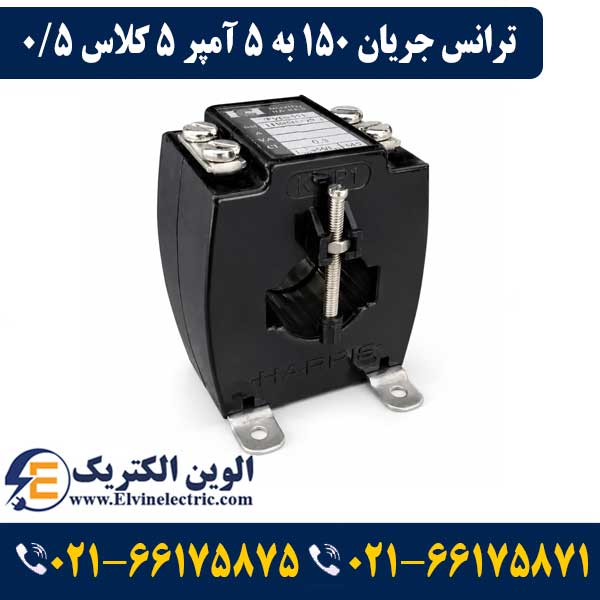

ترانس جریان تبدیل 150 به 5 آمپر 5VA کلاس 0.5 هریس مدل H1

خرید و قیمت ترانس جریان تبدیل 150 به 5 آمپر 5VA کلاس 0.5 هریس مدل H1

در خطوط توزیع فرعی، فیدرهای تغذیه الکتروموتورهای سنگین، بانک‌های خازنی اتوماتیک و تابلوهای صنعتی کارخانجات، کنترل دقیق دیماند و پایش پارامترهای شبکه نیازمند ترانس جریانی است که در کنار دقت بالا، توانایی غلبه بر تلفات اهمی مدارات اندازه‌گیری را داشته باشد. ترانس جریان تبدیل 150 به 5 آمپر 5VA کلاس 0.5 هریس مدل H1 ساخته‌شده توسط شرکت نوین هریس پویا، دقیقاً برای پروژه‌هایی مهندسی شده است که علاوه بر نسبت تبدیل استاندارد ۳۰ به ۱، نیازمند توان خروجی بیشتر جهت درایو هم‌زمان تجهیزات مانیتورینگ هستند. این تجهیز با تبدیل جریان نامی ۱۵۰ آمپر به خروجی ایمن ۵ آمپر، انواع پاور آنالایزرها، آمپرمترهای دیجیتال، رگولاتورهای بانک خازنی و رله‌های کنترل بار را بدون افت کیفیت سیگنال و با پایداری مغناطیسی کامل تغذیه می‌کند. هسته متراکم و ورقه‌های مرغوب سیلیسی در این مدل از بروز اشباع زودرس در مواجهه با نوسانات بار و پدیده‌های هارمونیکی ممانعت می‌نمایند.

جدول مشخصات فنی ترانس جریان 150 به 5 آمپر 5VA کلاس 0.5 هریس مدل H1

جهت سهولت در ثبت مشخصات در نقشه‌های اجرایی، اسناد استعلام خرید و جداول وندورلیست مهندسی، داده‌های فنی این کالا در جدول زیر تنظیم گردیده است:

تفاوت فنی و مزیت توان نامی 5 ولت‌آمپر در مقایسه با مدل‌های 2.5VA

تفاوت اصلی این محصول با نمونه‌های توان‌پایین‌تر، ظرفیت توان نامی ۵ ولت‌آمپر (5VA Burden) آن است. در بسیاری از تابلوهای توزیع و کنترل، به دلیل فاصله فیزیکی ترانس تا محل نصب نمایشگرها بر روی درب تابلو یا اتاق فرمان، مقاومت اهمی کابل‌های رابط سیگنال باعث افت ولتاژ ثانویه می‌شود؛ توان ۵ ولت‌آمپر این اطمینان را ایجاد می‌کند که طول مسیر سیم‌کشی و امپدانس دستگاه‌های متوالی سری‌شده موجب خروج از محدوده خطای مجاز نگردد. طراحی پنجره مدل H1 نیز به گونه‌ای است که امکان عبور راحت شینه‌های مسی با عرض استاندارد یا کابل‌های قدرت فشار ضعیف تا مقطع متناسب با ۱۵۰ آمپر را بدون ایجاد انحنای نامتعارف در هادی‌ها فراهم می‌سازد. بدنه مقاوم تزریق‌شده از پلیمر مهندسی نیز مقاومت حرارتی عالی، استقامت در برابر تنش‌های مکانیکی اتصال کوتاه و خاصیت خودخاموش‌شوندگی را تضمین می‌کند.

برتری‌های کیفی ترانس جریان نوین هریس مدل H1 نسبت به محصولات متفرقه

پایداری نسبت تبدیل و حفظ خطی‌بودن پاسخ مغناطیسی در شرایط بار متغیر، اصلی‌ترین فاکتور برتری ترانس جریان ۱۵۰/۵ با توان 5VA هریس است. در محیط‌های صنعتی که بارهای سوئیچینگ و اینورترها باعث اعوجاج جریان می‌شوند، هسته‌های ضعیف دچار خطای زاویه فاز و افزایش حرارت داخلی می‌شوند؛ طراحی مهندسی نوین هریس پویا با به حداقل رساندن تلفات فوکو و هیسترزیس، کالیبراسیون دقیق را در طول دوره کارکرد تجهیز حفظ می‌کند. علاوه بر این، درپوش شفاف محافظ ترمینال‌ها ضمن جلوگیری از نفوذ آلودگی‌های صنعتی، ایمنی کامل در برابر تماس تصادفی اپراتور با پایانه‌ها را فراهم می‌آورد.

راهنمای تخصصی خرید، تطبیق بار و انتخاب ترانس 150 به 5 هریس

هنگام خرید این محصول، تطابق حداکثر جریان عبوری مدار با رنج ۱۵۰ آمپر و محاسبه امپدانس بار متصل به خروجی ثانویه اهمیت فراوانی دارد. اگر در مدار خود از چند تجهیز اندازه‌گیری به‌صورت هم‌زمان استفاده می‌کنید (مانند اتصال سری رگولاتور خازنی و پاور آنالایزر تابلویی) یا مسیر سیم‌کشی ثانویه نسبتاً طولانی است، انتخاب توان 5VA نسبت به نمونه 2.5VA اولویت دارد تا دقت کلاس 0.5 بدون افت حفظ گردد. کارشناسان فنی الوین الکتریک آماده ارائه مشاوره مهندسی برای ارزیابی بار نامی و انتخاب بهینه‌ترین مشخصات برای پروژه‌های تابلوسازی شما هستند.

الزامات نصب، پلاریته و ایمنی مدارهای ثانویه در رنج 150 آمپر

رعایت جهت پلاریته از طریق انطباق ترمینال‌های P1 و P2 به سمت منبع و بار شبکه اولین گام در نصب اصولی این ترانس است تا داده‌های سنجش توان اکتیو، راکتیو و ضریب قدرت در پاورمیترها به درستی ثبت شوند. نکته بسیار حیاتی دیگر در زمان بهره‌برداری، پرهیز کاملئیچینگ و اینورترها باعث اعوجاج جریان می‌شوند، هسته‌های ضعیف دچار خطای زاویه فاز و افزایش حرارت داخلی می‌شوند؛ طراحی مهندسی نوین هریس پویا با به حداقل رساندن تلفات فوکو و هیسترزیس، کالیبراسیون دقیق را در طول دوره کارکرد تجهیز حفظ می‌کند. علاوه بر این، درپوش شفاف محافظ ترمینال‌ها ضمن جلوگیری از نفوذ آلودگی‌های صنعتی، ایمنی کامل در برابر تماس تصادفی اپراتور با پایانه‌ها را فراهم می‌آورد.

راهنمای تخصصی خرید، تطبیق بار و انتخاب ترانس 150 به 5 هریس

هنگام خرید این محصول، تطابق حداکثر جریان عبوری مدار با رنج ۱۵۰ آمپر و محاسبه امپدانس بار متصل به خروجی ثانویه اهمیت فراوانی دارد. اگر در مدار خود از چند تجهیز اندازه‌گیری به‌صورت هم‌زمان استفاده می‌کنید (مانند اتصال سری رگولاتور خازنی و پاور آنالایزر تابلویی) یا مسیر سیم‌کشی ثانویه نسبتاً طولانی است، انتخاب توان 5VA نسبت به نمونه 2.5VA اولویت دارد تا دقت کلاس 0.5 بدون افت حفظ گردد. کارشناسان فنی الوین الکتریک آماده ارائه مشاوره مهندسی برای ارزیابی بار نامی و انتخاب بهینه‌ترین مشخصات برای پروژه‌های تابلوسازی شما هستند.

الزامات نصب، پلاریته و ایمنی مدارهای ثانویه در رنج 150 آمپر

رعایت جهت پلاریته از طریق انطباق ترمینال‌های P1 و P2 به سمت منبع و بار شبکه اولین گام در نصب اصولی این ترانس است تا داده‌های سنجش توان اکتیو، راکتیو و ضریب قدرت در پاورمیترها به درستی ثبت شوند. نکته بسیار حیاتی دیگر در زمان بهره‌برداری، پرهیز کامل از مدار باز ماندن ترمینال‌های S1 و S2 هنگام برقراری جریان اولیه است؛ باز بودن مدار ثانویه موجب اشباع شدید هسته، افزایش ناگهانی دما، القای ولتاژهای آسیب‌رسان و تخریب عایق‌بندی داخلی ترانس می‌شود. استفاده از ترمینال‌های قطع‌کننده استاند تا جریان ۱۵۰ آمپر کاربرد دارد.

شماره‌های تماس دفتر فروش و مشاوره فنی:

02166175875 – 02166175871

سوالات متداول کاربران و مهندسان خرید (FAQ)

1. تفاوت ترانس 150 به 5 با توان 5VA نسبت به مدل 2.5VA چیست؟

توان 5VA ظرفیت بیشتری در مدار ثانویه ایجاد می‌کند که امکان جبران افت ولتاژ در سیم‌کشی‌های طولانی‌تر و درایو هم‌زمان چند دستگاه اندازه‌گیری بدون افت کلاس دقت 0.5 را میسر می‌سازد.

2. ترانس جریان 150 به 5 مدل H1 برای چه کاربری‌هایی مناسب است؟

این ترانس در تابلوهای توزیع فرعی، ورودی خطوط بانک‌های خازنی اتوماتیک، حفاظت و پایش الکتروموتورهای پرتوان و فیدرهای صنعتی تا جریان ۱۵۰ آمپر کاربرد دارد.

3. مفهوم کلاس دقت 0.5 در این ترانسفورماتور چیست؟

کلاس 0.5 نشان‌دهنده حداکثر خطای ۰.۵ درصدی در نسبت تبدیل در شرایط بار نامی است که برای کنتورینگ دیماند، صورت‌حساب انرژی و مانیتورینگ دقیق در سطوح صنعتی استاندارد محسوب می‌شود.

4. نحوه عبور هادی اولیه از مدل H1 چگونه است؟

پنجره مدل H1 برای عبور استاندارد انواع شینه‌های مسی با عرض متوسط و همچنین کابل‌های قدرت فشار ضعیف متناسب با جریان ۱۵۰ آمپر طراحی شده است.
