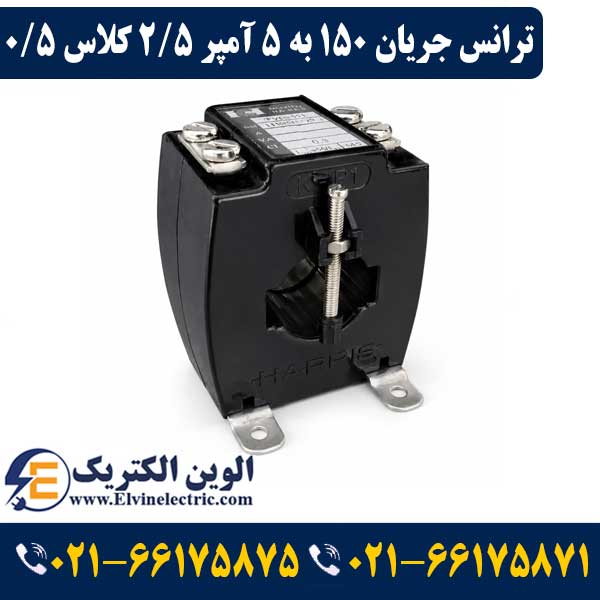

ترانس جریان تبدیل 150 به 5 آمپر 2.5VA کلاس 0.5 هریس مدل H1

قیمت ترانس جریان تبدیل 150 به 5 آمپر 2.5VA کلاس 0.5 هریس مدل H1

در تابلوهای توزیع فرعی کارخانجات، مراکز تجاری، خطوط تغذیه الکتروموتورهای پرتوان و بانک‌های خازنی اتوماتیک، آمپراژ عبوری فیدرها غالباً در بازه ۱۰۰ تا ۱۵۰ آمپر قرار می‌گیرد. پایش مستمر، بدون افت و دقیق این میزان از جریان به منظور حفاظت، کنترل مصرف دیماند و تحلیل توان شبکه، مستلزم بهره‌گیری از یک مبدل جریان مطمئن و صنعتی است. ترانس جریان تبدیل 150 به 5 آمپر 2.5VA کلاس 0.5 هریس مدل H1 ساخته‌شده توسط شرکت نوین هریس پویا، دقیقاً منطبق بر نیازهای فنی این دسته از فیدرهای تابلویی تولید شده است. این تجهیز جریان بالای ۱۵۰ آمپر اولیه را با نسبت استاندارد ۳۰ به ۱ به خروجی امن ۵ آمپر تبدیل می‌کند تا انواع تجهیزات تابلویی نظیر آمپرمترهای دیجیتال، پاور آنالایزرها، رگولاتورهای بانک خازنی و رله‌های کنترل بار بتوانند بدون هرگونه ریسک اضافه جریان به ارزیابی دقیق شرایط شبکه بپردازند. استفاده از هسته مغناطیسی مرغوب از پدیده اشباع مغناطیسی زودهنگام جلوگیری کرده و خطای زاویه و دامنه اندازه‌گیری را به حداقل ممکن می‌رساند.

جدول مشخصات فنی ترانس جریان تبدیل 150 به 5 آمپر 2.5VA کلاس 0.5 هریس

جهت سهولت در درج مشخصات فنی در نقشه‌های اجرایی، اسناد استعلام پروژه و جداول خرید مهندسی، پارامترهای فنی این کالا در جدول زیر تنظیم شده است:

ویژگی‌های ساختاری سری H1 و کارایی توان نامی 2.5 ولت‌آمپر

طراحی فیزیکی تیپ H1 به گونه‌ای است که یک پنجره عبوری استاندارد و ارگونومیک را برای عبور شینه‌های مسی تابلویی با عرض متوسط یا کابل‌های قدرت فشار ضعیف تا سطح مقطع متناسب با ۱۵۰ آمپر فراهم می‌سازد؛ این طراحی هوشمندانه فرآیند مونتاژ در سینی تابلو را تسریع کرده و از ایجاد خمش‌های غیراستاندارد در مسیر کابل‌کشی جلوگیری می‌کند. از سوی دیگر، توان خروجی ۲.۵ ولت‌آمپر (2.5VA Burden) پاسخی بسیار اقتصادی، بهینه و با تلفات کم برای پروژه‌هایی است که ادوات اندازه‌گیری بر روی درب همان تابلو یا در مجاورت مستقیم با شینه‌ها نصب شده‌اند. این ظرفیت توانی امپدانس داخلی نمایشگرهای دیجیتال و طول سیم‌کشی استاندارد داخل تابلو را بدون افت ولتاژ ثانویه پشتیبانی کرده و عملکرد ترانس را در کلاس دقت 0.5 تضمین می‌نماید. بدنه عایق پلیمری نیز ضمن مقاومت حرارتی بالا، در برابر تنش‌های مکانیکی ناشی از اتصال کوتاه کاملاً پایدار عمل می‌کند.

مزایای ترانس جریان تبدیل 150 به 5 آمپر 2.5VA کلاس 0.5 هریس

پایداری در کالیبراسیون و حفظ خطی‌بودن پاسخ مغناطیسی در نوسانات بار، بارزترین نقطه قوت ترانس جریان ۱۵۰/۵ هریس مدل H1 است. در بارهای صنعتی که با هارمونیک‌های جریانی ناشی از اینورترها و بارهای سوئیچینگ مواجه هستیم، هسته‌های ضعیف به سرعت گرم شده و دچار خطای سنجش غیرقابل جبران می‌شوند؛ این محصول با بهره‌گیری از هسته‌های سیلیکونی کم‌تلفات، رفتار مغناطیسی یکنواخت و با کیفیتی را در طول سال‌های متمادی ارائه می‌دهد. علاوه بر این، درپوش شفاف و محافظ تعبیه‌شده روی ترمینال‌های ثانویه، خطر لمس ناخواسته برق توسط اپراتور و نفوذ گردوغبار را برطرف نموده و ایمنی تابلوی برق را به استانداردهای بین‌المللی ارتقا می‌دهد.

راهنمای ترانس جریان تبدیل 150 به 5 آمپر 2.5VA کلاس 0.5 هریس

در زمان خرید این ترانس جریان، بررسی حداکثر جریان عبوری فیدر در شرایط پیک بار بسیار حائز اهمیت است؛ انتخاب نسبت ۱۵۰ به ۵ سبب می‌شود که جریان در نقطه بهینه منحنی دقت ترانس قرار گرفته و کمترین خطای ممکن را ثبت نماید. توان ۲.۵ ولت‌آمپر برای اتصال به یک الی دو دستگاه اندازه‌گیری دیجیتال با طول سیم‌کشی متعارف درون‌تابلویی کاملاً ایده‌آل و مقرون‌به‌صرفه است. چنانچه فاصله ترانس تا تجهیزات مانیتورینگ زیاد بوده یا مصرف‌کننده‌های متعددی به‌صورت سری در مدار ثانویه قرار دارند، استفاده از نمونه‌های با توان ۵ ولت‌آمپر نیز قابل بررسی است. کارشناسان فنی الوین الکتریک آماده‌اند تا شما را در ارزیابی امپدانس بار ثانویه و انتخاب مناسب‌ترین گزینه راهنمایی نمایند.

الزامات نصب، پلاریته و ایمنی مدارهای ثانویه در رنج 150 آمپر

هنگام نصب فیزیکی ترانس بر روی شینه یا کابل، رعایت جهت پلاریته و هماهنگی ترمینال‌های P1 و P2 به سمت منبع و بار شبکه الزامی است تا دستگاه‌های سنجش توان و ضریب قدرت (کسینوس فی) با خطای منفی شدن مقادیر مواجه نگردند. از سوی دیگر، قاعده بنیادین در بهره‌برداری از ترانس‌های جریان، جلوگیری مطلق از مدار باز ماندن ترمینال‌های S1 و S2 در زمان برقراری بار است؛ باز ماندن مدار ثانویه موجب اشباع فوق‌العاده سریع هسته، افزایش شدید دما، القای ولتاژهای خطرناک و آسیب جدی به عایق‌بندی ترانس می‌شود. لذا همواره توصیه می‌شود در مسیر خروجی از ترمینال‌های ریلی قطع‌کننده استاندارد استفاده شده و اتصال زمین یکی از پایانه‌های S2 به سیستم ارتینگ تابلو جهت ایمنی بیشتر برقرار گردد.

استعلام قیمت ترانس جریان تبدیل 150 به 5 آمپر 2.5VA کلاس 0.5 هریس

تأمین مطمئن تجهیزات اندازه‌گیری تابلو برق با ضمانت اصالت کالا و برگه آزمون‌های کیفی، ضامن ایمنی و دقت سیستم‌های الکتریکی شما خواهد بود. الوین الکتریک به عنوان نمایندگی رسمی فروش محصولات نوین هریس پویا، ترانس جریان تبدیل ۱۵۰ به ۵ آمپر ۲.۵ ولت‌آمپر کلاس 0.5 مدل H1 را با تضمین اصالت فیزیکی، قیمت دست‌اول بدون واسطه و امکان تحویل سریع به سراسر کشور تأمین می‌نماید. مهندسان، تابلوسازان و مسئولان خرید پروژه‌ها می‌توانند جهت دریافت فوری پیش‌فاکتور رسمی، تخفیف‌های تیراژ و مشاوره مهندسی با شماره‌های زیر با کارشناسان فروش در ارتباط باشند.

شماره‌های تماس دفتر فروش و مشاوره فنی:

02166175875 – 02166175871

سوالات متداول ترانس جریان تبدیل 150 به 5 آمپر 2.5VA کلاس 0.5 هریس

1. ترانس جریان 150 به 5 آمپر مدل H1 برای چه مصارفی مناسب است؟

این ترانسفورماتور در تابلوهای توزیع فرعی، فیدرهای تغذیه الکتروموتورهای صنعتی، ورودی بانک‌های خازنی اتوماتیک و خطوط تولید متوسط تا جریان ۱۵۰ آمپر کاربرد دارد.

2. توان خروجی 2.5VA در این ترانس برای چه تجهیزاتی پاسخگو است؟

توان نامی 2.5VA برای تغذیه انواع آمپرمترهای دیجیتال تابلویی، رگولاتورهای خازنی و پاورمیترها با سیم‌کشی‌های استاندارد درون‌تابلویی کاملاً کافی بوده و دقت کلاس 0.5 را حفظ می‌کند.

3. مفهوم کلاس دقت 0.5 در ترانس‌های نوین هریس چیست؟

کلاس 0.5 بیانگر این است که خطای نسبت تبدیل ترانس در جریان نامی حداکثر ۰.۵ درصد است که دقتی استاندارد و مصوب برای پایش مصرف، مدیریت دیماند و ثبت دقیق پارامترهای تابلویی به شمار می‌رود.

4. نحوه عبور شینه یا کابل در تیپ بدنه H1 چگونه است؟

مدل H1 دارای پنجره استاندارد مستطیلی است که امکان عبور مستقیم شینه‌های مسی با عرض متناسب و همچنین کابل‌های قدرت فشار ضعیف را بدون تغییر در ساختار تابلو فراهم می‌سازد.

5. مزیت تهیه این محصول از نمایندگی الوین الکتریک چیست؟

خرید از الوین الکتریک متضمن دریافت کالای کاملاً اورجینال نوین هریس پویا، قیمت کارخانه‌ای، صدور پیش‌فاکتور رسمی و ارسال سریع به محل پروژه یا کارگاه تابلوسازی است.
